概要：3Dプリンティングは、ドローンやUAVの設計・製造のあり方を一新しつつあります。これにより、生産の迅速化、軽量かつ耐久性に優れた部品の製造、そして俊敏性と頻繁な設計変更が求められる業界にとって不可欠なオンデマンドのカスタマイズが可能になります。 プロペラガードから固定翼機体全体に至るまで、積層造形は、商業、軍事、民間の各分野にわたる現代のドローン生産に対し、柔軟かつ費用対効果の高いソリューションを提供しています。
ドローン向けの3Dプリンティングとは、従来の金型を必要とせずに、フレームやモーターマウントから空力フェアリング、センサーハウジングに至るまで、軽量かつ耐久性に優れたUAV部品を製造するために、積層造形技術を活用するものです。 これにより、エンジニアリンググレードの熱可塑性プラスチック、複合材料、光硬化性樹脂を用いて、ドローン用カスタムパーツの迅速なプロトタイピング、設計の反復、および少量生産が可能になります。
その起源は17世紀の熱気球にまで遡りますが、一般にドローンとして知られる無人航空機（UAV）は、ここ数十年間で急速に普及しました。 その用途は商業、軍事、民間の各分野に及び、空中撮影に使用される機敏なクアッドコプターから、長距離監視、地図作成、環境モニタリングに投入される固定翼機まで、さまざまな形態があります。 しかし、その違いにもかかわらず、これらすべては「重力」という共通の法則に支配されており、最適な運用には軽量性、耐久性、そして空力効率が求められます。
機械加工、炭素繊維の積層、射出成形といった従来のドローン製造方法でも、もちろん製造は可能です。 しかし、これらの方法には非効率性が伴い、コストの増加、リードタイムの長期化、設計の柔軟性の制限といった問題を引き起こす可能性があります。カスタマイズや頻繁な設計変更、少量生産が加わると、こうした欠点はさらに深刻になります。
そこで、積層造形（AM）、あるいは一般に3Dプリンティングと呼ばれる技術が、従来の製造方法に代わる魅力的な選択肢となります。3Dプリンティングには、従来の製造方法に比べて部品の生産が迅速で、設計の自由度が高いといった利点があります。AMにより仮想在庫が可能となり、物理的な保管に伴うコストを削減できます。 部品はオンデマンドで生産できるため、急速に変化する設計に対応し、非効率なサプライチェーンを回避できます。また、3Dプリンターは必要な場所――現場であっても――に設置できるため、必要に応じてドローンの予備部品を迅速に生産・配備することが可能です。
その結果、ドローンのプロペラガードから空力フェアリング、内部ブラケットに至るまで、さらには3Dプリントで製造された固定翼ドローンそのものに至るまで、あらゆる部品の製造に3Dプリントがますます活用されるようになっています。ドローンの用途が拡大し、需要を牽引し続ける中、3Dプリントは現代のUAV製造において極めて効果的なツールとなりつつあります。
積層造形（AM）は、ドローンや無人航空機（UAV）の設計、製造、導入のあり方を一新しつつあります。従来の製造方法と比較して、AMは比類のないスピード、柔軟性、コスト効率を提供するため、多品種少量生産が特徴であるドローン製造に特に適しています。 軽量な素材、より効率的な製造プロセス、合理化されたワークフロー、その他の利点が相まって、積層造形技術は従来の生産方法に代わる極めて適した選択肢となっています。

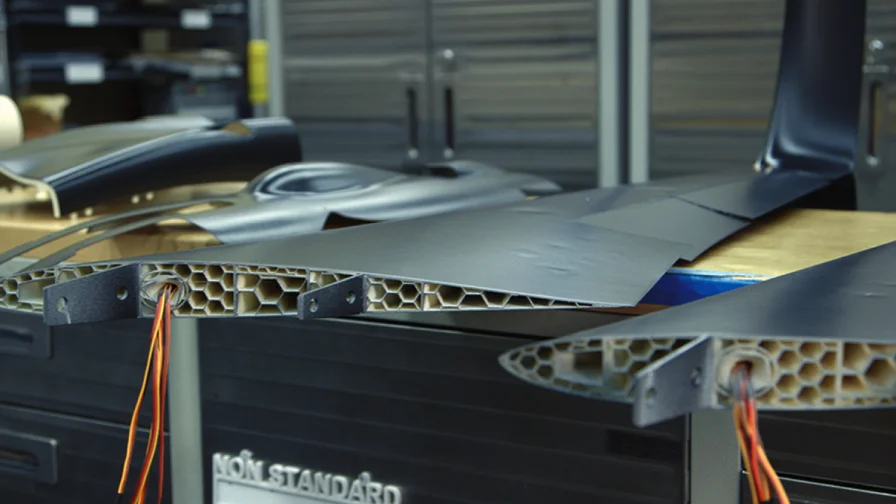

重量はドローンの性能において重要な要素であり、飛行時間、積載量、エネルギー効率に影響を与えます。AMは、従来の製造方法では実現が困難な複雑な内部格子構造を採用することで、高度な軽量化を実現します。 さらに、AMの積層特性によりトポロジー最適化された形状が可能となり、高性能ポリマーの採用によって、従来の製造方法で製造された同等品よりも軽量かつ高強度の部品を実現できます。これらの利点が相まって、飛行時間の延長とエネルギー消費の削減を可能にする、軽量かつ高性能なドローンが生み出されます。 また、AMでは複数のコンポーネントを少数の部品に統合できるため、組み立て時間を短縮し、潜在的な故障箇所を最小限に抑えつつ、軽量化とコスト削減を実現します。

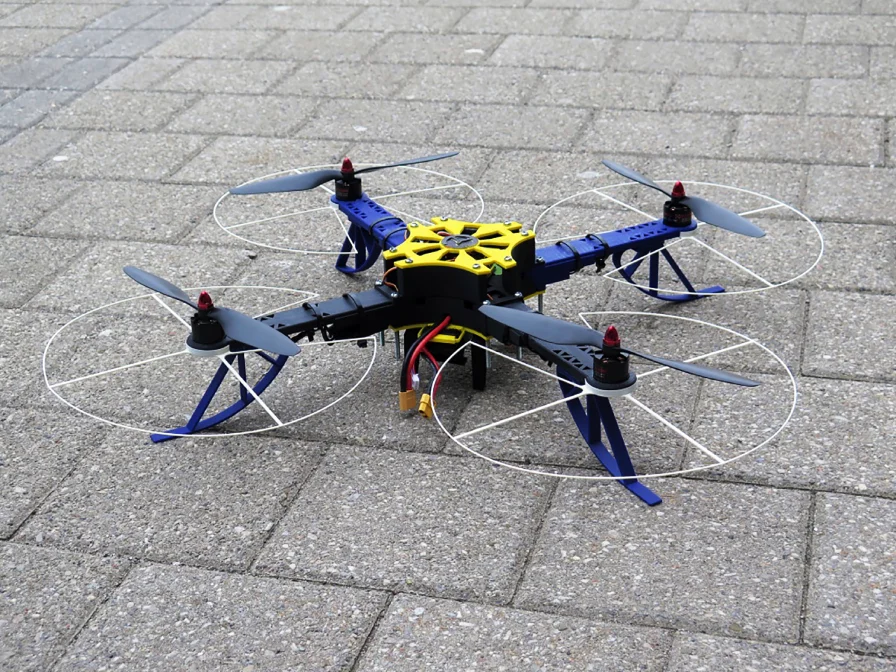

この3Dプリントされたドローン（クアッドコプター）は、学生によるデザインコンテストから生まれたものです。
AM（アディティブ・マニュファクチャリング）は、金型や機械加工の必要性を排除することで、開発期間を大幅に短縮します。ドローンメーカーは、ダウンタイムを最小限に抑えながら、設計の試作、テスト、修正を行うことができます。設計変更後の部品は、数週間ではなく数日以内にプリントしてテストできるため、反復プロセスが加速され、市場投入までの期間が短縮されます。 こうした時間の節約は生産段階にも及び、金型、治具、および最終用途部品の製造が迅速化されます。この俊敏性は、監視、配送ロジスティクス、戦術用UAVシステムなど、急速に進化する市場において特に価値があります。こうした市場では、時間が競争上の優位性となる場合が多いからです。
コンセプトから最終部品に至るまで、AMプロセスは完全にデジタル化されており、設計、シミュレーション、製造間の連携がより緊密になります。これにより、チームは分散した拠点間でより容易に連携し、リアルタイムで設計更新を行うことが可能になります。 サプライチェーンの効率も向上し、UAVや予備部品を必要とする現場の近くで生産できるようになるため、遠隔地での前線展開を支援します。これは、予備部品を迅速かつ確実に確保しなければならない防衛、緊急対応、遠隔地での用途において特に価値があります。 また、自社内および現地での生産は、経済的な関税リスクを低減し、知的財産を保護することにもつながります。
従来の製造では、高価な金型や高い最小発注数量が求められることが多く、生産量が多くなければその費用を正当化するのは困難です。AM（アディティブ・マニュファクチャリング）は、金型の必要性を排除し、材料の無駄を最小限に抑えることでコストを削減し、少量生産や単品生産を経済的に実現可能にします。これは、柔軟性と手頃な価格が重要なカスタムUAVやプロトタイプに最適です。 また、アセンブリを少ない部品数に集約できる可能性も、製造および組立コストの削減につながります。
材料の性能面では、選択肢は幅広く、さらに拡大し続けています。エンジニアは、耐熱性ポリマー、炭素繊維複合材、柔軟なエラストマー、耐薬品性樹脂などから選択できます。また、ESDスプレー、染料、塗料、化学コーティング、メッキなどの後処理オプションを適用して、材料の特性をさらに強化することも可能です。 各材料は、高速レースから実戦投入可能な軍用ドローン用途に至るまで、さまざまな機能に対して独自の利点を提供します。
大量の廃棄物を発生させる切削加工とは異なり、3Dプリンティングは必要な材料のみを使用し、層を重ねて部品を造形します。 これに対し、AM（アディティブ・マニュファクチャリング）は廃棄物の発生が少なく、原材料の使用量も少なく、多くの場合、エネルギー消費も抑えられます。また、メーカーはバイオベースや再生可能な材料の中から選択することも可能です。これは、環境負荷の低減を目指す企業にとって、重要な差別化要因となり得ます。

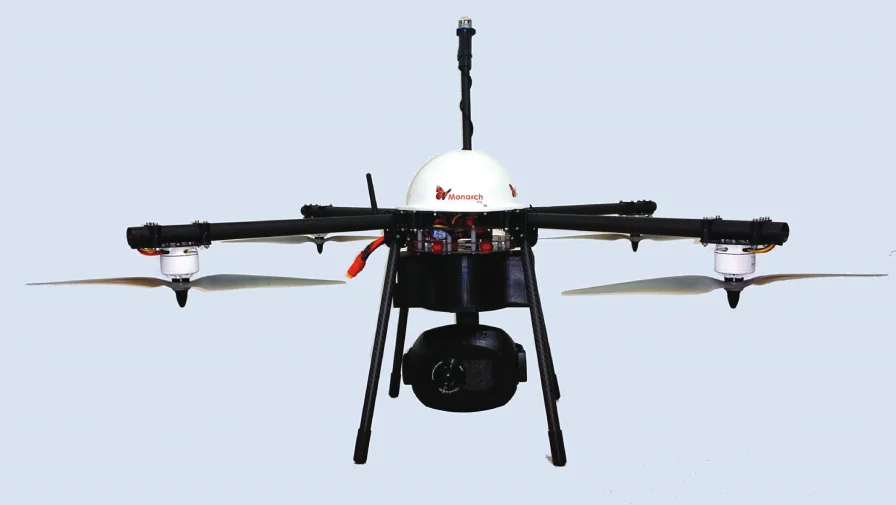

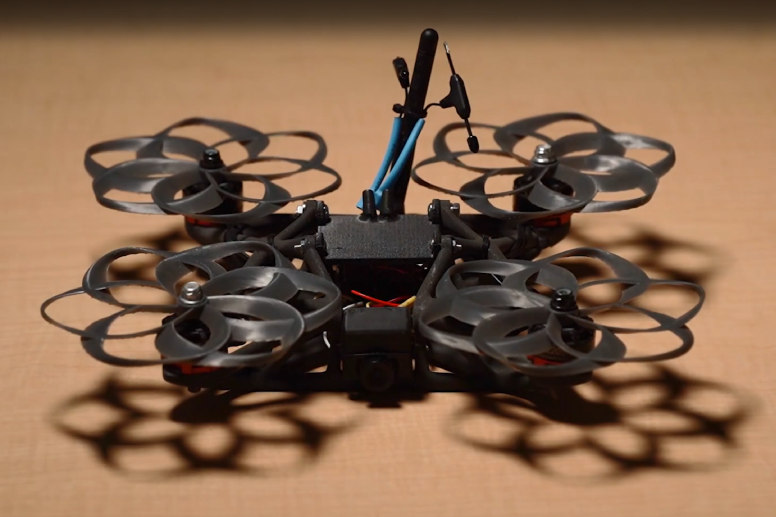

このドローンには、3Dプリントされたココンハウジング、モーターハウジング、およびスピードコントローラーが組み込まれています。
ドローン開発における3Dプリンティングの役割は、単なるプロトタイプ製作をはるかに超えています。軍事、商業、レクリエーション、研究の各分野において、積層造形は性能、適応性、そしてイノベーションを促進する強力な手段となっており、3Dプリント可能なドローンという概念を、今日の市場において現実のものとしています。 さまざまな業界で3Dプリンティングがどのように活用されているかをご紹介します：
さらに、ULTEM™ 9085樹脂や複合材料といった高度な熱可塑性プラスチックは、難燃性、耐熱性、強度、剛性、軽量性など、過酷なUAV用途に適した特性を備えています。 ULTEM™ 9085樹脂は、その高周波透過特性から、レーダードームへの応用可能性についても研究が進められています。これらの材料は、高温や振動といった過酷な条件下で運用されるドローンを支えることができます。

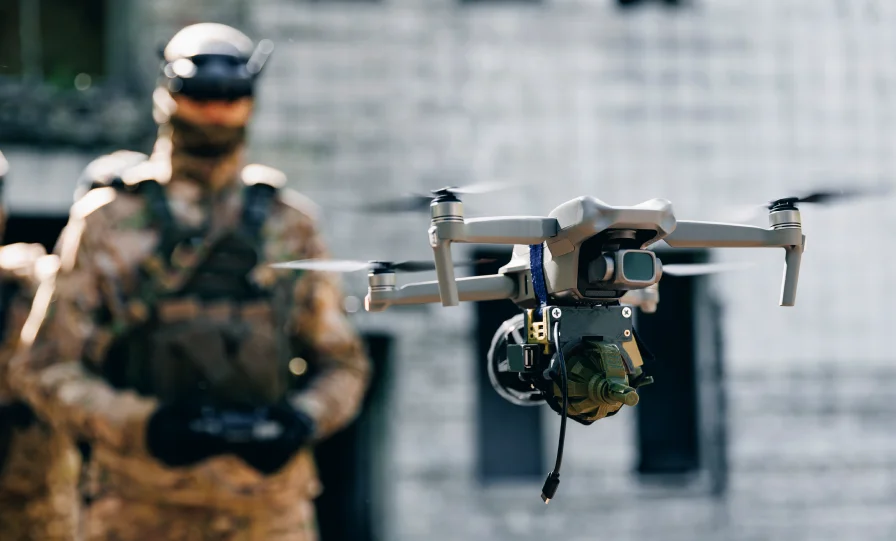

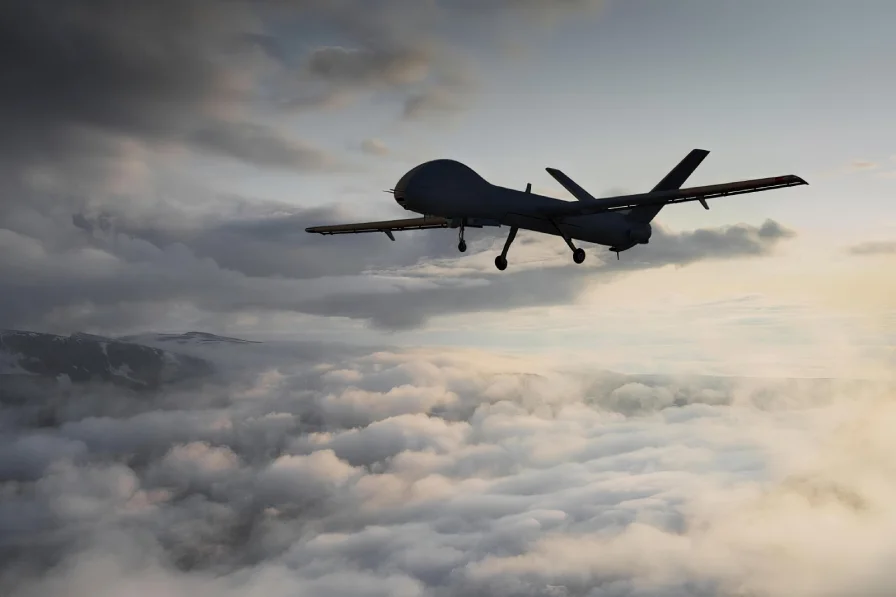

監視に使用される軍用ドローンの例。
監視や偵察に使用される戦術用ドローンは、任務のニーズに合わせて容易に構成を変更できる必要があります。 3Dプリントを活用することで、チームはさまざまなセンサーパッケージ、通信機器、またはペイロードに合わせたカスタマイズされたフレームや筐体を迅速に作成できます。高リスク環境での短期使用を目的として設計された「消耗型ドローン」は、3Dプリント部品のコスト効率と、従来のサプライチェーンを待たずに迅速に展開できるという利点を活かしています。 一部の戦術作戦では、軍事用FPV（ファーストパーソンビュー）ドローンを活用し、ミッション中にオペレーターにリアルタイムの視覚的制御を提供することで、没入感のある操縦と状況認識の利点を組み合わせています。
「ドローン・アズ・ファースト・レスポンダー（DFR）」の用途は、警察、消防署、救急医療サービスなどの公共安全機関によって、緊急通報や事故に迅速に対応するために活用されています。 これらのドローンは、多くの場合、人間の対応要員よりも先に現場に到着し、リアルタイムの映像やデータ、状況認識を提供することで、地上チームの対応を的確に導き、最適化します。
さらに、ULTEM™ 9085樹脂や複合材料などの先進的な熱可塑性プラスチックは、難燃性やレーダー吸収性といった特性を備えており、防衛グレードの機体には理想的です。これらの材料は、高温、振動、電磁波への曝露など、過酷な条件下で性能を発揮しなければならないドローンに使用されています。
前線基地には、移動式3Dプリンターを配備できるようになり、中央集権的な物流に依存することなく、ドローン部品をオンデマンドで製造できるようになりました。その一例として、必要とされる現場へ輸送可能な輸送用コンテナ内に設置された3Dプリンティングセンターが挙げられます。このレベルの機動性により、ダウンタイムが短縮され、作戦上の自立性が高まります。これは軍事環境において極めて貴重な資産となります。

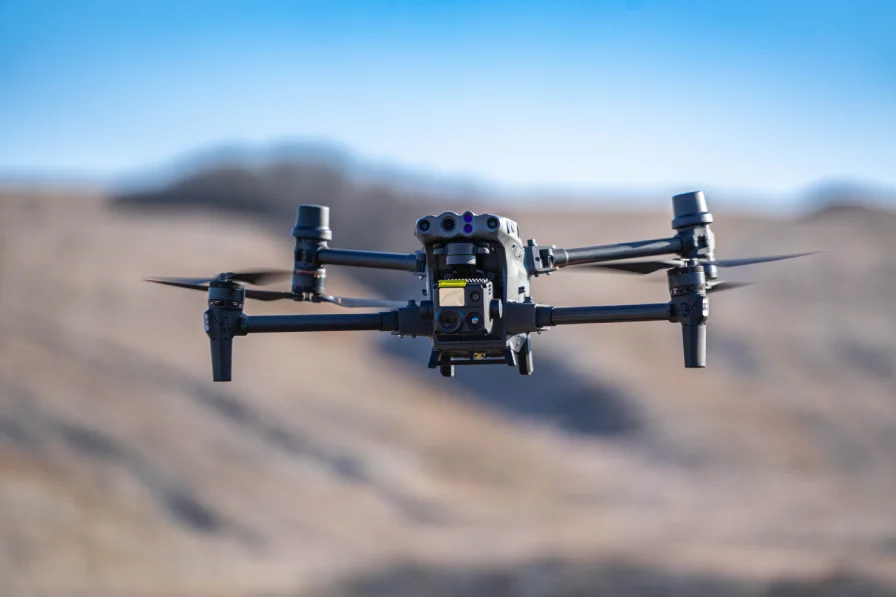

ドローンは、農業、エネルギー、建設、物流といった産業の運営方法を一変させました。作物の生育状況の監視、遠隔地のインフラの点検、医療物資の配送など、UAV（無人航空機）は不可欠なツールとなっており、3Dプリンティングはその迅速な導入と継続的な進化を支えています。
例えば農業分野では、ドローンに様々なセンサーや散布ノズルを取り付けるための特注のペイロードキャリアが必要になる場合があります。3Dプリンティングを活用すれば、エンジニアはこうしたアタッチメントを数日のうちに設計、試験、実装することができます。同様に、インフラ点検用ドローンには、熱画像カメラやLiDAR（光検出および測距）機器を搭載するためのモジュール式ハウジングが必要となる場合が多くあります。 積層造形技術により、金型の作り直しや外部委託の負担なしに、こうした製品の俊敏性を実現できます。
着陸装置の亀裂やローターガードの破損など、現場で部品が破損した場合でも、多くの場合、その場で再プリントして交換することが可能です。このオンデマンド生産により、ダウンタイムを短縮し、運用への支障を最小限に抑えることができます。
ドローンレースやフリースタイルFPV飛行において、速度と機動性は極めて重要です。3Dプリント技術を活用することで、パイロットはドローンをカスタマイズし、微調整を加えて最適なパフォーマンスを引き出すことができ、競争上の優位性を得ることができます。 レーサーたちは、特に最高のパフォーマンスを引き出すようにチューニングされた3Dプリント製クアッドコプターを開発する際、気流を改善し、抗力を低減し、機敏性と安定性のバランスを取るために、さまざまなフレーム形状を試すことがよくあります。こうした変更点は、迅速に試作・プリントできるため、大会の合間に反復的な改良を行うことが可能になります。 TPU（柔軟なゴムのような熱可塑性プラスチック）などの素材は、バンパーやマウントといった耐衝撃性のあるFPVドローン部品の印刷に頻繁に使用され、ドローンが墜落に耐え、より早く再飛行できるよう支援します。
この市場では一般消費者向けのプリンターが広く使用されていますが、ストラタシス（Stratasys）は、より高い再現性、材料性能、およびスループットが求められる産業用および防衛用のUAV（無人航空機）用途に注力しています。
大学、研究機関、航空宇宙分野のスタートアップ企業は、ドローンのイノベーションにおける基盤となるツールとして3Dプリントを活用しています。スピードと実験が鍵となる研究室において、積層造形技術により、エンジニアや学生はアイデアを検証し、設計を妥当性確認し、コンセプトを迅速に進化させることができます。
この迅速な開発サイクルを基盤として、ドローンは自律航法システムからハイブリッド推進システムに至るまで、幅広い工学研究プロジェクトの中心的な存在となっています。 3Dプリンティングを活用することで、研究者は外部委託に頼ることなく、センサーや試験装置に合わせてカスタマイズされた機体、専用マウント、内部ハウジングを製作できます。このアプローチは、3Dプリントされたドローンキットの開発も支援しており、学生やエンジニアが最小限のリソースで完全なUAVシステムを組み立て、試験することを可能にしています。
ドローン技術とその用途が進化するにつれ、市場のニーズに応えるため、積層造形技術も進化し続けています。 例えば、材料科学の分野では、すでに高性能な熱可塑性プラスチックや炭素繊維ブレンドが開発されている。これらの材料は、強度において従来の材料に匹敵するだけでなく、耐薬品性、難燃性、さらにはレーダー吸収性といった独自の利点も備えている。そして、さらに厳しい材料要件を満たすための研究も続いている。
人工知能もまた、未来を形作っています。ジェネレーティブデザインやシミュレーションツールにより、エンジニアは耐荷重効率と軽量化に最適化された部品の形状を自動的に生成できるようになります。こうした有機的で格子状の構造は、従来の製造方法では実現不可能ですが、3Dプリントには理想的に適しています。
もう一つの注目すべきトレンドは、マルチマテリアル印刷と機能の組み込みです。将来的には、UAV（無人航空機）が1回の造形工程で剛性材料と柔軟性材料を組み合わせて印刷されたり、構造体内にセンサー、配線チャネル、あるいはアンテナ素子が直接組み込まれたりすることで、軽量化と信頼性の向上が図られる可能性があります。
ハイブリッド製造も増加傾向にあります。多くの製造業者は、3DプリントとCNC加工、成形、鋳造を組み合わせることで、形状の自由度と高精度な接合部という、両方の長所を最大限に活かしています。
最後に、デジタル在庫と分散型生産への移行が、ドローン部品の保管および配送のあり方を変えつつあります。組織は、物理的な在庫を保管する代わりに、必要に応じて現地でプリントできる部品のデジタルカタログを維持することができます。このアプローチにより、特に現場でのメンテナンス、遠隔地での展開、あるいは防衛用途において、物流が簡素化され、対応力が向上します。
ドローンやUAVの部品を3Dプリントで成功させるには、適切なプリンターを使用するだけでは不十分です。綿密な設計、材料戦略、そしてプロセスの統合を適切に組み合わせることが求められます。積層造形がもたらす可能性を真に活かすためには、ドローン開発者はこれを包括的なエンジニアリング・エコシステムとして捉える必要があります。
すべては設計から始まります。積層造形向け設計（DfAM）の原則を活用することが極めて重要です。もともと機械加工や成形を想定して設計された部品を単に複製するのではなく、エンジニアは積層造形ならではの能力を最大限に活かした、最適化された3Dプリント用ドローン設計を作成することができます。 つまり、トポロジー最適化を用いて不要な質量を取り除き、内部に格子構造を組み込むことで強度を維持しつつ荷重を支える部品の軽量化を図り、複数の部品を1つのプリント部品に統合することで部品点数を削減するということです。その結果、より強靭で軽量な3Dプリント可能なドローン設計が実現します。

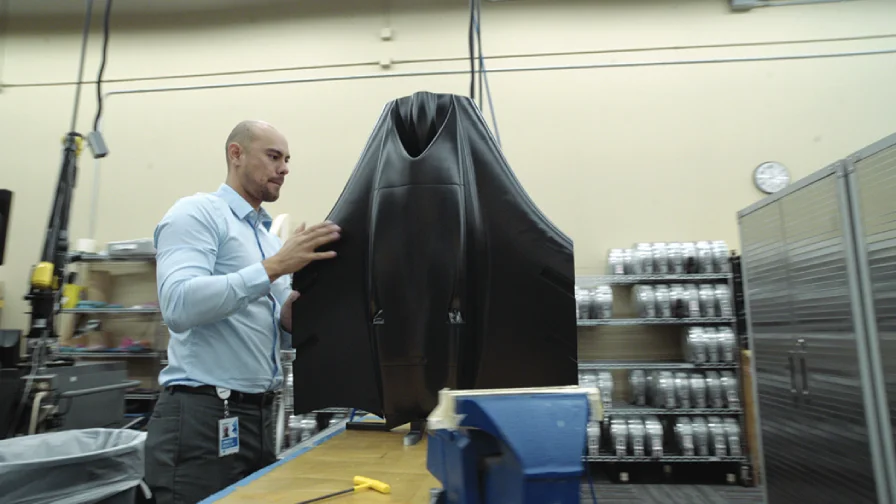

この3DプリントされたUAV胴体部分の形状は、トポロジー最適化によって実現されました。
材料の選定も同様に重要です。ドローンは、灼熱の砂漠から雨の降る野原、高高度に至るまで、さまざまな条件下で運用されるため、それに応じて必要な材料も異なります。構造部品の場合、ULTEM™ 9085樹脂や炭素繊維強化ナイロンなどの高性能熱可塑性プラスチックは、過酷な使用条件に必要な強度と耐熱性を提供します。 レーシングドローンのバンパー、ダンパー、あるいは耐衝撃性マウントには、熱可塑性ポリウレタンなどの柔軟な材料が衝撃吸収性を発揮します。また、空力シェルの試験や細部まで精巧なハウジングの製作には、フォトポリマー樹脂が滑らかな仕上げと厳密な公差を実現します。
適切な3Dプリント技術の選択も同様に重要です。各プロセスにはそれぞれの強みがあります。押出成形ベースのプリントは、頑丈で機能的なプロトタイプや飛行可能な構造体に最適です。SLAは滑らかな表面を実現し、空力解析に最適です。その他の技術は、機能部品の再現性の高いバッチ生産をサポートします。
3Dプリントには迅速な反復設計という大きな利点があるため、複数の設計バージョンをプリントし、飛行条件下でテストを行い、そこから得た知見を活用して各世代の改良を図ることを目標とすべきです。適合性チェックから風洞試験、応力解析に至るまで、AMを活用することで「迅速に失敗し、より早く学ぶ」ことが可能になります。
量産部品については、積層造形技術を従来の製造手法と統合することで、双方の長所を最大限に活かすことができます。例えば、金属製のねじ山や高精度な嵌合面は、加工やインサートを用いてプリント後に追加することが可能です。また、蒸気平滑化、シーリング、塗装などの後処理技術を活用することで、表面品質、耐久性、または外観を向上させることもできます。
そして最後に、すべてを独力で進める必要はないということを理解してください。積層造形（AM）の専門家と協力することで、ドローン開発プログラムの成功を確実なものにすることができます。材料の適合性評価から、印刷可能性に関するCADファイルのレビューに至るまで、専門家のコンサルティングはワークフローを効率化し、コストのかかるミスを回避するのに役立ちます。 同様に重要なのは、これにより、プリントされた部品が飛行に適しており、性能目標に沿ったものであることが保証される点です。
3Dプリンティングは、万能なソリューションではありません。適切な結果を得るには、用途に合った適切な印刷技術を選択する必要があります。 幸いなことに、ストラタシス（Stratasys）は5つの独自のポリマー技術を提供しており、メーカーはドローンやUAVのコンポーネントを設計・製造するためのツールを幅広く選択できます。各技術には固有の強みがあるため、コンポーネントの特定の用途に応じて、通常はその要件を満たす3Dプリントプロセスが存在します。
PolyJet™ テクノロジーは、高解像度、滑らかな表面、およびマルチマテリアル対応を備えた極めて精細なプロトタイプの作成を可能にし、形状と機能の両方が重要なドローン部品の開発に最適です。エンジニアは、センサーハウジング、空力フェアリング、または内部マウントについて、視覚的および触覚的なリアリティを正確に再現しながら、迅速に反復設計を行うことができます。
PolyJet ToughONE™ 材料は、耐衝撃性と寸法安定性を備えており、より機能的なプロトタイピングをサポートします。これにより、スナップフィットや薄肉構造を持つ部品だけでなく、軽度の機械的試験や嵌合チェックを受ける可能性のある部品にも適しています。
PolyJetテクノロジーは、1回の造形工程で複数の材料を組み合わせることができるため、高い審美性を維持しつつ、最終部品の性能をシミュレートするのに役立ちます。複雑な形状の検証や、ステークホルダーへの最終版に近いプロトタイプの提示を目指すドローン開発チームにとって、PolyJetはリアリズムと実用性のバランスを両立させます。

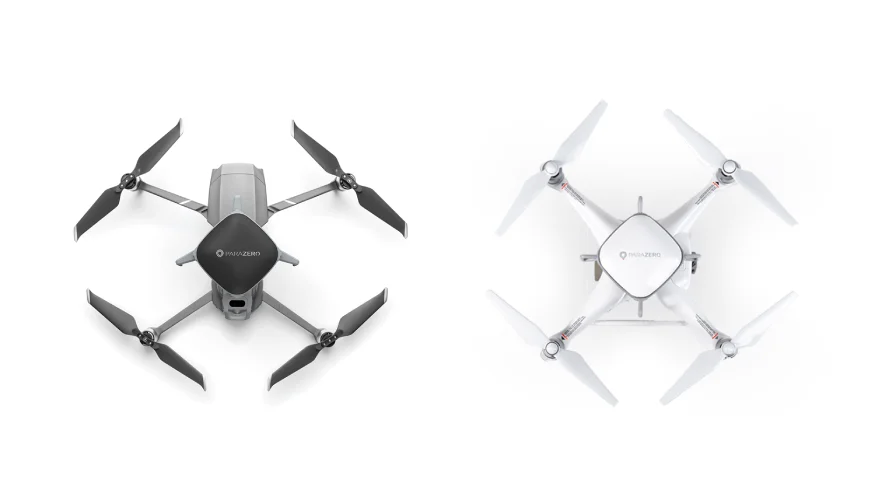

これらのドローンの安全機能については、PolyJet技術を用いて何度も試作を重ね、最終的に最適な構成を実現しました。
FDM®技術は、ドローン製造において最も広く採用されている3Dプリント手法の一つです。この技術は、熱可塑性フィラメントを層状に押し出すことで、機能性プロトタイプであれ、実際に飛行するドローンに使用される最終用途部品であれ、耐久性が高く強靭な部品を形成します。
UAV用途において、FDMは3Dプリントされたドローンフレーム、モーターマウント、着陸装置、ペイロードエンクロージャーなどの構造要素の製造で真価を発揮します。利用可能な材料の幅が広いため、用途に適した材料を容易に選択できます。 ABSやASAなどの汎用材料は、低コストでありながら良好な印刷結果が得られる選択肢です。また、PC-ESD（静電気散逸性ポリカーボネート）などの材料は、ドローンの電子部品を組み立てる際の静電気の蓄積を防ぐための効果的な製造補助材となります。 より厳しい要件が求められる用途では、ULTEM™樹脂、炭素繊維強化ポリマー、Antero® PEKK系材料などの高性能熱可塑性プラスチックが、高い強度、耐薬品性、耐熱性、およびその他の有益な特性を提供します。

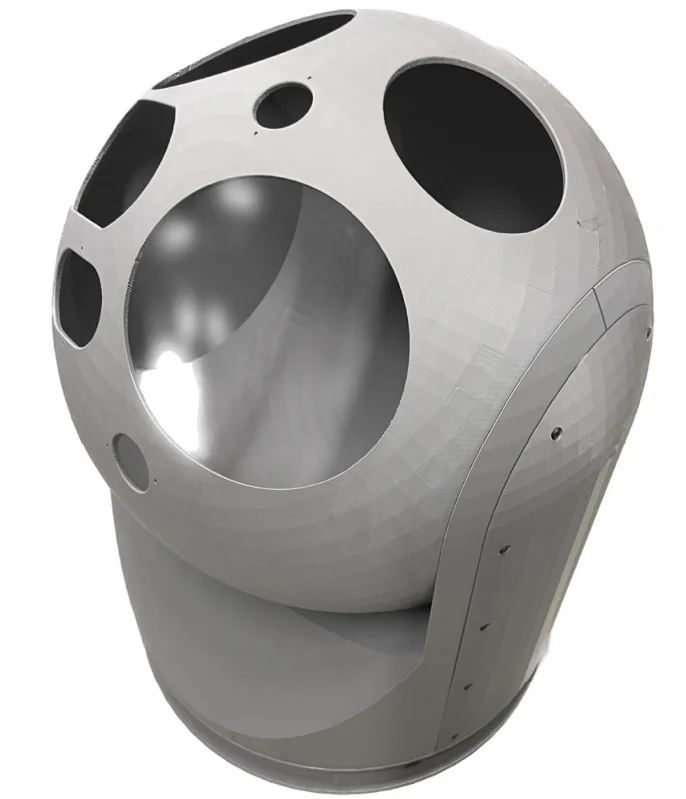

この軍事用ドローンに搭載された3Dプリント製カメラハウジングには、ASA熱可塑性樹脂が使用されました。
FDMプリンターには、設置面積が小さく汎用性の高いオフィス向けシステムから、Fortus 450mc™、F900®、F3300®などの産業用生産システムまで、幅広いラインナップがあります。 F3300は次世代のFDM技術を体現しており、従来のプリンターに比べて最大3倍の印刷速度を実現することで、スループットの向上と部品あたりのコスト削減を実現しています。
高い精度と優れた表面仕上げを兼ね備えた部品の試作においては、ステレオリソグラフィー（SLA）が最適な選択肢となります。SLAはレーザーを用いて光硬化性樹脂を硬化させるため、極めて細かなディテールを再現した部品を製造できます。そのため、厳しい公差が要求される部品や、滑らかな空力表面を必要とする部品に最適です。
この技術は、エンジニアが最終製品と同様の外観や手触りを備えたプロトタイプを必要とする初期開発段階において大きなメリットをもたらします。例えば、気流を最適化したカバーや試験用筐体を、射出成形品に近い品質で製造することができ、風洞試験や視覚的なモックアップに最適です。
StratasysのSLA技術は、Neo®シリーズのSLAプリンターを通じて提供されています。 Neo800+ 3Dプリンターは、業界トップクラスの印刷速度と非常に広々とした造形室を誇り、大型のUAV部品の印刷に最適です。オープンマテリアルシステムと組み合わせることで、Neo SLA技術は、高精度なUAVプロトタイプや少量生産の最終用途部品に向けた汎用性の高い選択肢を提供します。
SAF® Selective Absorption Fusion® 技術は、ドローンの生産拡大に必要な再現性とスループットを実現します。粉末ベースのプロセスを採用したSAF技術は、微細なディテールと等方性の機械的特性を備えた強靭な熱可塑性樹脂部品を造形します。 その主な利点の一つは生産能力にあり、他の3Dプリンティング技術と比較して、競争力のあるコストでより多くのプリント部品を生産できます。しかし、もう一つの注目すべき利点は「SAF™ Relife」であり、これによって、SLSやMJFなどの技術で使用済みとなったPA12粉末（従来は廃棄物と見なされていたもの）を、実用部品として再利用することが可能になります。 これは、持続可能なプリントオプションを求める顧客にとって大きな利点です。また、SAF技術はSLSプロセスとは異なり、稼働に不活性ガスを必要としないため、持続可能性の面でもさらに貢献しています。
SAF技術はH350® 3Dプリンターによって実現され、1回の印刷でブラケット、フレーム、ハウジングパネル、バッテリークレードルなど、数十から数百個のUAVコンポーネントを生産することができます。 その一貫性により、金型への投資や海外サプライヤーからの部品到着を待つことなく、試作と本格生産のギャップを埋めたいメーカーにとって理想的な技術です。さらに重要な点として、SAF技術は他の既存のPBF技術と比較して、部品あたりのコストを低く抑えて部品を製造できます。
コスト効率に優れた部品の複製や量産が求められるドローンプログラムにおいて、SAF技術はその要件を満たす性能と信頼性を提供します。
プログラマブル光重合（P3™）DLP技術により、高性能樹脂を用いた小型で高精細な部品の製造が可能になります。Origin® P3 DLPプリンターは、厳しい公差と機械的性能が不可欠な、センサーマウント、ジンバルブラケット、コネクタハウジングなどのUAV部品を製造できます。 さらに、Originプリンターで製造された部品は、射出成形と同等の非常に滑らかな表面仕上げを実現しています。
印刷能力に加え、P3 DLP技術は材料の多様性においても際立っています。エンジニアは、ニーズに応じて、高強度、耐熱性、ESD対策済み、エラストマー系の材料から選択できます。これにより、モジュラー式ドローンアクセサリーや衝撃吸収マウントなど、複雑な設計と過酷な使用条件が求められる用途に最適です。
ドローンの設計において、強度対重量比が重要な要素となる場合、複合材3Dプリントは比類のない利点をもたらします。ベースとなる熱可塑性樹脂に短切カーボンファイバーを混入させることで、ポリマーの軽量性を維持しつつ、卓越した強度、剛性、耐久性を備えた部品を実現します。
複合材対応のFDMプリンターは、ドローンのアーム、ブーム、内部のクロスブレースなど、優れた強度が求められる部品を製造できます。 FDM® Nylon-CF10やFDM® Nylon 12CFといった材料は、3Dプリントポリマーの利点と従来の複合材料の構造的性能を兼ね備えており、しかも手間のかかる積層工程を必要としません。
防衛、航空宇宙、あるいはその他の過酷な用途で使用されるUAV（無人航空機）において、複合材3Dプリントは、負荷がかかっても性能が損なわれない軽量設計を実現するための鍵となります。
ドローンメーカーや製造パートナー各社は、すでにストラタシスの技術を活用し、積層造形をプロトタイプ段階から本格的な量産段階へと移行させています。これらの事例は、その移行が実際にどのような成果をもたらすかを示しています。すなわち、飛行可能な部品の製造、生産性の向上、そして製造コストの削減です。

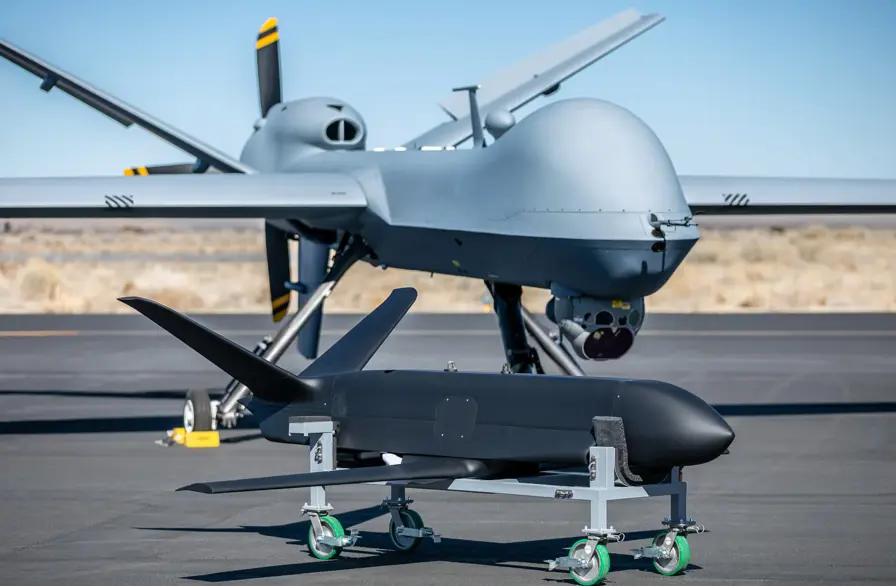

ジェネラル・アトミクス・エアロノーティカル・システムズは、現在、複数の無人航空機プラットフォームで飛行している数千点もの部品を支える積層造形エコシステムを構築しました。 2022年当時、同社はMQ-9B「スカイガーディアン」1機だけで約240個の積層造形部品を採用しており、これにより金型コストを200万ドル削減したほか、それに加えて30万ドル以上の継続的なコスト削減を実現したと報告しています。

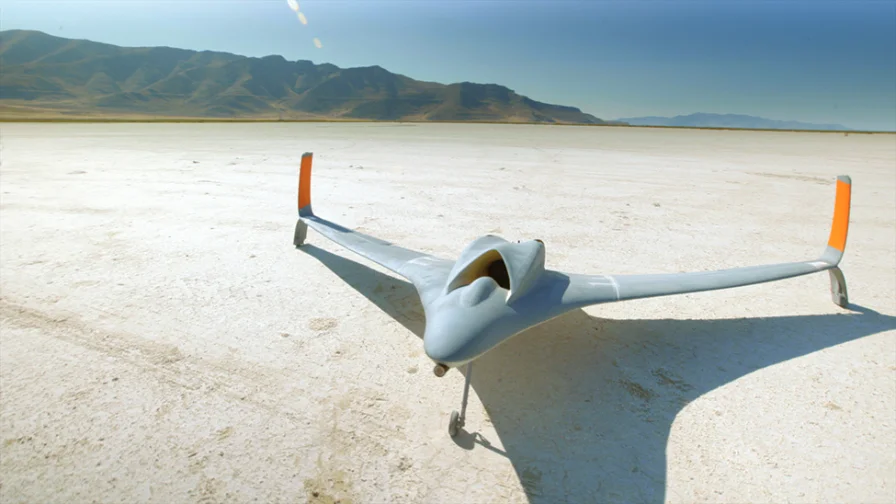

オーロラ・フライト・サイエンシズは、ストラタシスと協力して、ジェット推進式で推力ベクタリング機能を備えた遠隔操縦航空機を開発しました。34個の構成部品のうち26個が3Dプリントで製造され、機体重量の約80％を占めています。 完成した航空機の翼幅は9.5フィート（2.9 m）ながら、機体重量はわずか14ポンド（6.4 kg）であり、積層造形技術により金型を完全に排除したことで、製造時間を半減させることができました。
このプロジェクトでは、Stratasys社のFortus® 3Dプリンターが使用され、主翼と胴体にはASA熱可塑性樹脂が採用された。その他の3Dプリント部品には、ナイロン製の燃料タンク、ULTEM™ 1010樹脂製の排気ダクトカバー、INCONEL® 718で製造された金属製の推力偏向ダクトなどが含まれていた。
ドローンの製造に積層造形を導入するために、各チームが独自の産業用3Dプリンターを所有する必要はありません。Stratasys Directの航空宇宙製造サービスを利用すれば、UAVチームは、初期投資を一切行うことなく、積層造形技術、航空宇宙用材料、仕上げサービス、そしてプロトタイプ、金型、最終用途部品向けの品質管理された生産を利用できます。 これにより、オンデマンドでの部品製造、繁忙期における生産能力の増強、あるいは自社設備の導入を決定する前にプロセスを試すなど、より多くの選択肢が広がります。
3Dプリントされたプロペラガード、機体、着陸装置、モーターマウント、センサーハウジング、空力フェアリング、内部ブラケット、電子機器やバッテリー用の筐体など、多くのドローン部品がAM（積層造形）の恩恵を受けることができます。プリント可能な部品の種類は、設計要件を満たすための積層造形技術の能力によってのみ制限されます。
3Dプリントされたドローンには、一般的にどのような材料が使用されますか？
使用される材料には、次のようなものがあります。
エンジニアリンググレードの熱可塑性樹脂や複合材料を使用する場合、3Dプリント部品は、射出成形部品と同等かそれ以上の機械的性能を発揮し、用途によっては金属部品を上回ることもあります。特に、アーム、フレーム、構造用サポートなどの部品においてその傾向が顕著です。
はい。軍事ユーザーは、消耗可能なドローン、カスタムミッションペイロード、および戦場での部品交換に積層造形を活用しています。難燃性、高い強度対重量比、耐熱性、耐薬品性などの特性を備えた材料は、特定の部品の認定要件を満たす限り、過酷な防衛用途に対応可能です。
3DプリントされたUAV部品は、強度を維持しつつ質量を最小限に抑えるために、内部ラティス、中空構造、またはトポロジー最適化された形状を取り入れた設計を採用することで、非常に軽量に作ることができます。これにより、飛行時間、機動性、および積載能力が直接向上します。
はい。特に防衛分野や現場作業を行う多くの組織では、携帯型または現場設置型の3Dプリンターを導入して交換部品を製造しており、これによりダウンタイムを短縮し、大量の在庫を携行する必要性を排除しています。
用途や使用される積層造形技術によって異なります。印刷したまま使用できる部品もあれば、表面の平滑化、サポートの除去、機械加工、シーリング、塗装などの後処理を行うことで、嵌合性、仕上げ、または性能が向上する部品もあります。
少量から中量の生産、ラピッドプロトタイピング、またはカスタムドローンの場合、金型コストが低く、納期が短いことから、3Dプリントは従来の方法よりも費用対効果が高いことがよくあります。特に、多品種少量生産のニーズに最適です。
アディティブ・マニュファクチャリングが、ドローンやUAVの生産にどれほど適しているかをお伝えできたことを願っています。その主な要因として、多様なミッション目標に合わせて設計を容易に変更できること、少量生産に伴う経済的なメリット、そして自社生産や安全な委託生産を通じて知的財産を保護できることが挙げられます。
ストラタシスは、UAV製造における事実上あらゆる具体的なユースケースに対応できる、最も包括的なプロセスおよび材料技術を有しています。しかし、それ以上に重要なのは、当社が豊富な経験と業界での実績を持ち、お客様が最も必要とする場所とタイミングで支援できるサポートチームを擁していることです。 当社は30年以上にわたり、航空宇宙業界出身のチームメンバーを擁し、航空宇宙企業の信頼できるパートナーとして活動してきました。大型UAV、小型のハンドヘルドドローン、あるいは高度なドローン製造のいずれに重点を置いている場合でも、当社は積層造形技術を活用してお客様の成功を支援します。
ドローン製造に3Dプリンティングを導入する準備が整いましたら、ストラタシスの担当者までご連絡ください。当社がどのようにお役に立てるかをご説明いたします。
