組立治具の目的は、製造業における部品や製品の組立を支援することです。これらの工具や装置は、組立工程中に部品を正しく保持し、位置決めを行うように設計されています。これにより、正確な位置合わせ、嵌合、および機能性が確保されます。組立治具の利点は、組立作業の効率、品質、および一貫性を向上させることにあります。

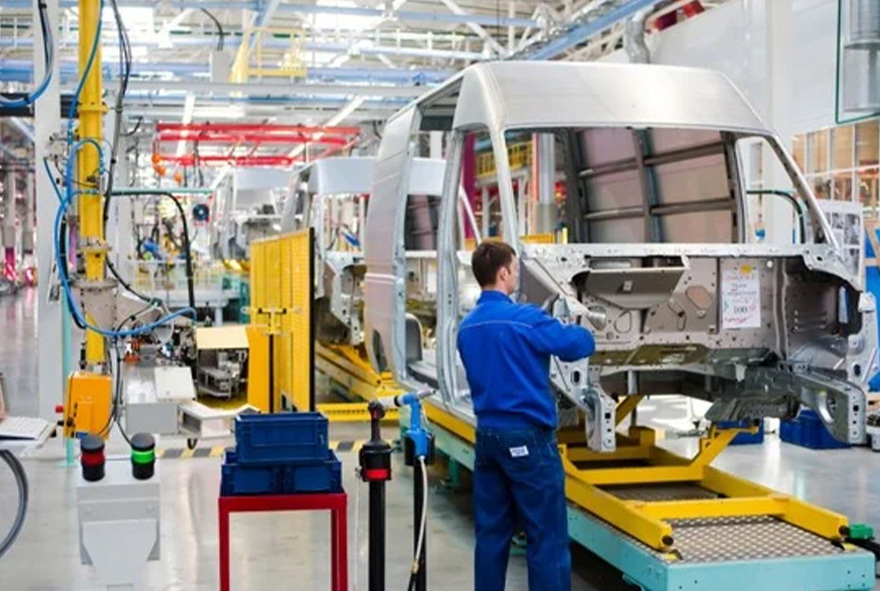

組立治具は、製造工程において部品を固定し、所定の位置に配置するために使用される専用のワーク保持装置です。部品を一定の向きに保持することで高い精度と再現性を確保し、手作業による位置合わせの誤差を排除することで、効率的な接合、溶接、または締結を可能にします。
組立用治具には、溶接用、はんだ付け用、圧入用など、さまざまな特殊なタイプがあり、それぞれ特定の接合方法に合わせてワークを保持・位置決めするように設計されています。パレット治具は、あらかじめ決められた配置を利用して、複数の部品を生産工程を通じて一貫した位置合わせで搬送するため、組立ラインの効率化に不可欠です。

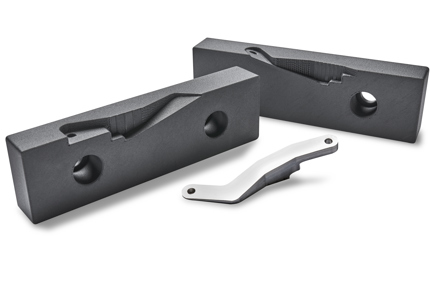

その名の通り、溶接治具は溶接対象の部品を固定し、所定の位置に保持します。これにより、正確な位置合わせと接合形状が保証されます。クランプ治具は、ワークピースの安定性が求められる組立作業中に、部品を確実に固定します。はんだ付け治具は、はんだ付けが行われる電子機器の組立工程で使用されます。圧入治具は、部品を嵌合部品に圧入する組立工程で利用されます。

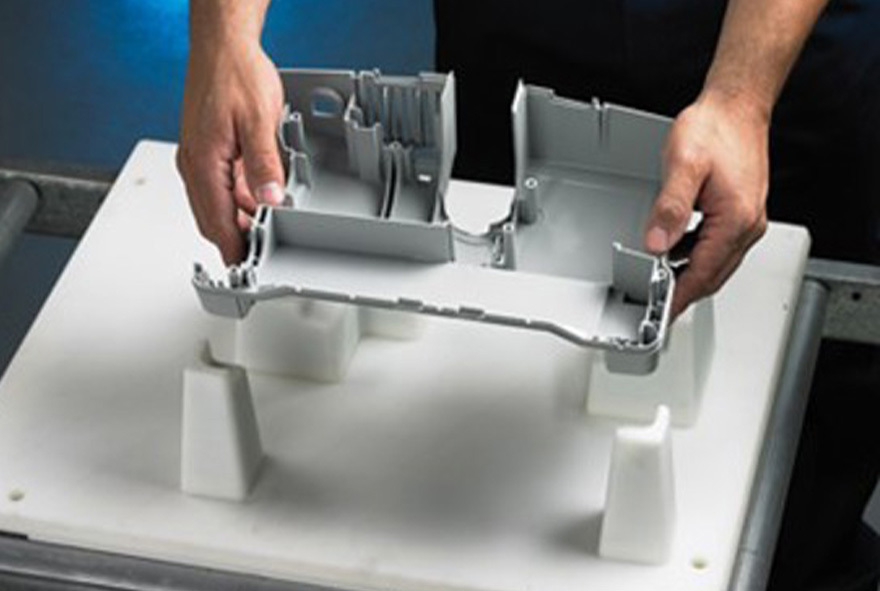

組立ラインで一般的に使用されるパレット治具は、多くの部品を所定の配置で保持します。Oreck Manufacturing社においては、製造される各真空シリーズに40～50個の同一の組立パレットが関連付けられています。 さらに、各組立治具は、標準的なBosch製組立パレットに取り付ける4本のプラスチック製ポストで構成されています。Oreck社は、これらの治具を製造するために、FDM技術を採用した2台の大型Fortus 3D生産システムを導入しました。社内で積層造形（アドディティブ・マニュファクチャリング）と3Dプリントを行うことで、従来の方法と比較して治具の製造コストを65%削減しました。従来の組立治具の製作には10万ドル以上かかる場合が多いため、これにより大幅なコスト削減が実現しました。
組立治具の製造においては、積層造形（アディティブ・マニュファクチャリング）の活用を検討してみてください。3Dプリンティングは、従来の治具製造で必要とされる高価な金型や機械加工工程が不要となるため、全体的にコストを抑えられる選択肢です。3Dプリンティングを利用すれば、組立治具の設計を容易にカスタマイズし、製品の要件に合わせた治具を製造することができます。
積層造形（アディティブ・マニュファクチャリング）を利用すれば、治具を社内で設計・印刷できるため、製造にかかる時間を短縮できます。これにより、メーカーは市場投入までの時間を最小限に抑え、生産と販売を拡大することが可能になります。さらに、軽量素材と最適化された設計を採用することで、3Dプリントによる組立治具は、従来の製造方法で作られた治具に比べて、より人間工学に基づいた、使いやすいものになります。
組立治具の種類や形態は様々ですが、その利点は共通しています。それは、製造における部品の組立を支援することです。これにより、一貫性、再現性、品質管理が向上します。作業者の介入が最小限に抑えられるため、ミス、事故、怪我の可能性も低減されます。組立治具の設計は従来の方法でも可能ですが、アディティブ・マニュファクチャリング（積層造形）を利用することで、カスタマイズが可能になり、より低コストで市場投入までの時間を短縮できます。
当社の新しい「3D治具ガイド」を読んで、3D治具の用途についてさらに詳しく学びましょう！
