概要：
適切な製造補助具を活用することで、サイクルタイムの短縮、エラーの最小化、品質管理の向上を実現できます。本ガイドでは、治具、固定具、ゲージ、組立工具の主な種類、工場現場での使用場所、そしてアディティブ・マニュファクチャリングが従来の方法に比べて、いかに迅速かつ低コストでカスタム工具を提供できるかについて解説します。
製造補助具とは、生産や組立工程で使用される治具、固定具、ゲージ、テンプレート、およびロボットアーム先端ツール（EOAT）などのツールのことです。これらは最終製品や顧客向けの部品ではなく、工場現場における精度、再現性、安全性、効率性を向上させるために設計された、工程専用のツールです。 従来、製造補助具は金属を機械加工して作られていましたが、現代の製造補助具では、軽量化や複雑な形状への対応、さらには小ロット生産や要件が頻繁に変更される場合におけるコストとリードタイムの削減を目的として、3Dプリントによる製造がますます普及しています。
製造補助具の主な種類には、ジグ、治具、ゲージ、テンプレート、エンド・オブ・アーム・ツーリング（EOAT）、組立補助具、成形工具などがあります。
製造補助具の各種類には、それぞれ特定の役割があります。工具の誘導、部品の固定、寸法検査、自動化の支援、あるいは組立ミスの防止などが挙げられます。これらは一貫性を高め、品質管理を支援し、生産を円滑に進めるのに役立ちます。ここでは、一般的な例をいくつか見ていきましょう。

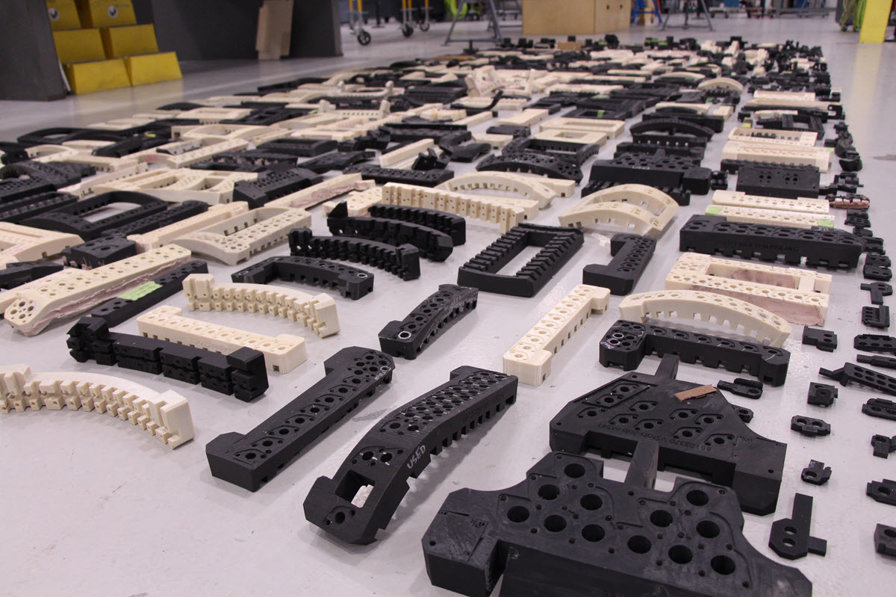

ジグは、切削工具や穴あけ工具を誘導し、毎回同じ位置、同じ角度で加工が行われるようにします。
ドリル用ジグはその好例です。 従来の機械加工では、硬化処理を施したドリル用ジグの製作に数週間を要することがあります。部品の設計が変更されると、手直しによるコスト増や遅延が生じます。一方、積層造形（アディティブ・マニュファクチャリング）を利用すれば、複雑な形状、一体成型のブッシュ、人間工学に基づいた機能を備えたジグを数時間で、場合によっては単一の部品として印刷することが可能です。設計が変更されても、新しいジグを迅速に印刷できます。

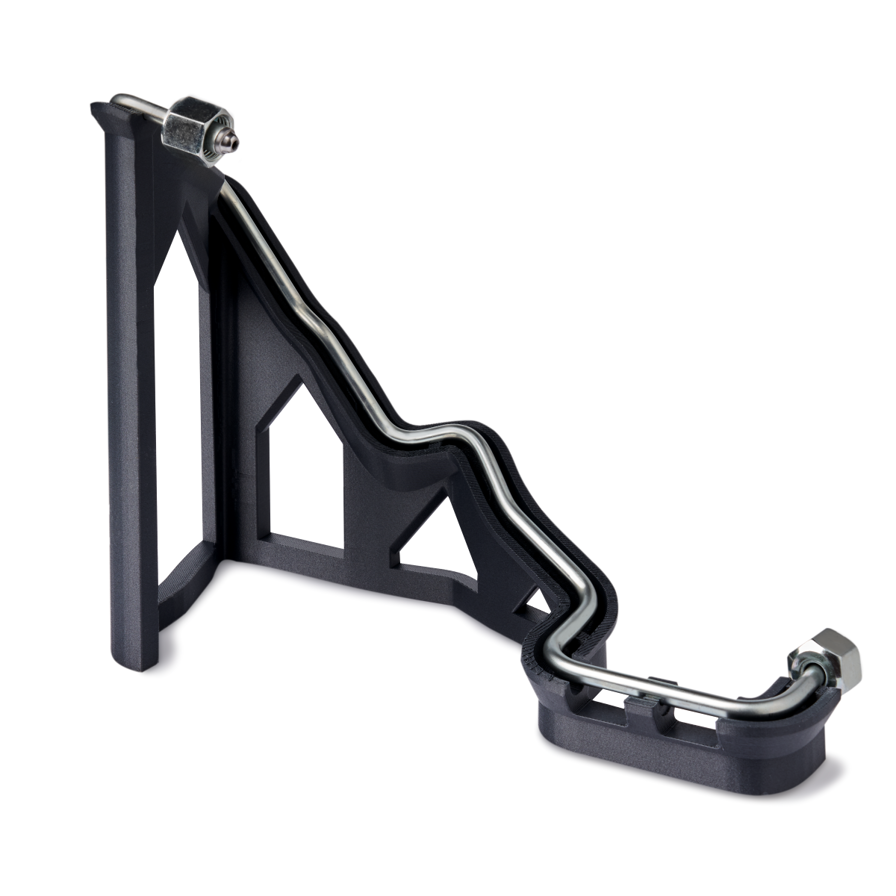

治具は部品を所定の位置に固定します。ワーク保持用治具は、機械加工、溶接、または組立の際に部品を安定させます。
しかし、従来の方法でこれらを作成する場合、サプライヤーのリードタイムが長くなったり、作業者に負担や疲労をもたらす重い鋼製工具が必要になったり、変更が必要になった際にコストのかかる再設計が必要になったりすることがよくあります。
一方、3Dプリント製の治具は、機械加工された金属製の同等品と比較して、重量を50～80％削減できます。これにより、資材の取り扱い、段取り替えの速度、作業者の安全性、および人間工学的特性が向上します。
専任のCAD専門家がいないチームにとって、「GrabCAD Fixturemate」は治具の設計を大幅に簡素化します。高度なCAD設計スキルを必要とせずに、カスタム治具を迅速に作成することができます。
ゲージおよび検査治具は、寸法精度と再現性を測定します。測定対象は、穴径、ねじ、表面の高さ、あるいは複数の形状特性を同時に測定する場合もあります。
少量生産や新製品の導入においては、プログラムのライフサイクルを考慮すると、アルミニウム製の検査ゲージや治具を機械加工するのは過剰な投資となる可能性があります。3Dプリントを利用すれば、特に機械加工が困難な複雑な形状であっても、カスタムフィットのゲージをはるかに迅速に製造できます。
テンプレートは、マーキング、トリミング、穴あけ、ルーター加工、または位置合わせに使用されるシンプルな位置決めツールです。これらは、高精度な実物部品が必要な、製造、複合材料、板金、木工、および大型アセンブリの分野で一般的に使用されています。
従来、テンプレートはアルミニウム、鋼、または複合材ボードから切り出されていました。そのため、少量生産のプロジェクトや大型部品の場合、機械加工には時間がかかり、材料の消費も多くなりがちです。
積層造形を利用すれば、大型サイズであってもテンプレートを迅速に製造でき、複雑な輪郭、位置合わせマーキング、部品固有の形状にも容易に対応できます。

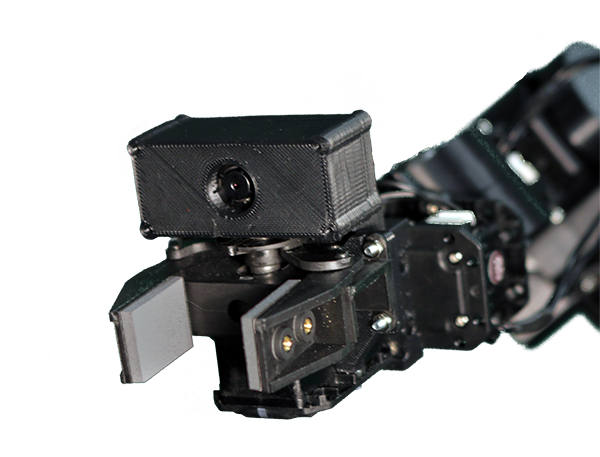

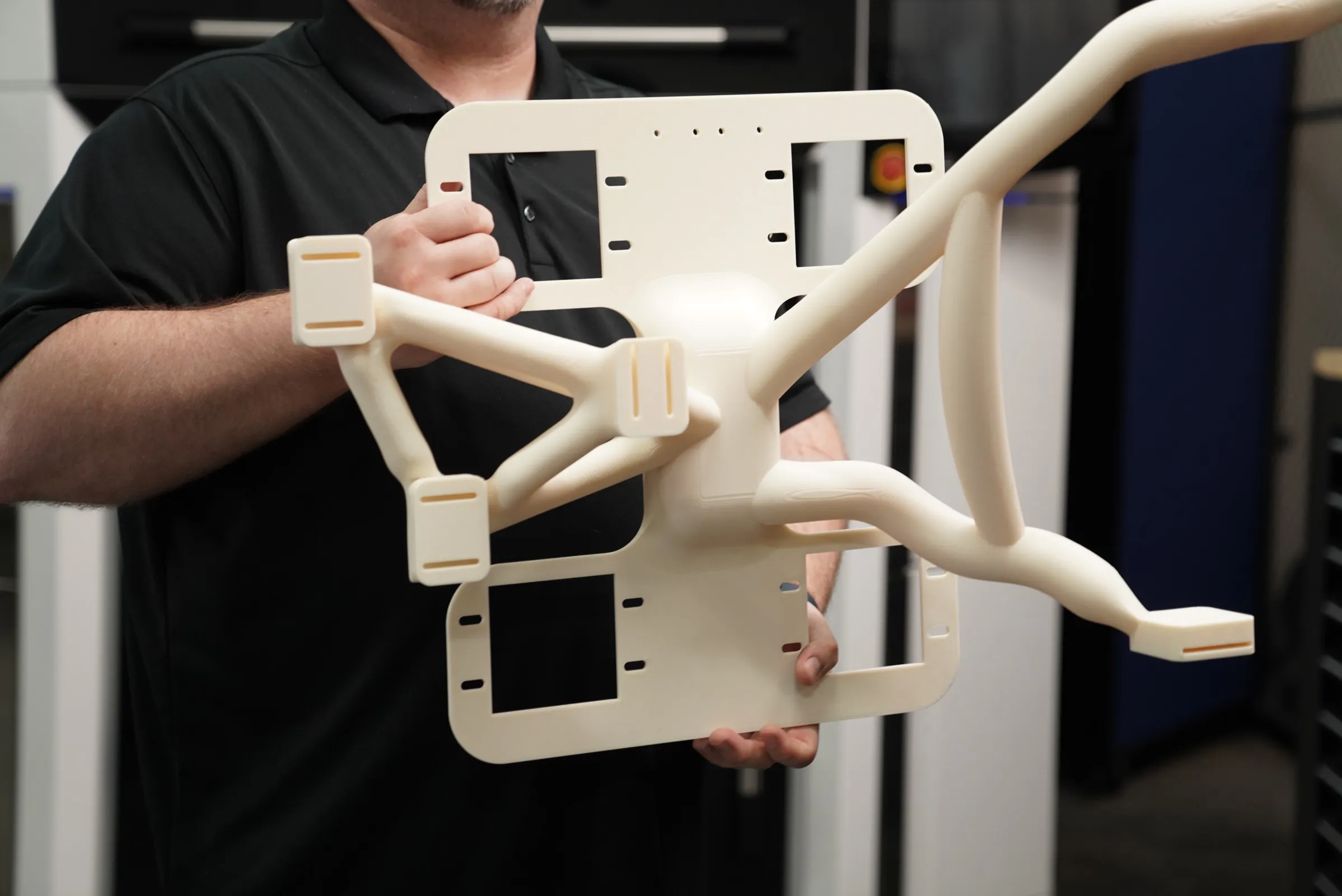

エンド・オブ・アーム・ツーリング（EOAT）とは、グリッパー、真空ツール、メカニカルフィンガー、または特注のピックアップ装置など、実際に部品と相互作用するロボットに取り付けられるハードウェアのことです。自動化環境において、EOATは生産サイクルタイム、重量制限、稼働時間に直接影響を与えます。
従来、EOATはアルミニウムを機械加工し、複数の部品を組み立てて作られていました。耐久性には優れていますが、必要以上に重くなりがちです。
積層造形（3Dプリント）を利用すれば、ワークとロボットの両方に合わせてツールを同時に設計することが可能です。軽量化によってロボットへの負荷を軽減したり、内部に真空チャネルを組み込んだり、複数の部品を1つの造形物に統合したり、複雑な形状に合わせて接触面を成形したりすることができます。
また、先進的な材料の登場により、3DプリントされたEOATは、より厳しい要件が求められる業界でも適した選択肢となっています。静電気防止（ESD）、食品適合、耐熱性、耐薬品性を備えた材料により、メーカーはエレクトロニクス、包装、工業生産などの分野で積層造形ツールを使用できるようになりました。
EOATの軽量化はロボットへの負荷軽減につながり、これにより加速度の向上や長期的な摩耗の低減が期待できます。
組立補助具は、手動または半自動の組立作業において作業者を支援します。
これらは、締結時に部品を所定の位置に保持したり、部品の向きを固定して誤った取り付けを防ぐほか、配線や配管をガイドしたり、多段階の組立工程をサポートしたりすることができます。
多忙な工場現場では、些細なミスが積み重なる可能性があるため、組立補助具は、作業者の記憶やチェックリストに頼るのではなく、誤った組み立てを物理的に防止する「ポカヨケ」（日本語で「ミス防止」）の原則に基づいて設計されることがよくあります。
機械加工された組立治具は、通常、扱う負荷に対して過剰な構造になっていることがよくあります。積層造形（3Dプリント）を利用すれば、部品の形状にぴったり合った軽量で人間工学に基づいたツールを容易に設計でき、時間、材料費、および作業者の疲労を削減できます。
その一例が、Valiant社のAピラーラッチ用ツールハンドルです。これは、Origin® Oneを用いてP3™技術とDura56素材を使用して製造されました。このツールを3Dプリントすることで、Valiant社は製造コストを78％削減すると同時に、組立ラインで繰り返しツールを使用する作業員のために、より滑らかで快適なグリップを実現し、人間工学的な設計を改善しました。
成形用工具には、ソフトジョー、曲げ工具、トリム治具、積層成形金型、熱成形用工具、その他の部品成形補助具が含まれます。
大量生産においては、数百万サイクルの使用に耐えるよう設計されているため、焼入れ鋼製の金型が依然として有効です。しかし、すべての案件がそのような規模で行われるわけではなく、小ロット生産、ブリッジ金型、試作から量産への移行、あるいは形状が変化し続けるプロジェクトにおいては、完全焼入れ金型の機械加工は時間と予算を圧迫する可能性があります。
積層造形は、以下のような用途でますます活用されています：
3Dプリントは、そのスピード、部品に合わせて金型の形状を精密に調整できる点、迅速な反復設計が可能である点、そして初期段階で金属製金型への過剰な投資を回避できる点から、魅力的な選択肢となっています。例えば、スバルは3Dプリントを活用し、金型開発期間を50％短縮しました。
製造補助具は、組立、機械加工、検査、溶接、梱包、マテリアルハンドリング、ロボットによる自動化など、幅広い工程で使用されています。これらのツールは、再現性を確保し、不良品を削減し、サイクルタイムを管理し、工場現場での生産を円滑に維持します。積層造形（アディティブ・マニュファクチャリング）を用いて製造すれば、納期を短縮できるだけでなく、生産ニーズの変化に応じて迅速に仕様を変更することも可能です。
組立ラインにおいて、再現性は極めて重要です。治具やワーク保持装置は部品を常に一定の位置に固定するため、作業者は当て推量に頼ることなく、部品の締結、接着、または組み立てを行うことができます。部品が正しく保持されると、サイクルタイムが安定し、ばらつきが減少します。
従来の機械加工における課題はスピードです。新製品のバリエーションが発売されたり、穴の配置が変更されたりした場合、治具の再加工や交換が必要になる可能性があります。積層造形を利用すれば、組立補助具や治具を迅速に更新できるため、ダウンタイムを削減し、ラインの稼働を維持できます。
検査治具やゲージを使用することで、部品が寸法要件を満たしているかどうかを確認します。検査用工具の準備が遅れると、検証作業が遅れ、初期の生産工程では手動測定への依存度が高まります。
積層造形を利用すれば、複雑な形状の検査治具であっても、数週間ではなく数日で製造できます。これにより、検証の迅速化、高い一貫性の確保、寸法上の問題の早期発見が可能になります。ヴァレオ社の事例では、検査時間を25分からわずか20秒に短縮しました。

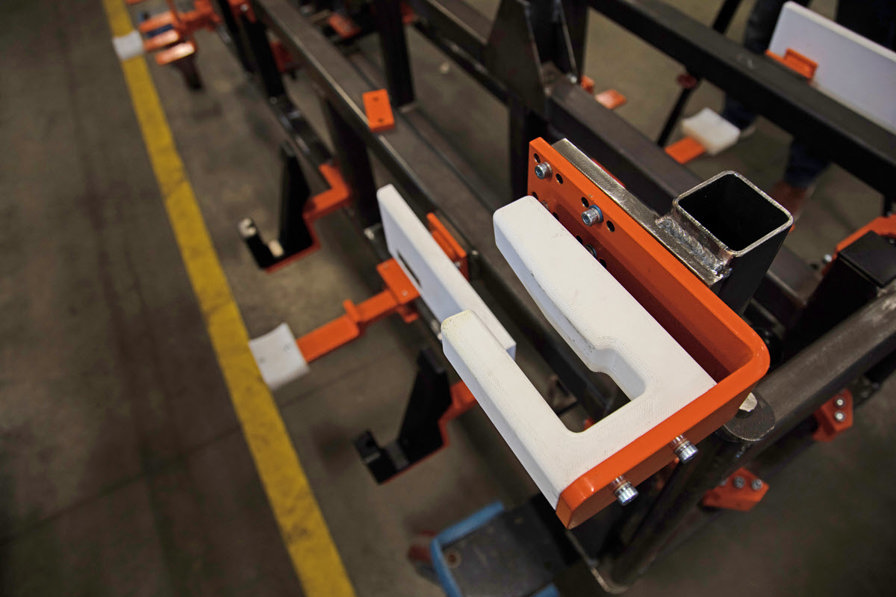

治具や剛性のある型枠は、溶接や接着の際に部品を正しい位置に保持します。部品がずれたり、正しく配置されなかったりすると、歪みや位置ずれが生じ、手直しが必要になります。
従来の溶接や機械加工による治具は耐久性がありますが、多くの場合、重量があり、製造に時間がかかります。3Dプリントによる位置決めツールは、はるかに迅速に製造でき、軽量で取り扱いが容易になるように設計されています。
少量から中量の製造案件において、これにより精度を維持しつつ、セットアップ時間の短縮と工具コストの抑制が可能になります。

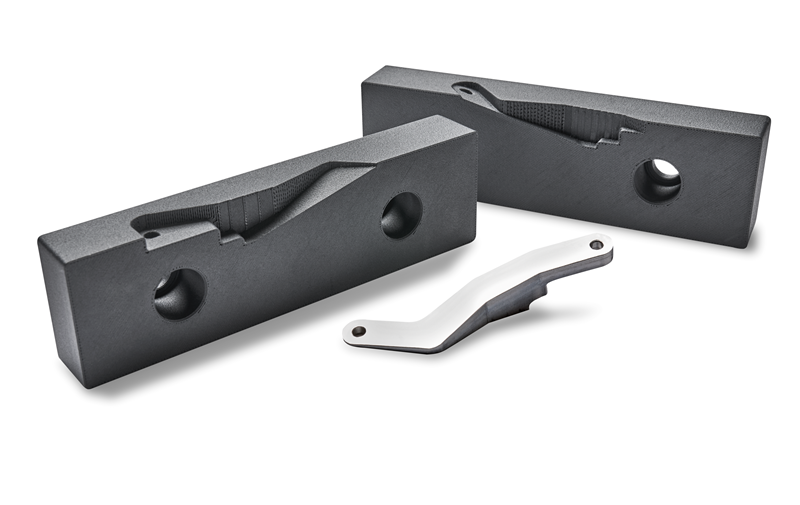

機械加工を主軸とする工場においても、製造補助具は極めて重要な役割を果たします。ソフトジョー、ドリルジグ、および特注のワーク保持治具は、CNC機械加工や二次加工中に部品を安定して保持します。これらの工具の調達が遅れると、機械が遊休状態になったり、作業者がその場しのぎの対応を余儀なくされたりします。
積層造形を活用すれば、ソフトジョーやドリルガイドを、数週間ではなく、多くの場合数日で迅速に製造できます。これにより、社内用治具の製造に割かれていたCNCの稼働時間を生産部品に振り向けることができ、ボトルネックの解消につながります。
製造補助具は工程間でも使用され、材料搬送、輸送、梱包の際に部品を保護する特注トレイ、ネスト、サポートなどがその例です。
積層造形により、部品の正確な形状にぴったり合った、軽量でカスタムフィットのサポートを容易に製造できます。これにより、保護性能が向上し、廃棄物が削減されます。

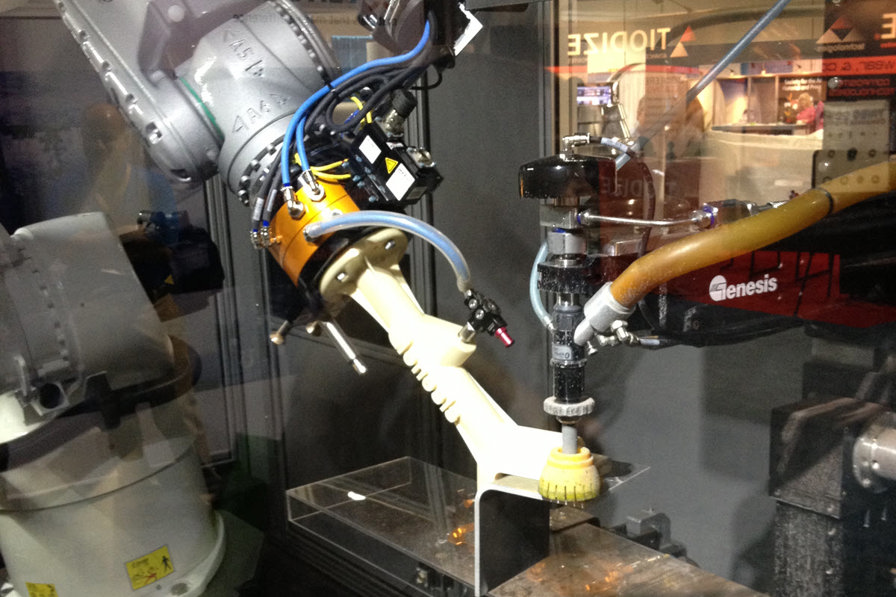

自動化セルでは、エンド・オブ・アーム・ツーリング（EOAT）が部品を確実に把持し、1日に何千回も同じ動作を繰り返す必要があります。
従来、EOATはアルミニウムから機械加工されていましたが、これは機能的には優れているものの、必要以上に重くなる場合があります。積層造形により、ツールは部品にぴったり合う形状に仕上げることができ、多くの場合、軽量化も図れます。
ツールが軽量化されると、ロボットにかかる負荷が軽減されます。高速で稼働するセルでは、これにより動作の向上につながり、長期的にはシステムへの負担を軽減することができます。
3Dプリントによる最新の製造支援ツールは、生産効率の向上、精度の向上、人為的ミスの低減、安全性の向上、金型コストの削減、そして設計変更への迅速な対応を可能にします。
工場内のすべての機械加工工具を置き換えることを提案しているわけではありません。大量生産、高熱、あるいは極度の負荷がかかる用途では、依然として焼入れ鋼やアルミニウムの使用が理にかなっています。 しかし、積層造形を活用すれば、入手までに6週間かかったからといって工具を大事に扱う必要はなく、わずか数時間で工具を改良し、より良く機能させ、より適切にフィットさせることができます。工具に関する最も一般的な課題と、積層造形がそれらをどのように解決するかについてご覧ください。
製造用治具は、サイクルタイム、セットアップ時間、および段取り替えの速度に直接影響を与えます。治具の納期が短縮され、取り扱いが容易になれば、生産はより早く開始され、停止する頻度も減少します。
積層造形により、多くの用途において金型のリードタイムが数週間から数日に短縮されます。つまり、新製品の立ち上げが加速し、生産のボトルネックが早期に解消され、チームは作業を進めるために機械加工工場からの納品を待つ必要がなくなります。
適切に設計された治具、固定具、および検査用治具は、部品の位置決めや加工方法を制御することで、再現性を向上させます。治具がプロセスを定義することで、ばらつきが減少します。
積層造形により、位置決め用フィーチャー、位置合わせガイド、および部品固有の形状を金型に直接組み込むことが容易になります。その結果、造形結果の一貫性が高まり、寸法上の予期せぬ誤差が減少し、スクラップが削減されます。
多忙な工場現場では、些細なミスが瞬く間に雪だるま式に膨れ上がります。組立補助具や治具を適切に設計することで、記憶やチェックリストに頼るのではなく、物理的に誤った向きや順序での作業を防止できます。
工具自体にエラー防止機能を組み込むことで、手直し作業を削減し、下流工程での欠陥を回避し、スループットを維持することができます。
従来の機械加工された治具は、必要以上に重いことがよくあります。時間の経過とともに、重い治具を持ち上げたり位置を変えたりすることは、作業者の疲労や怪我のリスクにつながります。
軽量な積層造形ツールは、資材の取り扱い時や段取り替え時の負担を軽減します。人間工学に基づいた機能をツールに直接組み込むことで、作業の快適性を向上させ、チームのより安全なワークフローを支援します。
従来の治具製作では、固体金属の機械加工、外部委託、サプライヤーへの長い発注待ちなどが頻繁に発生します。これらはすべて、多額の初期投資と長いリードタイムにつながります。
Valeo社が検査用治具を3Dプリントで製造したところ、検査時間を98.7%短縮し、リードタイムを12週間から2週間に短縮し、機械加工されたアルミニウム製治具と比較して1個あたり10,000ドルのコスト削減を実現しました。
積層造形は材料の無駄を削減し、多くの製造補助具を完全に社内で生産することを容易にします。企業からは、金型コストを最大70％削減し、リードタイムを数週間から数日に短縮できたという報告が頻繁に寄せられています。
機械加工には幾何学的制約が伴います。内部流路、有機的な形状、および一体成型の部品の製造は、困難であるか、コストがかかるか、あるいは単に不可能です。また、複数の機械加工部品を組み立てて最終的な金型を完成させる必要もよくあります。
積層造形は、こうした制約の多くを取り除きます。金型は、切削加工の制限に合わせて設計するのではなく、重量、剛性、人間工学の観点から最適化することができます。多くの場合、複数の構成部品を1つのプリント部品に統合できるため、組み立て時間と潜在的な故障箇所を削減できます。
部品の形状が変更された場合でも、高価な金属を廃棄することなく、金型を迅速に更新できます。fixturemateのようなソフトウェアは、カスタム治具の設計を自動化するのにも役立ち、特定の部品やワークフローに合わせた、生産準備の整った金型をより迅速に作成できるようになります。
積層造形による治具に対する最大の懸念の一つは、材料の強度やその他の特殊な材料特性です。実際には、すべての治具用途でアルミニウムや鋼が必要というわけではありません。 多くの製造用補助具は、極限強度よりも剛性を重視しており、エンジニアリンググレードのポリマーや炭素繊維強化材料は、実際の工場現場での使用に必要な剛性、耐衝撃性、および熱安定性を提供します。重要なのは、無条件に金属を選ぶのではなく、用途に適した材料を選定することです。
また、高度な特殊材料の登場により、積層造形による金型の適用範囲も拡大しています。食品適合性、生体適合性、難燃性、ESD対策、耐薬品性、耐熱性を備えた材料により、3Dプリント金型は、医療、エレクトロニクス、航空宇宙、食品製造など、規制が厳しく要求の厳しい製造環境にも対応できるようになりました。
3Dプリント金型は、標準的な熱可塑性樹脂、エンジニアリンググレードのポリマー、高性能複合材料、柔軟性のある材料、生産用樹脂など、幅広い材料を使用して製造できます。最適な材料の選択は、機械的負荷、耐熱性、耐薬品性、および工場現場で求められる耐久性によって決まります。
SAF™ テクノロジーは、生産用金型の製造にも活用されています。Delkor社は、SAFで製造された包装用金型部品を採用することで、生産環境に必要な耐久性を維持しつつ、金型製造コストを60％削減し、部品完成までの時間を50％短縮することに成功しました。
標準的な熱可塑性樹脂は、多くの場合、軽負荷の製造補助具に最適です。
ABS、ASA、または標準的なナイロンなどの材料は、組立補助具、中程度の負荷がかかるドリルジグ、テンプレートや剛性パターン、基本的な検査用治具、トリミングおよびルーティングガイドなどに一般的に使用されています。
機械的ストレスが限定的で、熱への曝露も少ない工具の場合、標準的な熱可塑性プラスチックで十分であり、製造時間が短く、材料コストも低く、少量生産や開発中のプログラムに最適です。
FDM技術では、ナイロン12CFや強化ナイロンなどのエンジニアリンググレードのポリマー、およびその他の材料を利用でき、従来の機械加工に代わる本格的な選択肢となります。これらは、高い剛性対重量比、優れた耐衝撃性、良好な疲労特性、耐薬品性、そして優れた寸法安定性を発揮します。
これらの特性により、これらの材料は、ワーク保持治具、構造組立治具、CNC用ソフトジョー、量産用ドリルジグ、あるいは大型の製造補助具に特に適しています。
多くの実証済みの治具用途において、企業は、機械加工されたアルミニウム製治具をFDMで製造された代替品に置き換えることで、最大70％のコスト削減と、リードタイムを数週間から数日に短縮できたと報告しています。
オーブンや高温硬化プロセスのすぐ隣に設置されないほとんどの構造用治具において、このカテゴリーは幅広いユースケースをカバーしています。
熱、化学物質への曝露、または機械的応力が増加する場合、高性能熱可塑性プラスチックが真価を発揮します。樹脂や先進的な高性能ポリマーなどの材料は、高い熱変形温度、優れた機械的特性、優れた耐薬品性、および長期的な耐久性を備えています。
そのため、これらは工場現場、特に以下の用途に最適です：
複合材料、特に炭素繊維強化ポリマーは、その剛性の高さから、積層造形用金型に広く使用されています。優れた剛性、たわみの低減、そして金属に比べて大幅な軽量化が実現できることから、大型のワーク保持治具、長スパン金型、EOAT（エンド・オブ・アーム・ツール）、ロボット用グリッパーなどに採用されるケースが増えています。
極限強度よりも剛性が重視される場合、複合材料は多くの場合、最適な材料の選択肢となります。
柔軟な材料は、金型に剛性のある接触ではなく、制御されたたわみが必要とされる場合に使用されます。これらは、完成部品に傷や損傷が生じる恐れのある場所、例えばグリッパーパッド、保護インターフェース、部品接触面などに一般的に適用されます。
これらの材料は、振動を吸収し、圧力をより均一に分散させることで、外観上の欠陥や不良品の発生を低減します。PolyJet用ToughONEのような耐久性に優れた材料は、微細なディテールと向上した靭性を兼ね備えており、一方、P3 Stretch™ 80などのP3™エラストマー材料は、柔軟な製造補助具やソフトタッチの工具用途に対応しています。
Valiant社はP3 Stretch 80を使用して柔軟な金型部品を製造し、従来の製造方法と比較して、生産現場の俊敏性を向上させると同時に、リードタイムと金型コストを削減しました。
生産用樹脂およびフォトポリマーは、表面仕上げや寸法精度が最も重要となる場合に使用されます。これらは、検査治具、チェックゲージ、微細な形状を持つドリルガイド、および複雑な形状の検証が必要な工具に最適です。
P3™材料は、滑らかな表面、高精度、および強度や剛性を必要とする金型にも使用されます。これにより、外観と性能の両方が重要な精密製造や組立用途に適しています。
産業用SLAプラットフォームなどの高解像度システムでは、滑らかな表面と厳しい公差を備えた、大型で精密な治具を製造できます。品質検査用途では、そのレベルの細部表現と再現性が、最大の構造強度よりも重要となる場合が多くあります。
