サステナビリティへの要求や環境規制が強化される中、エレクトロニクス業界は、効率的なプリント基板（PCB）の再生および電子機器の修理を通じて、製品のライフサイクルを延長するよう求められています。 温度に敏感な部品を扱う上で、法的要件への準拠を確保し、旧型および新型の電子製品の両方をサポートするためには、安全で再現性が高く、静電気放電（ESD）対策が施された加工ツールが不可欠です。本ケーススタディでは、ノキアがKurtz Ersaおよびヘンケルと協力し、これらの課題に対処するとともに、持続可能な電子機器修理の未来への道筋を示すソリューションをどのように開発したかについて探ります。
電子機器修理業界は、持続可能性の目標を達成するために、いくつかの課題を乗り越えなければなりません。多くの部品は高度に集積化されており、温度に敏感です。そのため、赤外線熱源を用いて局所的にはんだを溶かし、不良部品を交換する従来の修理方法ではリスクが伴います。過度な熱にさらされると、周辺の部品が損傷し、デバイスの信頼性に悪影響を及ぼす恐れがあります。 さらに、環境規制への準拠や将来の技術変化への対応が必要であることから、さまざまな製品ラインにわたって一貫性があり再現性のある結果が得られる、標準化され拡張性のあるソリューションの開発が不可欠となっています。
これらの課題に対処するため、ノキアはKurtz Ersa社と提携し、リワークや修理の際に部品やプリント基板（PCB）にかかる熱応力を大幅に低減できる、熱応力低減処理ツールを開発しました。熱への曝露を精密に制御することで、このアプローチは繊細な部品を保護し、システム全体の信頼性を維持します。 このツールは、最小限の労力でさまざまな基板アーキテクチャに容易に適応できるよう設計されており、既存のワークフローへの迅速な統合が可能です。追加の冷却が必要な場合でも、大規模な再設計を行うことなく、簡単な変更で冷却能力を向上させることができます。 静電気放電（ESD）保護も中核的な機能の一つであり、ESD対応の3Dプリント材料を使用して特定の基板設計に合わせた本体を造形することで、敏感な電子部品を損傷から保護し、高精度な修理環境における信頼性を確保します。
|
LOCTITE® 3D IND3380 ESD対応材料（黒） |
||||||
|
0.455 MPaにおける熱変形温度（°C） |
破断引張応力（MPa） |
破断伸び（%） |
ヤング率（MPa） |
曲げ弾性率 (MPa) |
IZODノッチ付き衝撃強度 (J/m) |
ショア硬度 |
|
ASTM D648 |
ASTM D638 |
ASTM D638 (D412) |
ASTM D638 |
ASTM D790 |
ASTM D256 |
ASTM D2240 |
|
190 |
50 |
2 |
3,000 |
3,400 |
13 |
86 D（3秒） |

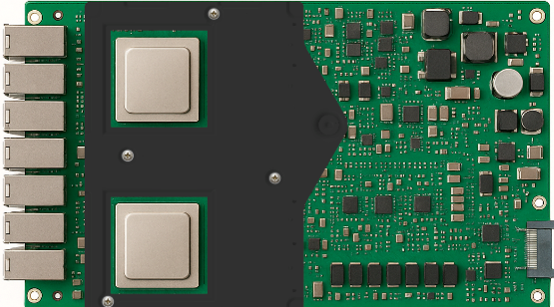

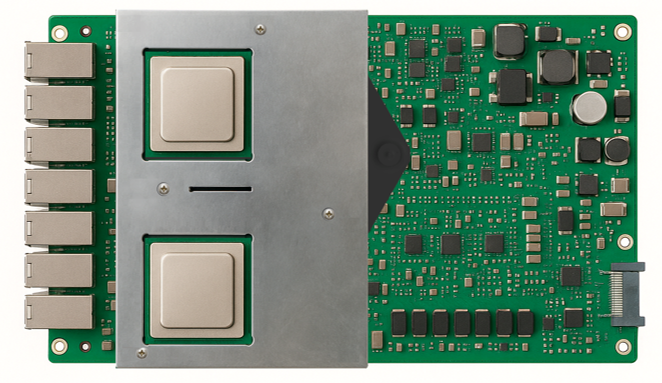

この加工ツールは、金属と、ノキアの基板レイアウトに合わせてカスタマイズされた、ヘンケルの「Loctite®3D IND 3380 ESD」を使用した3Dプリント製のESD対策ボディを組み合わせています。その信頼性の高いESD特性と高い熱変形温度により、周辺の部品に悪影響を与えることなく、精密な熱制御が可能になります。 これにより、熱応力を低減し、部品交換時の損傷を防止しつつ、一貫性のある規制準拠の修理が可能になります。また、この設計ではレイアウトデータを再利用することで容易な自動化が可能となり、製品ライン全体への拡張性も備えています。ノキアやKurtz Ersaなどのパートナー企業にとって、これは廃棄物の削減と併せて、より迅速かつ費用対効果の高い修理を実現し、業務効率と持続可能性の両方を支援することにつながります。
