EOATの主な産業用途
EOATは、自動車組立、医療機器製造、食品加工など、幅広い産業分野で活用されています。業界によって、高速仕分け、精密溶接、無菌包装などその用途は異なりますが、その根底にあるニーズは同じです。すなわち、大規模な生産において、部品に対して一貫性があり信頼性の高い操作を行うことです。 航空宇宙やエレクトロニクスといった先端分野では、複雑な複合材料や繊細な半導体ウェハーを損傷することなく扱うために、特注のツールが不可欠となっています。
エンド・オブ・アーム・ツーリング（EOAT、またはエンドエフェクタ）とは、ロボットアームの先端に取り付けられ、部品や環境と相互作用を行うための専用の周辺機器を指します。 しばしばロボットの「手」と表現されるEOATは、把持、検知、溶接などの特定の機能を実現します。製造現場では、3DプリントされたEOATを使用することで、製品を損傷させることなく、繊細な形状や複雑な形状の部品を個別に扱うことが可能になります。
エンド・オブ・アーム・ツーリング（EOAT）、あるいはエンドエフェクタとは、ロボットアームの先端にボルトで固定され、部品や周囲の環境と実際に相互作用を行う装置のことです。ロボットの「手」のようなものと考えてください。用途に応じて、把持、検知、溶接、あるいはそれとは全く異なる動作を行うこともあります。 製造現場において、3DプリントされたEOATが有用なのは、扱う特定の部品に合わせて設計できるためです。これは、標準的なツールでは損傷してしまうような繊細な部品や複雑な形状を扱う際に特に重要です。
ほとんどの生産環境において、EOATは、中断することなく部品を取り出し、配置し、移動させるなど、一貫性が極めて重要な、反復的で高速なハンドリング作業向けに設計されています。 実際には、部品のピックアップ、配置、仕分け、パレタイジングや梱包、組立や締結、溶接や機械加工、検査や品質管理など、幅広い分野をカバーしています。
多くの生産ラインでは、同じロボットシステムでも、作業内容に応じて異なる加工ツールや検査ツールが使用されることがあります。そのため、システム全体のパフォーマンスにおいて、EOATの選定は極めて重要です。
EOATの種類は、部品をどのように把持し、操作するかによって定義されます。これには、物理的な力を利用する機械式グリッパー、吸引力を利用する真空システム、金属部品用の磁気システムなどが含まれます。これらのハンドリングツールは、空圧ラインまたはサーボ電動モーターによって駆動され、産業用ロボットやロボットシステム内での自動組立において、精密な力制御を可能にします。

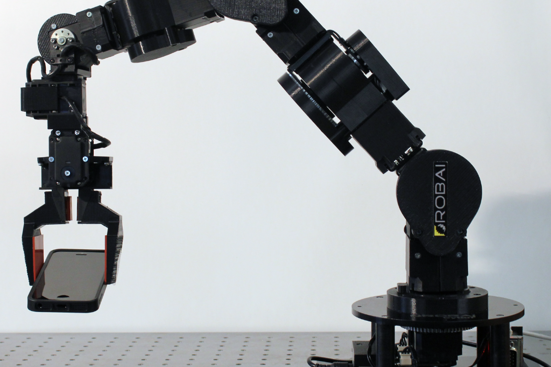

ロボットグリッパーは、いわば産業用自動化の主力です。部品をつかみ、保持し、移動させるという、原理的には単純な作業ですが、その対応する作業範囲は広く、ピック・アンド・プレース、組立、検査、そしてその間のさまざまな作業が含まれます。 その多くは、扱う部品の形状に合わせて調整できるため、非常に多様な生産現場で活用されているのです。
機械式グリッパーは、ジョーやフィンガーを用いて部品を把持します。これらは産業用ロボットの頼れる主力であり、強力で安定した性能を持ち、剛性の高い部品の取り扱いに適しています。一方で、表面がデリケートな部品や形状が扱いにくい部品を扱う場合、その性能が十分でないことがあります。そのような場合、用途に合わせて機能させるためには、通常、何らかの特注設計が必要となります。
真空グリッパーは、その動作原理が異なります。クランプする代わりに、吸引力を利用して部品を持ち上げたり移動させたりします。そのため、平らで滑らかなものや軽量の物品に適しており、スピードが求められる梱包や物流の現場で多く見られます。 しかし、その信頼性は対象となる表面の状態に左右されるため、密着性が不十分だったり、表面の品質にばらつきがあったりすると、性能は急速に低下してしまいます。

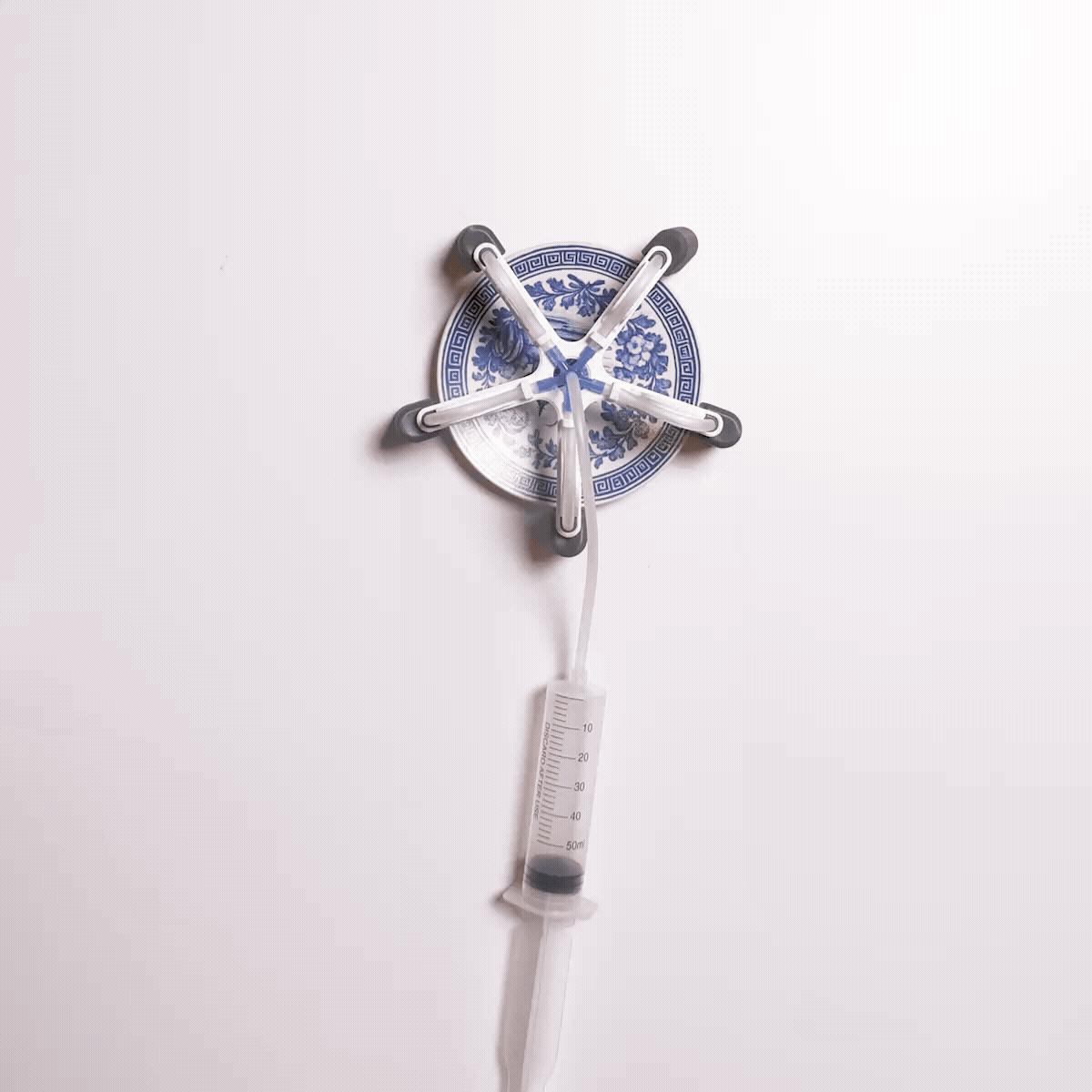

硬質のグリッパーは、繊細なものや不規則な形状のものを傷つける恐れがあるため、そこでソフトグリッパーの出番となります。エラストマーや二種材料構造により、部品の形状に逆らうことなく、その形状に合わせて柔軟に動作し、その過程で表面全体に均等に力を分散させることができます。 表面の保護が絶対条件となる場面では、通常、ソフトグリッパーが最適な解決策となります。
これらのグリッパーは、動力駆動方式を用いて動作と把持力を制御します。空圧システムは高速かつコスト効率に優れており、一方、サーボ電動式グリッパーは精密な制御とプログラムによる制御が可能です。これらは、一定の把持力と再現性が不可欠な自動組立工程で広く使用されています。
ツールチェンジャーにより、ロボットアームは生産ラインを停止させることなく、異なるEOAT（末端作業ツール）を交換することができます。同一のシステムで複数の部品タイプや工程を扱う多品種生産環境において、この柔軟性によりダウンタイムを削減し、各タスクごとに専用のロボットを用意する必要がなくなります。

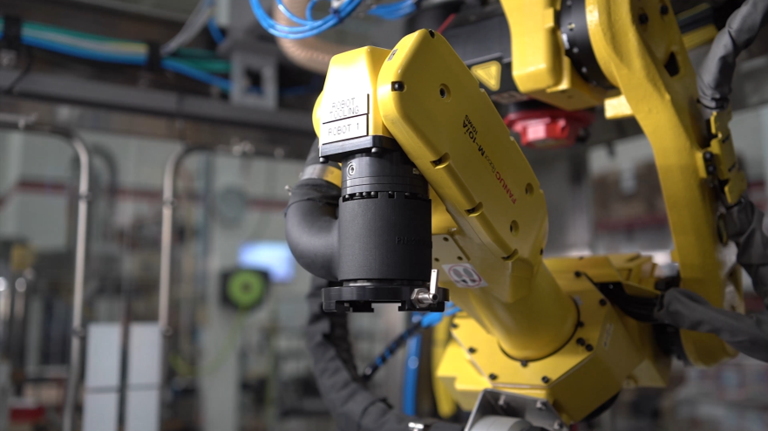

取り付けフランジは、EOATをロボットアームに接続し、安定した位置決めを保証します。標準化されたアダプターにより、さまざまな産業用ロボットとの互換性が確保され、既存の自動化システムへの統合が簡素化されます。
あらゆるEOAT構成は、ツールを接続し、電源を供給し、制御するいくつかの主要コンポーネントで構成されています。これらの要素がどのように連携して機能するかを理解することは、実際の生産環境において一貫した性能を発揮する、信頼性が高く柔軟なロボットシステムを構築するための鍵となります。
空圧式グリッパーとサーボ電動式グリッパーは、いずれも動力駆動を用いて動作と把持力を制御しますが、その仕組みは異なります。 空圧システムは高速かつコスト効率に優れており、速度が最優先される場合に最適です。一方、サーボ電動グリッパーは、その簡便性を多少犠牲にする代わりに、精密な制御とプログラム可能性を実現しており、一貫した把持力と再現性がプロセスに実際に求められる自動組立作業に適しています。
コンプライアンスデバイスは、実際の組立やハンドリングにおいて避けられないわずかな位置ずれを吸収します。部品やロボットに負荷をかけるのではなく、そのばらつきを吸収することで、両者を保護し、損傷のリスクなしに一貫した結果を維持します。
適切なEOATを採用することで、産業用オートメーション環境におけるロボットシステムの実際のパフォーマンスに、サイクルタイム、一貫性、柔軟性、およびプロセスに必要な手作業の介入量といった点で、目に見える違いが生まれます。
適切なEOATを採用すれば、ロボット本体を交換することなく、1つのロボットシステムで複数の部品タイプやプロセスに対応できます。製品が変更される場合、セットアップ全体を変更するのではなく、エンドエフェクタのみを適応させれば済むことがよくあります。
アーム先端の質量が軽くなれば、ロボットの動作速度が向上します。高速アプリケーションでは、その効果がすぐに累積するため、EOATのわずかな軽量化でもスループットに顕著な影響を与える可能性があります。
適切に設計されたEOATは、すべてのサイクルを通じて位置決め精度を一定に保つことができます。これは、自動組立や検査、あるいはプロセスのばらつきが製品のばらつきに直接つながるあらゆる場面で重要です。
手作業を自動化することで、反復的な作業が不要になります。また、重量物の取り扱い、鋭利なエッジ、高速移動など、真のリスクを伴う工程から作業者を遠ざけることができます。こうした点において、EOATは単なる効率化にとどまらず、その存在意義を十分に発揮します。
適切なエンドエフェクタ（EOAT）を採用すれば、ロボット本体を取り替えることなく、1つのロボットシステムで複数の部品タイプや工程に対応できます。製品が変更される場合、セットアップ全体を変更するのではなく、エンドエフェクタのみを適応させれば済むことがよくあります。
アーム先端の質量が軽くなることで、ロボットの動作速度が向上します。高速アプリケーションでは、その効果がすぐに累積するため、EOATのわずかな軽量化でもスループットに顕著な影響を与える可能性があります。
適切に設計されたEOATは、すべてのサイクルを通じて位置決め精度を一定に保つことができます。これは、自動組立や検査、あるいはプロセスのばらつきが製品のばらつきに直接つながるようなあらゆる場面で重要です。
手作業を自動化することで、反復的な作業が不要になります。また、重量物の取り扱い、鋭利なエッジ、高速移動など、真のリスクを伴う工程から作業者を遠ざけることができます。こうした点において、EOATは単なる効率化にとどまらず、その存在意義を十分に発揮します。
EOATは、自動車組立、医療機器製造、食品加工など、幅広い産業分野で活用されています。業界によって、高速仕分け、精密溶接、無菌包装などその用途は異なりますが、その根底にあるニーズは同じです。すなわち、大規模な生産において、部品に対して一貫性があり信頼性の高い操作を行うことです。 航空宇宙やエレクトロニクスといった先端分野では、複雑な複合材料や繊細な半導体ウェハーを損傷することなく扱うために、特注のツールが不可欠となっています。

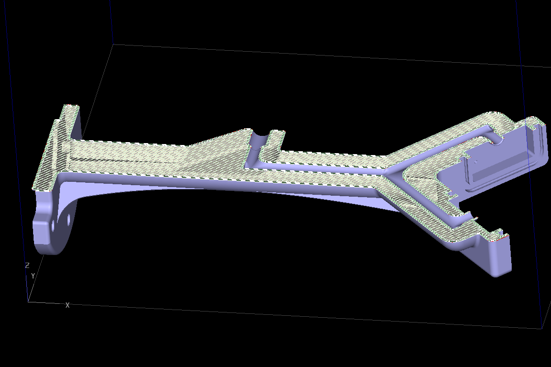

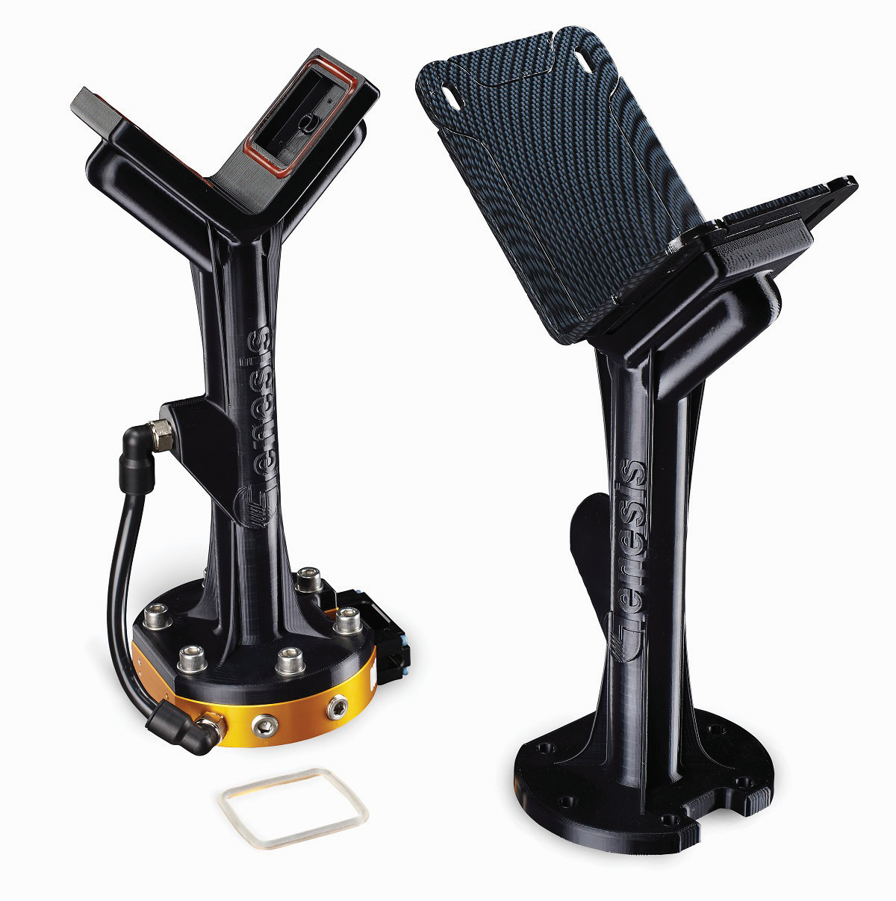

ジェネシス・システムズ・グループは、CNC加工されたEOATをFDM® 3Dプリント製のグリッパーに置き換えました。 リードタイムは20日から3日に短縮され、コストは90％以上削減され、ツール自体の重量も35ポンドから3ポンドへと軽減されました。これにより、ロボットの動作が高速化され、より小型で低コストなシステム全体の運用が可能になりました。

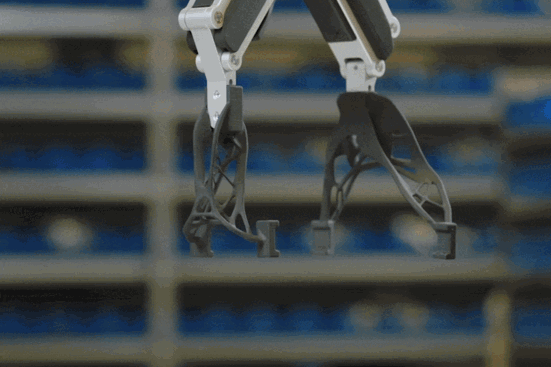

ある顧客事例では、Götz Maschinenbau社が、自社のシステムには重すぎたロボット用グリッパーを再設計しました。SAF™技術とPA11を採用することで、同社はわずか2日間で軽量かつ量産可能なツールを製造し、性能を維持しつつ重量を75％削減しました。
EOATは、溶接、組立、およびマテリアルハンドリングに使用されます。これらの用途では、大量生産に対応するため、強度、耐久性、および再現性が求められます。
ある自動車業界向けの用途では、3Dプリントされた真空グリッパーが、軽量性と高い剛性を兼ね備えることで、高速なハンドリングを実現しました。これにより、ロボットは精度を損なうことなく、より速く加速し、スループットを向上させることが可能になりました。
高速なピック・アンド・プレース、仕分け、パレタイジングが一般的です。真空式ハンドリングツールは、速度が最優先される軽量で動きの速い製品に最適です。 ある包装ラインでは、軽量なEOAT（エンド・オブ・アーム・ツール）により、主にツールの慣性を低減し、剛性対重量比を向上させたことで、ピック・アンド・プレースの速度を毎分400個まで引き上げることができました。
SAF™ ベースのツールには、もう 1 つの実用的な利点があります。それは、1 回の製造で複数のグリッパーを生産できることです。これにより、リードタイムとコストを削減しつつ、生産ライン全体で一貫した性能を維持することができます。

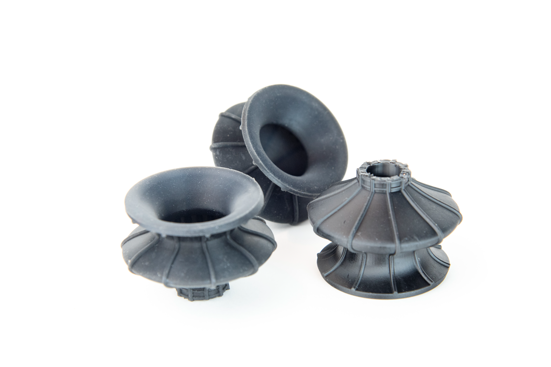

小型で繊細な部品では、ミスを許容する余地はほとんどありません。この規模の損傷や汚染は、部品全体の機能を損なう恐れがあります。通常、ソフトタッチやエラストマー製のグリッパーが解決策として採用され、表面に傷をつけることなく、部品を確実に扱うための十分な制御性を提供します。
ある事例では、剛性のある構造と柔らかい接触面を組み合わせたデュアルマテリアルEOATが問題を解決しました。これは、安定した把持を可能にする十分な剛性を持ちつつ、把持物を傷つけないほど優しい接触面を備えています。
ハンドリングツールは、製品に傷をつけず、衛生的な環境に適したものでなければなりません。EOATは、選別、包装、および製品の取り扱いに使用されます。
熱可塑性樹脂製のEOAT材料は、衝撃を自然に吸収し、製品への傷や跡の付着を防ぎます。このため、表面品質が重要なデリケートな製品や完成品の取り扱いにも最適です。
複雑な形状や先端材料には、カスタムEOATソリューションが必要です。軽量なツールは制御性を向上させ、ロボットシステムへの負荷を軽減します。
複合材料の加工用途では、部品ごとに特注のEOATが必要となる場合が多くあります。ある事例では、重量のある金属製グリッパーから軽量ツールへの切り替えにより、重量を90％以上削減し、ロボットの動作速度を向上させるとともに摩耗を低減させました。
繊細な部品、厳しい公差、規制された環境……医療機器の生産において、ばらつきを許容する余地はほとんどありません。ある事例では、最適化されたEOATにより、プロセスに求められる精度を維持できるほど振動を低く抑えつつ、大規模かつ一貫性のある再現性の高いハンドリングを実現しました。
優れたEOATの設計は、製造プロセスではなく、その作業内容から始めるものです。つまり、何よりもまず、ワークの特性、可搬重量、環境上の制約を徹底的に検討し、その上で、サイクルタイムの目標がアームの可動範囲という物理的な限界とどのように整合するかを検討する必要があります。 既製の部品を採用するのが妥当か、それとも3Dプリントによる特注ソリューションへの投資が価値あるものになるかは、通常、ワークピースの複雑さと、その用途が実際にどの程度の精度を要求しているかによって決まります。

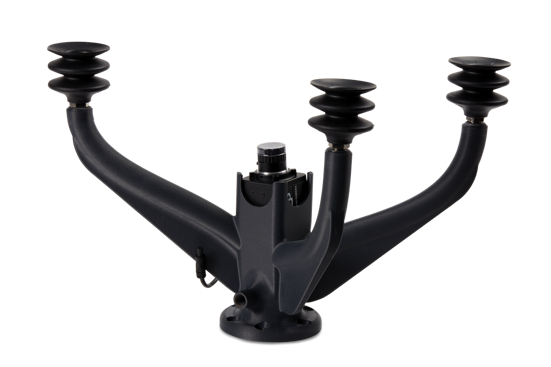

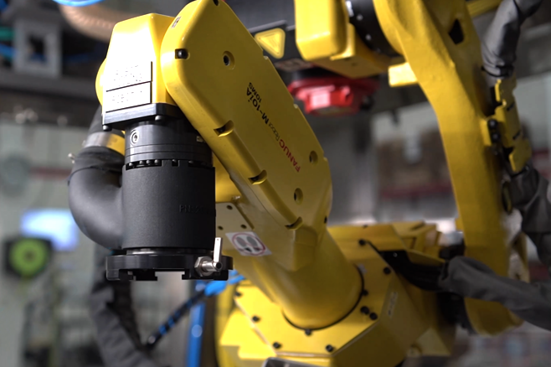

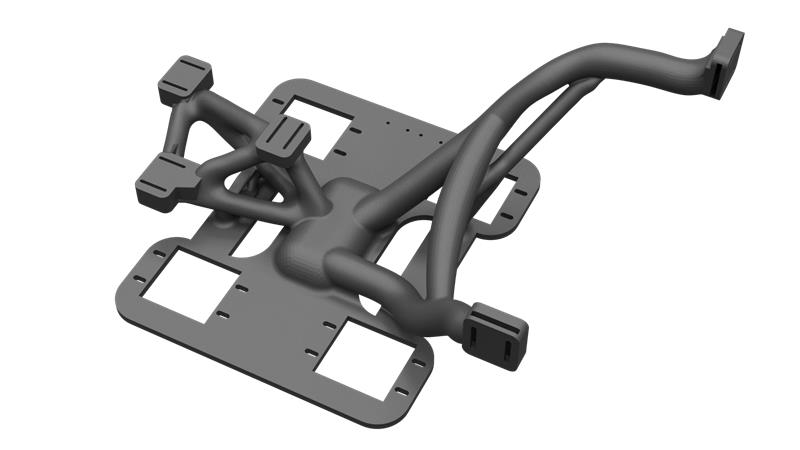

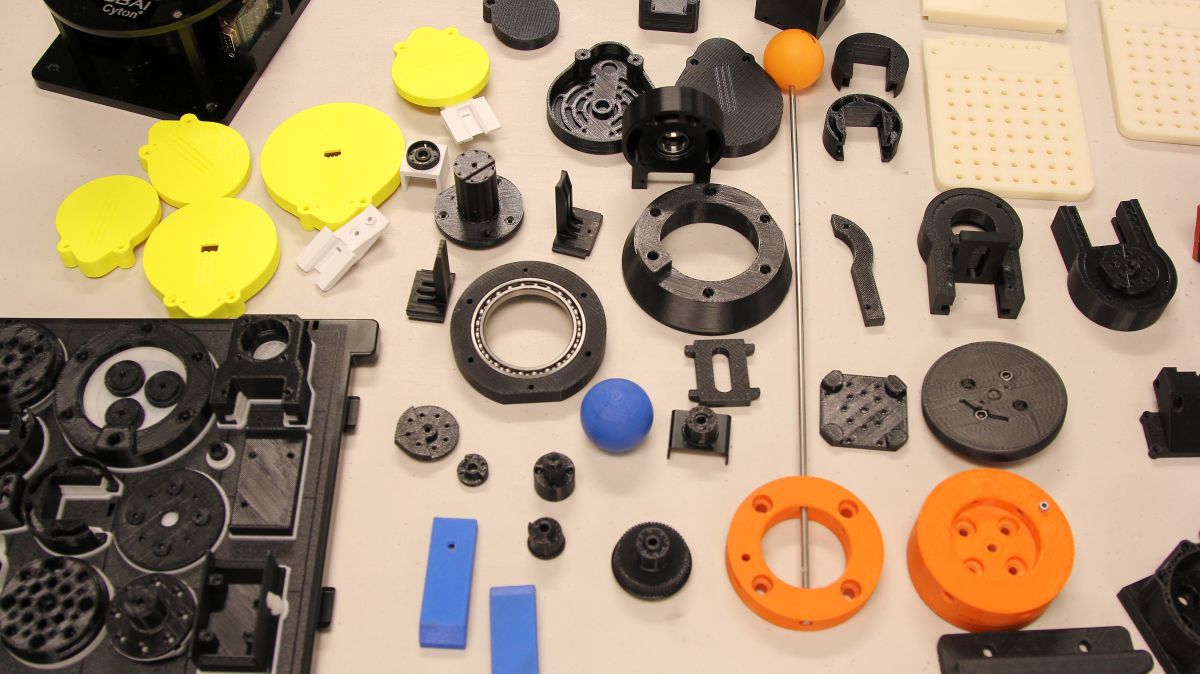

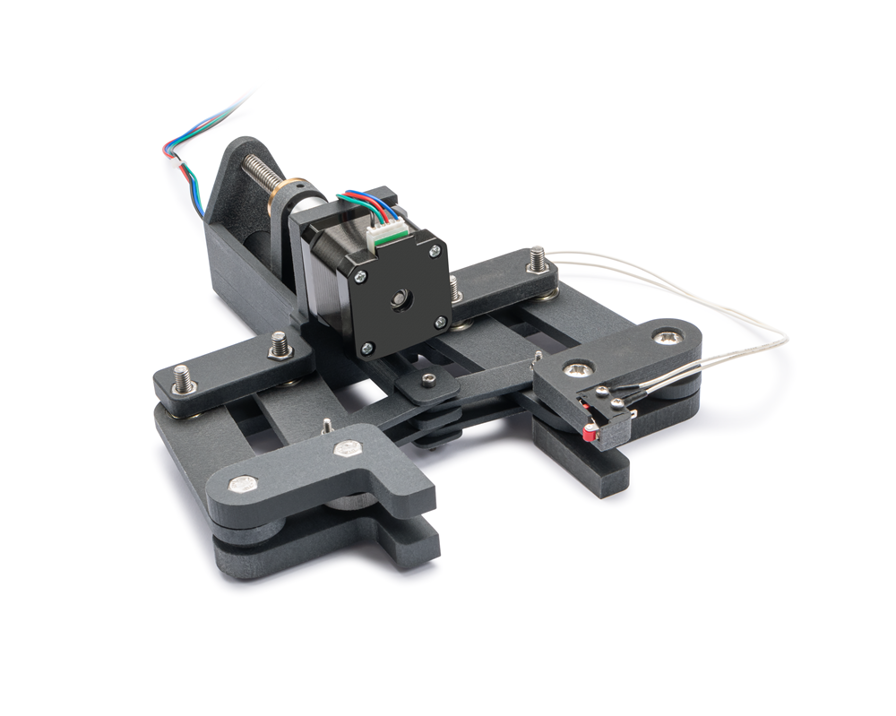

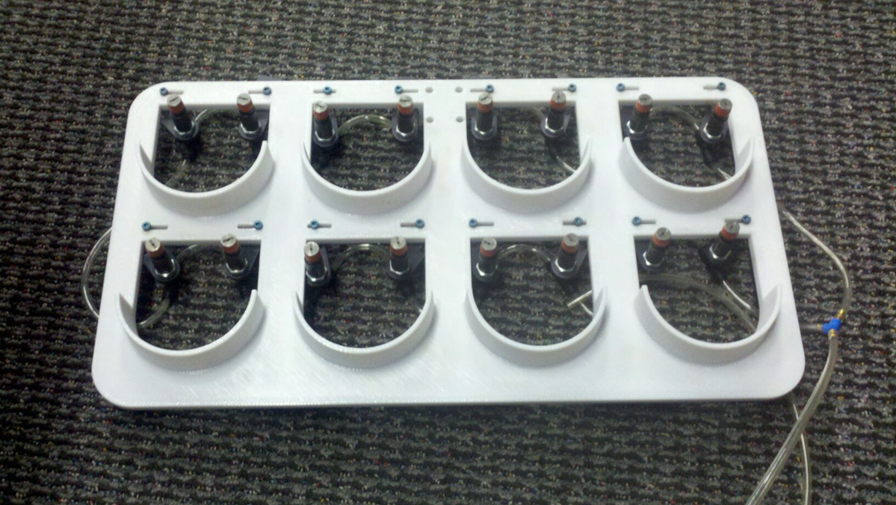

デルコール社は、SAF™ 3Dプリント技術を採用することで、従来の積層造形法と比較して部品完成までの時間を50％短縮し、金型コストを60％削減すると同時に、量産に求められる品質の一貫性を維持しました。
形状、サイズ、重量、表面状態はすべて、EOATの設計に影響を与えます。壊れやすい部品、不規則な形状の部品、あるいは形状にばらつきが大きい部品の場合、その形状に密接に適合するカスタムソリューションが必要となることがよくあります。
FDM®およびSAF™ベースの3Dプリンティングを活用することで、エンジニアは部品に合わせてEOATを設計することができ、その逆ではありません。これには、ソフトタッチ表面の追加、真空チャネルの組み込み、あるいは機械加工では困難な有機的な形状の創出などが含まれます。
これにより、実際には、繊細な部品や複雑な部品を損傷することなく、より確実にハンドリングすることが可能になります。
EOATの重量は、ロボットの性能に直接的な影響を及ぼします。ツールが重くなると、利用可能な可搬重量が圧迫され、リーチが制限されるほか、時間の経過とともにモーターや関節への摩耗が増加します。
熱可塑性プラスチックを使用した3DプリントのEOATは、金属製に比べて重量を最大90％削減できるため、効率と寿命に大きな違いをもたらします。
また、設計時に内部密度を変化させ、強度が必要な部分には材料を追加し、それ以外の部分では材料を減らすことも可能です。
サイクルタイムは、多くの場合、自動化における主要な推進要因となります。生産を高速化するには、慣性を最小限に抑え、急速な加速に対応できるEOATが必要です。
FDM® および SAF™ システムで使用される軽量かつ高剛性の材料により、精度は損なうことなくロボットの動作を高速化できます。包装用途では、これにより、最適化された EOAT 設計を用いて、1 分あたり最大 400 個の処理能力を実現しています。
ロボットアームの先端にあるツールの質量を低減することは、サイクルタイムに直接的かつ測定可能な影響を与えます。

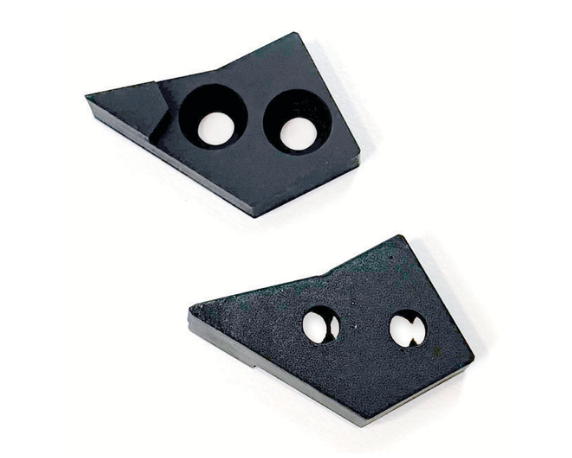

温度変化、粉塵、湿気、化学物質など、工場環境はツールにとって過酷なため、材料の選択が重要になります。エンジニアリンググレードの熱可塑性プラスチック、特に P3™ DLP で使用されるものは、化学物質、衝撃、摩耗に対して優れた耐性を発揮します。
統合された設計も役立ちます。例えば、密閉された真空チャネルにより、最初に故障しやすい露出したホースや外部コンポーネントを排除できます。
単純で反復性の高い用途であれば、既製のEOATでも十分に機能します。しかし、部品が複雑になったり、性能要件が厳しくなったりすると、カスタム製ツールが必要になります。 いずれにせよ、実際のソリューションの多くは、性能とコストの適切なバランスを実現するために、3Dプリントされた構造と市販のアクチュエータ、バルブ、真空カップを組み合わせた、その中間の形をとっています。
従来のカスタムツール製作はCNC加工を意味し、リードタイムは数週間、1ツールあたり数千ドルのコストがかかります。 FDM®、P3™ DLP、およびSAF™ベースの3Dプリンティングを利用すれば、同じ作業を社内で数日で完了でき、通常、リードタイムを70～85％短縮し、コストを75～85％削減できます。 それ以上に実用的なメリットは、反復設計です。金型を迅速に再プリントできるため、エンジニアは初期段階で設計を確定してその結果に甘んじるのではなく、実環境下でテストを行い、時間をかけて設計を改良することができます。
メーカー各社は、コスト、スピード、性能といった一般的な課題を解決できることから、EOATの製造に3Dプリンティングをますます活用するようになっています。従来のEOATは、多くの場合、組み立てが必要な複数の部品から構成されています。積層造形技術を用いれば、これらを単一の部品に統合できるため、組み立て時間、コスト、および潜在的な故障箇所を削減できます。
3Dプリンティングにより社内での製造が可能となり、チームは外部のサプライヤーに依存することなく、ツールを迅速に製作・修正できるようになります。
設計の柔軟性は大きな利点です。エンジニアは以下のことが可能になります：
これにより、組み立ての複雑さが軽減され、一般的な故障箇所が排除されます。トヨタの取り組みをご覧ください。

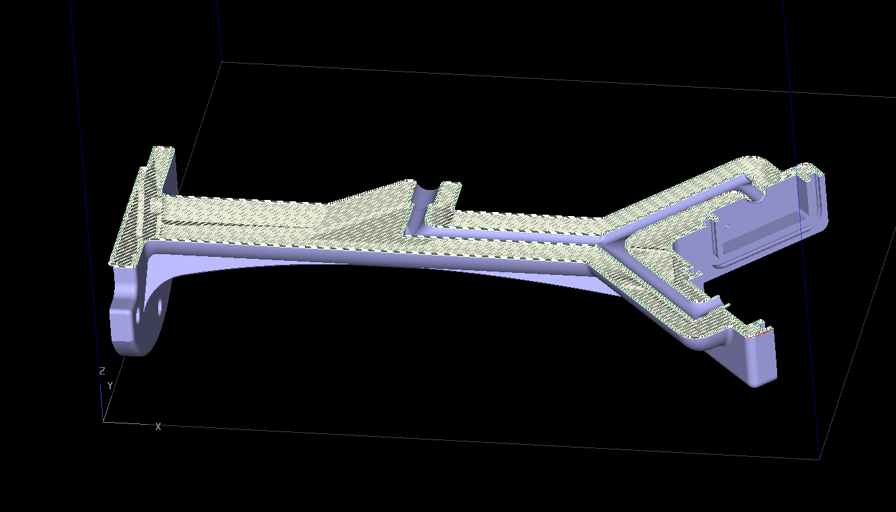

また、積層造形技術を用いることで、内部真空チャネル、埋め込み型ハードウェア、部品識別情報などの機能を金型に直接組み込むことが可能となり、外部部品の必要性を低減し、システム全体を簡素化できます。
軽量化も大きなメリットの一つです。ロボットの速度は、
ロボットが移動しなければならない重量によって制限されます。軽量なEOATはロボットアームへの負荷を軽減し、より高速な動作と摩耗の低減を可能にします。重量16kgの金属製EOATを1.5kgの3Dプリントポリマー製に置き換えることで、速度が10倍に向上しました。
ある顧客のアプリケーションでは、製造に20日を要し、コストが約8,000ドルかかっていた特注の金属製グリッパーが、3日で完成する3Dプリントツールに置き換えられました。 重量は35ポンドから3ポンドに軽減され、真空チャネルが設計に直接組み込まれたことで、外部ホースは完全に不要となりました。
EOATの中には市販品で容易に入手できるものもあり、単純で標準化された用途では、それが良い選択肢となる場合が多い。
しかし、部品が複雑だったり公差が厳しかったりする場合は、特定の用途に合わせて設計された特注ツールの方が通常は価値があります。 それを外部の加工業者に委託すると、リードタイムが数週間、場合によってはそれ以上かかります。社内で3Dプリントすれば、翌朝には完成しています。以下の場合は、市販のEOATを使用してください：
以下の場合は、3Dプリント製のEOATを使用してください：
特に最後のシナリオは、柔軟性、スピード、性能のすべてが調和して機能することが求められ、画一的なアプローチでは対応が難しい、少量多品種生産の環境において最も重要です。
EOAT はロボットシステムの中では些細な詳細のように見えるかもしれませんが、速度、信頼性、製品品質に直接的な影響を与え、何かが変化した際にシステム全体がどれほど迅速に適応できるかを決定づける要素となります。 多くの製造業者にとって、これはロボット本体に手を加えることなく改善を図れる、最も現実的な分野の一つです。
