フィクスチャーの確認：用途、種類、仕組み

「チェック用治具」とは何ですか？

検査治具は、製造された部品が指定された寸法や公差を満たしているかどうかを確認するために使用される高精度な検査ツールです。生産工程で工具を誘導するジグとは異なり、検査治具は部品を正確に位置決めし、再現性のある寸法検査や嵌合確認を行います。これにより、最終組立の前に、幾何学的要件を満たす部品を迅速かつ確実に特定することができます。

検査治具の主な機能

検査治具は、現場での検査に一貫性をもたらします。これらがなければ、作業者によって部品の測定方法がわずかに異なり、結果にばらつきが生じ始めます。部品の保持方法と測定方法を固定化することで、品質管理と品質保証の両方を確実に掌握できます。これにより、チームは部品を確実に比較し、定義された公差に基づいて明確な判断を下すことができます。

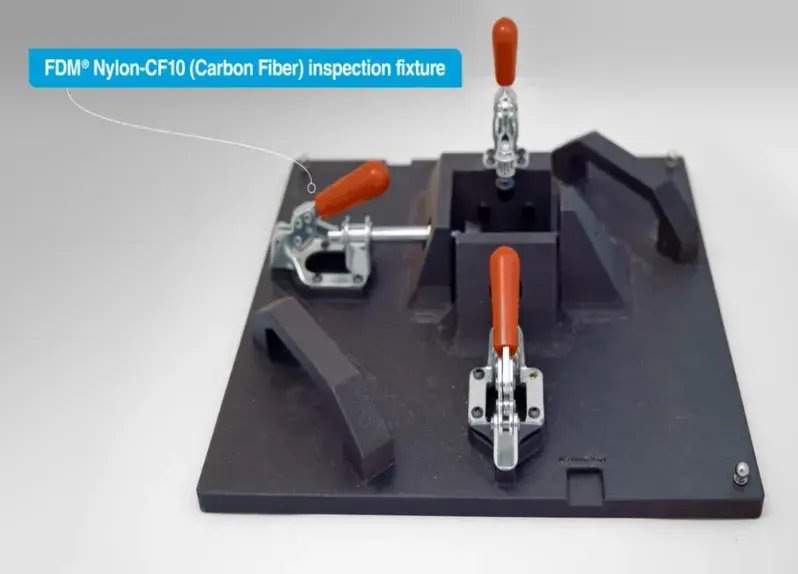

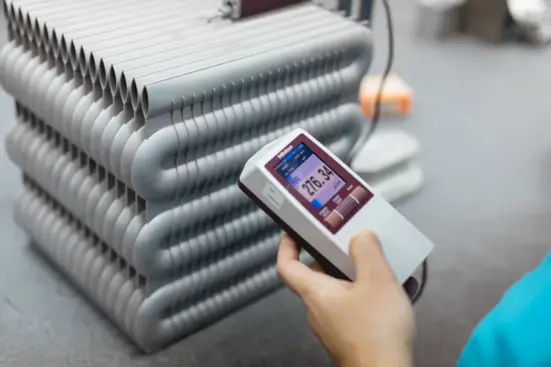

寸法検証

検査治具を使用することで、部品を安定して固定し、正確に測定することができます。わずかな動きでも測定値に誤差が生じるため、部品を安定させておくことが重要です。

検査治具は部品を所定の位置に固定するため、検査担当者は穴の位置、エッジのプロファイル、表面の平坦度などの特性を確認できます。 簡易なチェックであれば、通常はゴー／ノーゴーゲージやインジケーターで十分ですが、より詳細な検査を行う場合は、プローブやデジタル表示器を使用して正確な測定値を取得します。

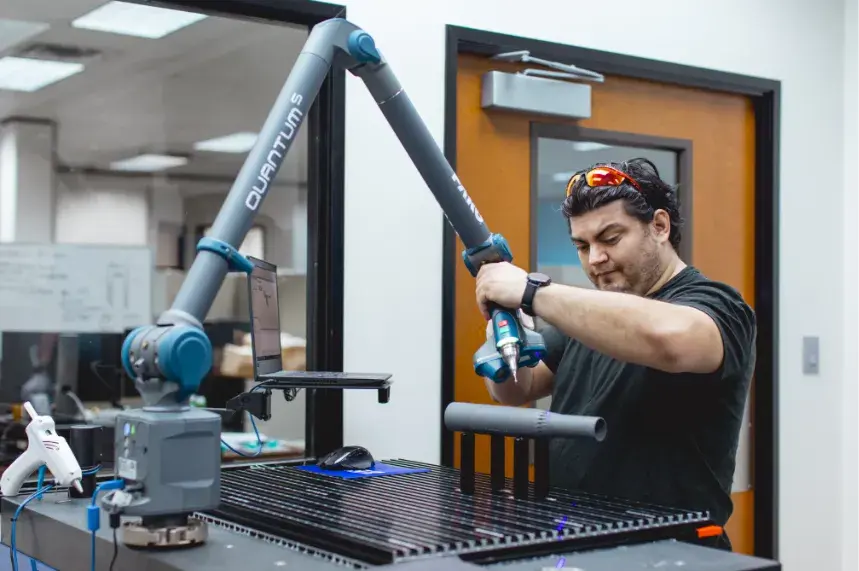

部品の形状が特に複雑な場合、チームはCMM（三次元測定機）用治具を使用します。これらは部品を確実に固定し、三次元測定機が1回のセットアップで複数の特徴を測定できるようにします。これにより、測定誤差や時間の浪費の主な原因となる位置調整の回数を減らすことができます。

品質管理

生産ラインでは、迅速な判断が求められます。検査治具を使用することで、作業者は数秒で部品を検査し、次の工程に進むことができます。

すべてを手作業で測定する代わりに、治具を使えば規格外かどうかが即座にわかります。例えば、作業員はブラケットを治具にセットするだけで、数秒で位置合わせや嵌合状態を確認できます。正しく収まらなかったり、主要な寸法と合致しなかったりした場合は、不合格となります。

ポカヨケ治具は、さらなるリスク要因を排除します。部品を正しい位置に強制的に固定するため、作業者が誤った検査を行うことができません。これは、些細なミスが瞬く間に拡大してしまう大量生産の現場において不可欠な仕組みです。

部品の位置決め

正確な検査は、正確な部品の位置決めから始まります。部品の位置決めが不正確であれば、測定には何の意味もありません。

検査用治具では、基準点、位置決めピン、およびトグルクランプを含むクランプを使用して部品を所定の位置に固定し、すべての部品について、毎回適切な位置合わせと一貫した再現性を確保します。

実際には、最終組立における部品の配置に合わせて治具を設計します。これにより、穴の位置ずれや部品間の嵌合不良といった問題を早期に発見できます。大型部品の場合は、部品に直接装着するタイプの治具を使用することもあります。繰り返し検査を行う場合は、通常、専用の検査ステーションに設置された固定式治具が用いられます。

標準化

検査治具を使用することで、誰が検査を行っても一貫した検査結果が得られます。すべての作業者が同じセットアップに従い、同じ基準点を使用することで、比較可能な結果が得られます。

このレベルの標準化により、品質管理を損なうことなく生産規模を拡大することが可能になります。あるシフトで検査された部品は、次のシフトでの検査結果と一致します。

多くの治具は、物理的なマスター部品として機能し、「正しい」状態を定義します。これにより、時間の経過とともにばらつきが低減され、一貫性が向上し、生産速度を落とすことなく、チームが厳しい幾何公差を維持できるようになります。

検査治具の仕組み

検査治具を使用することで、制御された再現性のある方法で部品を検査することができます。部品の設置方法、測定方法、判定方法を明確に定めることで、ばらつきを排除し、生産工程全体を通じて一貫した品質管理と信頼性の高い寸法検証を実現します。

基準部品のベースライン

すべての検査治具は、基準から始まります。ほとんどの場合、理想的な形状を表すマスター部品またはCADベースの基準点を用いて、この基準を定義します。

この「基準」が、すべての公差の目標値となります。検査対象となるすべての部品は、この同じ基準と比較されます。これにより、作業者、シフト、検査設定を問わず、一貫した標準化が実現されます。

部品のセットアップと固定

オペレーターは部品を治具にセットし、定義された基準点を使用して位置決めを行います。位置決めピン、ネスト、クランプが部品を所定の位置に固定し、安定した再現性のある向きで保持します。

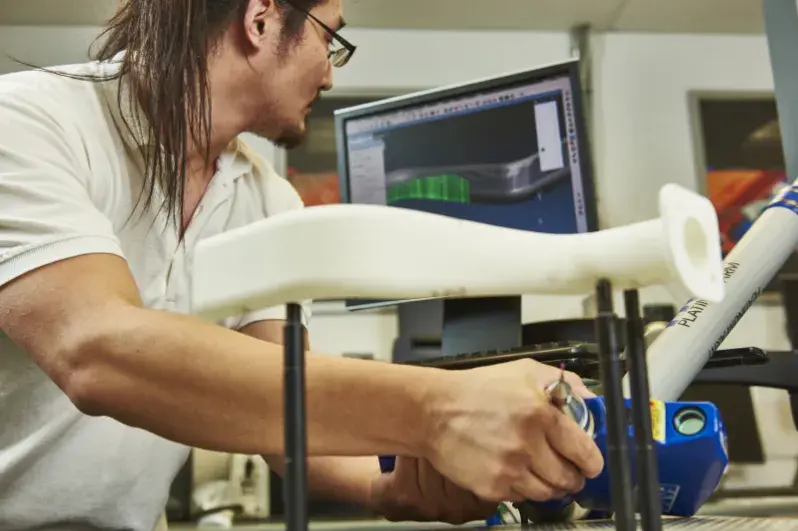

検査治具の6つの主な種類

部品、検査方法、および求められる精度レベルに基づいて、必要な治具の種類を選択することが重要です。検査治具の種類ごとに、品質管理を異なる形でサポートします。

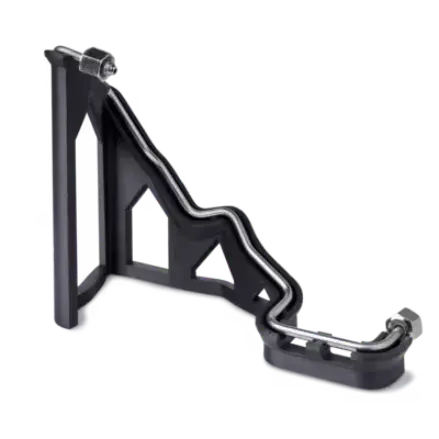

固定式治具

固定式治具は、特定の部品専用に設計され、設置場所が固定されています。セットアップが変更されることがないため、作業者は常に同じ方法で部品をセットし、同じ結果を得ることができます。

位置決めピンやクランプがすべてを所定の位置に固定します。検査の合間に位置がずれることがないため、オペレーターやシフトを問わず、一貫した結果が得られます。大量生産において、このような信頼性は他の方法では得難いものです。

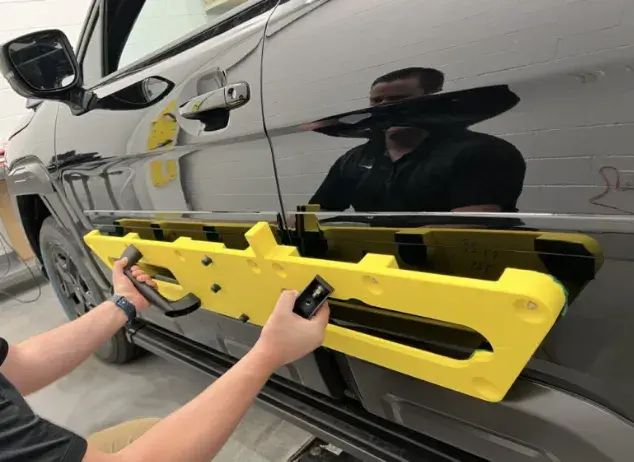

適用型治具

部品が大きすぎる場合や移動が困難な場合には、アプライ型治具を使用します。部品を治具まで運ぶのではなく、治具を部品まで持ち込む方式です。

これは、大型の自動車用パネルやアセンブリでよく見られます。治具は部品に直接取り付けられ、その場で特定の形状特性を検査します。オペレーターは、部品をラインから取り外すことなく、適切な位置合わせを維持したまま、ゴー/ノーゴーゲージやインジケーターを使用して、対象を絞った寸法検証を行うことができます。

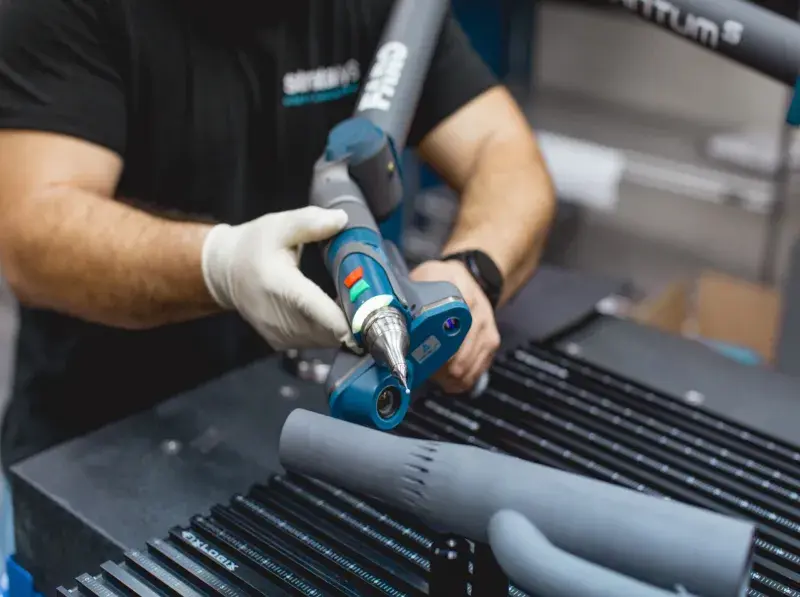

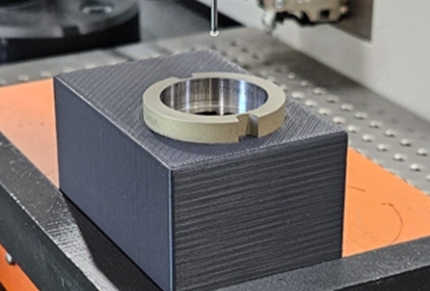

CMM用治具

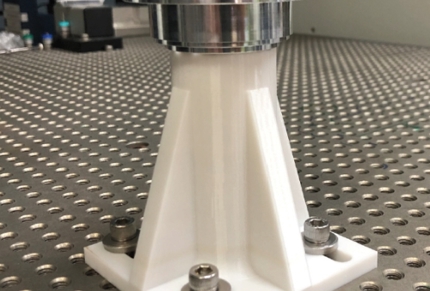

高精度な測定が必要な場合、CMM用治具を使用します。これらの治具は、座標測定機がプローブを用いて詳細な形状データを取得する間、ワークを確実に固定します。

優れた治具設計は、ワークを所定の向きで安定させ、1回のセットアップで可能な限り多くの測定対象にアクセスできるようにします。保持金具（ワークを所定の位置に固定するピン、クランプ、ロック要素など）は、測定中にワークがずれないよう十分にしっかりと保持すると同時に、重要な測定面がプローブにアクセスできる状態を維持する必要があります。

機能・組立用治具

機能試験用または組立試験用治具は、部品を個別に測定するだけでなく、部品同士がどのように組み合わさるかを確認するために使用します。

これらの治具は、実際の組立条件を再現します。例えば、ボディパネルの隙間や面一状態を確認したり、嵌合する部品間の位置合わせを検証したりすることができます。治具は物理的な基準部品として機能し、最終組立の前にすべての部品が正しく位置合わせされていることを確認するのに役立ちます。

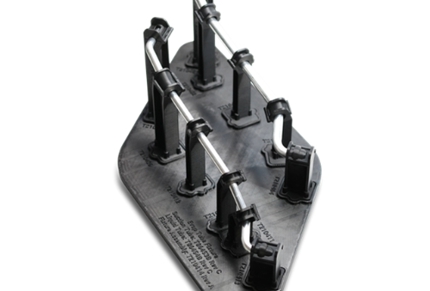

ゴー／ノーゴーゲージ

迅速な判断が必要な場合には、合否ゲージを使用します。これらの治具は、特定の特徴が公差範囲内にあるかどうかを即座に判断できます。

詳細な測定は行われません。部品が適合するか、しないかのどちらかです。そのため、詳細なデータよりもスピードと一貫性が重視される大量生産の品質管理に最適です。

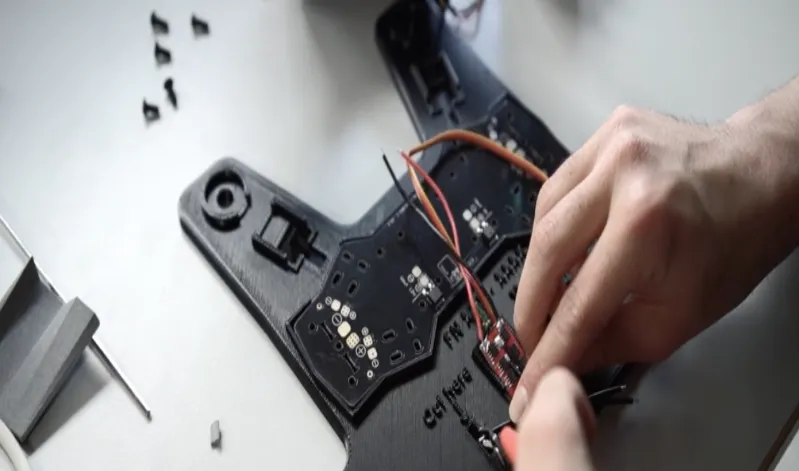

ポカヨケ治具

ポカヨケ治具は、検査ミスを排除するために使用します。これらは部品のセット方法を制御し、作業者が誤った位置にセットできないようにします。

これにより、部品が正しい位置に保持され、結果の一貫性が確保され、ばらつきの一般的な原因が排除されます。高スループットの環境では、このレベルの制御が、安定した信頼性の高い品質の維持に役立ちます。

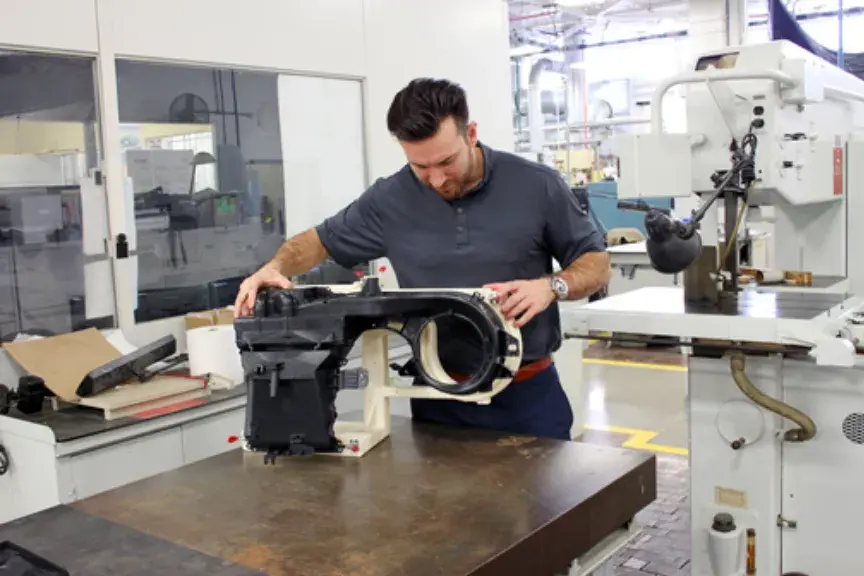

検査治具の一般的な用途

検査治具は、部品を迅速かつ一貫して検証する必要があるあらゆる場面で使用されます。これらは、ばらつきを抑制し、欠陥を早期に発見し、時間のかかる検査方法に頼ることなく生産を円滑に進めるのに役立ちます。

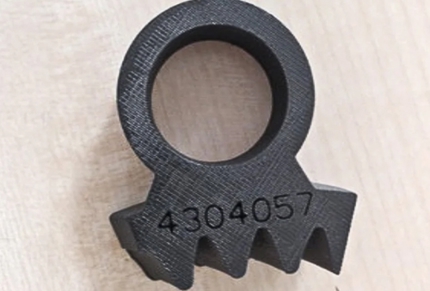

3Dプリントを活用して、より優れた検査治具を作ろう

従来の検査用治具は、加工に数週間を要し、製造コストも数千単位になることがあります。3Dプリントを利用すれば、そのリードタイムを数週間から数日に短縮でき、金型コストも最大93％削減できます。

しかし、それでもなお、治具の設計そのものが従来はボトルネックとなっていました。誰かがCADファイルを作成する必要があり、それは通常、専門家の手配を待つことを意味していました。

trinckle 3D社との提携により、同社の「fixturemate」ソフトウェアをGrabCAD Print Proに直接統合しました。これにより、治具の設計プロセスが自動化され、製造現場の誰もがCADの知識がなくても、数分でカスタマイズされた、すぐに印刷可能な治具を作成できるようになります。 このソリューションは、部品の形状に基づいて幾何形状を自動算出することで、治具の設計時間を最大80％短縮し、部品を確実に固定しつつ、検査が必要な表面へのアクセスを完全に確保します。

その結果、エンジニアや外部サプライヤーへの依存を排除し、部品からプリント済み治具までの完全なワークフローが実現します。摩耗した治具の交換、生産ライン全体での検査の拡大、あるいは新部品の検証など、どのような場面においても、品質管理をより迅速かつ柔軟に維持できる手段となります。
