3Dプリンターによるラピッドプロトタイピングのステップバイステップガイド

3Dプリンティングにおける「ラピッドプロトタイピング」とは何を意味するのか？

3Dプリンティングによるラピッドプロトタイピングは、今や現代の製品開発において欠かせない要素となっています。

外注したモデルを数週間待ったり、早い段階で金型製作に踏み切ったりする代わりに、ラピッドプロトタイピングを活用すれば、デジタル設計から実物プロトタイプへと、数日、あるいは数時間で移行することができます。3Dプリントを用いたラピッドプロトタイピングを行うデザイナーやエンジニアは、アイデアをより迅速に検証し、仮説を早期にテストし、修正に多額の費用がかかる前に問題を発見することができます。

実物のプロトタイプがあれば、部品の組み合わさり方、手にした時の感触、基本的な使用時にコンポーネントが期待通りに動作するかなど、画面上では見つけにくい問題も明らかになります。開発プロセスの段階に応じて、3Dプリントによるラピッドプロトタイプは、シンプルなコンセプトモデルから、より現実的で忠実度の高いモデルまで多岐にわたり、それぞれ異なる種類の意思決定を支援します。

本ガイドでは、デジタル設計の作成から印刷、テスト、反復に至るまで、3Dプリントを用いたラピッドプロトタイピングの仕組みについて解説します。

3Dプリントにおけるラピッドプロトタイピングとは、デジタル設計を迅速に物理的な試作モデルに変換することを意味します。これにより、チームは製品が量産に入る前に、アイデアをテストし、設計を確認し、改善を加えることができます。

金型製作や機械加工、外部サプライヤーへの依頼を待つ代わりに、CAD設計から直接実物部品へと移行できます。設計の変更、再プリント、再テストを短期間のサイクルで繰り返せるため、設計、適合性、または使いやすさに関する問題を、変更が簡単でコストも抑えられる初期段階で発見しやすくなります。

Trek Bicycleのような企業は、ラピッドプロトタイピングを活用して早期に実物に近いパーツを手元に用意することで、チームが仮定や画面上のレビューではなく、実際のフィードバックに基づいて方向性を統一できるようにしています。

3Dプリンターによるラピッドプロトタイピングの仕組みは？

3Dプリントによるラピッドプロトタイピングでは、デジタルワークフローを活用することで、金型や複雑なセットアップを必要とせずに、CAD設計から実物のプロトタイプへと迅速に移行できます。

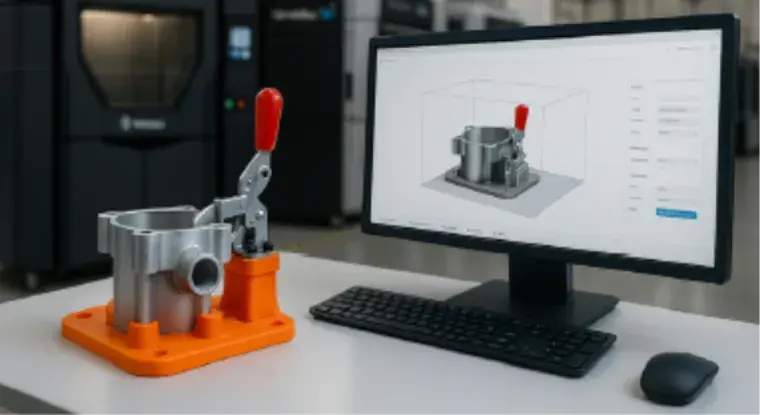

まず、プロトタイプの形状や特徴を定義したCADモデルから始めます。スライシング（積層）またはプリント準備ソフトウェアが、設計データを3Dプリンターが実行可能な指令に変換し、印刷用のファイルを準備します。その後、プリンターは積層造形プロセスを用いてプロトタイプを作成します。これは、制御された段階的な方法で部品を構築し、必要な箇所にのみ材料を追加していく手法です。

CADから直接プリント部品を作成できるため、積層造形を用いたラピッドプロトタイピングでは、迅速な反復設計が可能となり、制作過程において設計を容易に改良することができます。

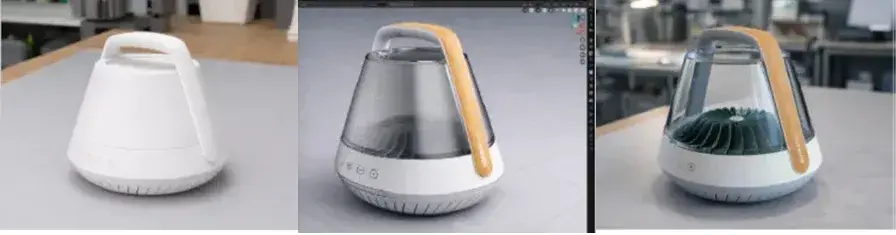

ステップ・バイ・ステップのラピッド・プロトタイピング・プロセス

ラピッドプロトタイピングは本質的に柔軟性が高いものの、ほとんどの3Dプリントプロジェクトでは、アイデアから実機テストへと、体系的かつ再現性のある方法で進めるという共通のプロセスが踏まれています。

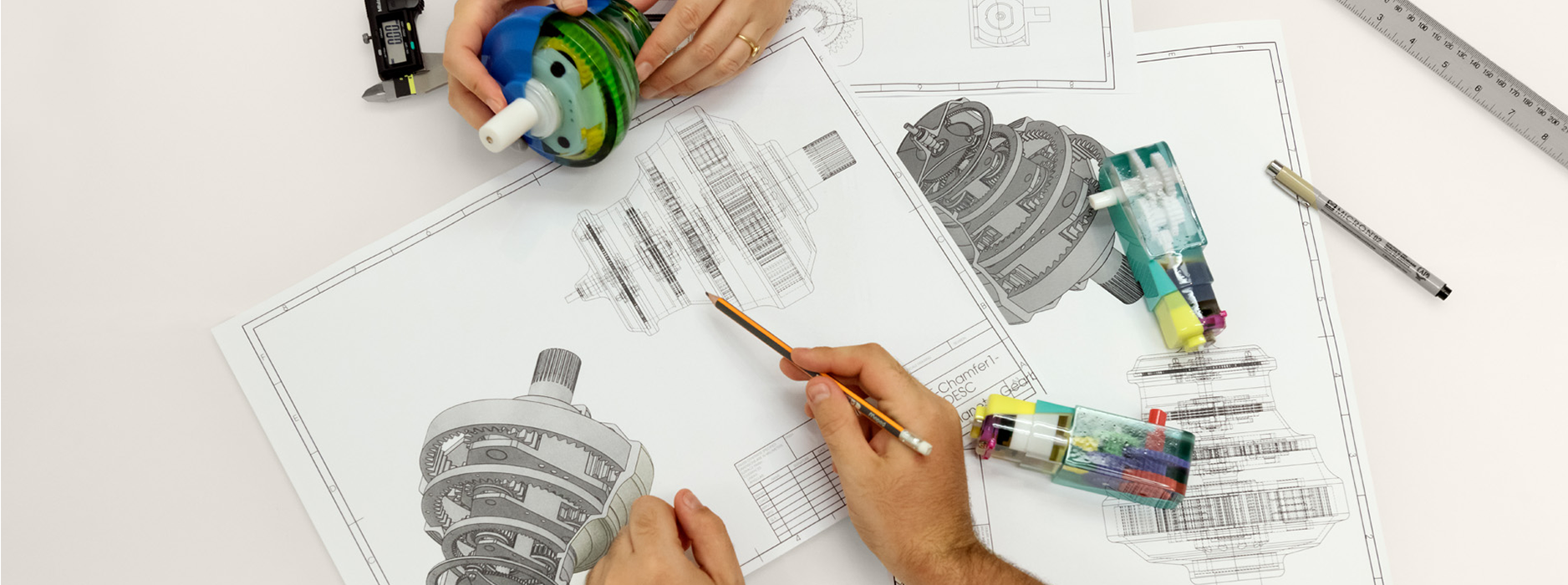

ステップ1：コンセプト開発とCAD設計

ラピッドプロトタイピングのプロセスは、検証すべき対象を定義することから始まります。それは、全体的な形状、基本的なフィット感、あるいは初期の機能要件などです。この意図を、テストに必要な詳細度を反映したCADモデルに落とし込みます。

デザイナーは形状と使いやすさに注力し、エンジニアは寸法、公差、組み立てを考慮します。この段階を早期に正確に確立することで、各プロトタイプから有益なフィードバックが得られるようになります。

ステップ2：適切な3Dプリント試作技術の選定

ラピッドプロトタイピングにおける3Dプリントの最も重要なステップの一つは、用途に適した手法を選択することです。

ラピッドプロトタイピングのワークフローにおいて、3Dプリント技術は、迅速なコンセプトモデルから高精度な機能部品、リアルな視覚モデルに至るまで、それぞれの目的に応じて異なる役割を果たします。

早い段階で適切な手法を選定することで、ラピッドプロトタイピングプロセスの効率を維持し、各反復が検証対象の具体的な課題に確実に応えることを保証できます。

ステップ3：プロトタイピング用材料の選定

材料の選択は、プロトタイプから得られる知見に影響を与えます。

ラピッドプロトタイピングの材料は、外観、表面品質、リアリティ、あるいは強度、柔軟性、機能性能に基づいて選択できます。

3Dプロトタイピングの材料をプロトタイプの目的に合わせることで、チームは余分な時間、コスト、複雑さを増すことなく、はるかに信頼性の高いフィードバックを得ることができます。材料については、以下で詳しく見ていきます。

ステップ4：プロトタイプの3Dプリント

ここで、3Dプリンターがそのデジタルモデルを実物のパーツに変換します。3Dプリンターがプロトタイプを造形し、向きや解像度などの設定によって、精度、表面品質、造形時間を調整できます。

このプロセスは繰り返し可能であるため、チームはラピッドプロトタイピングのワークフローを迅速に進め、最初からやり直すことなく、何度も改良を繰り返すことができます。

ステップ5：後処理と仕上げ

後処理には通常、サポート材の除去や洗浄などの作業が含まれます。プロトタイプが何を示す必要があるか、あるいは使用している技術によっては、表面の軽い平滑化や基本的なディテールの仕上げも含まれる場合があります。

ラピッドプロトタイピングのプロセスを迅速かつ集中した状態に保つため、仕上げ作業はプロトタイプの最終目標に沿ったものにしてください。これにより、反復、バージョンの比較、そしてそこから学ぶことが容易になります。

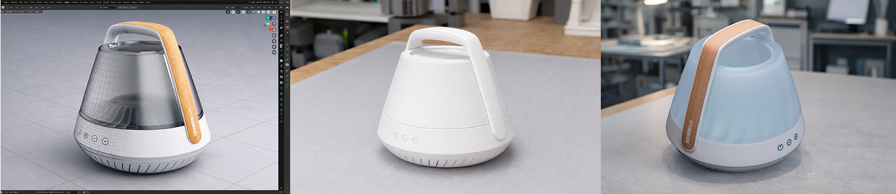

ステップ6：テスト、評価、および反復

ラピッドプロトタイピングのワークフローの最終段階では、プロトタイプをテストし、そこから得た知見を次の改訂に反映させます。ラピッドプロトタイプのテストには、プロトタイプが検証すべき内容に応じて、視覚的な確認、適合性や組み立てのチェック、公差の確認、あるいは機能テストなどが含まれます。

この「テストと反復」のループこそが、ラピッドプロトタイピングの反復可能なステップを真に効果的なものにしています。各反復は、設計の改善、問題の早期発見、そして量産前のリスク低減に寄与します。

3Dプロトタイピング材料

3Dプロトタイピングに最適な材料とは？

最適な3Dプロトタイピング材料とは、プロトタイプから得たい情報に合わせて選ぶものです。ラピッドプロトタイピングにおいて、万能な「最適な」材料というものは存在しません。適切な選択は、外観、フィット感、耐久性、あるいは基本的な機能性能のいずれを確認したいかによって異なります。

場合によっては、最終製品と同じ素材を使ってプロトタイプを作成するのが最良の選択肢となります。そうすることで、実際の使用環境下で製品がどのように振る舞うかについて、最もリアルな知見を得ることができるからです。

しかし、多くの場合、ラピッドプロトタイピングの材料は、リアリティ、スピード、実用性のバランスを考慮して選ばれます。テストが必要な特性を忠実に再現する材料を選択することで、開発プロセスを遅らせることなく、信頼性の高いフィードバックを得て、確信を持って意思決定を行うことができます。

プロトタイプの目的に合わせた材料の選定

最適なラピッドプロトタイピング材料の選択は、プロトタイプで何を検証しようとしているかによって異なります。開発の各段階には適した材料が異なり、適切なものを選ぶことで、プロトタイプが誤解を招く結果ではなく、有用で信頼性の高い知見をもたらすことを確実にすることができます。

プロトタイプの材料特性は、その外観のリアルさ、使用時の挙動、そして摩耗するまでの取り扱い・試験可能期間に直接影響します。各製作の目的に応じてラピッドプロトタイピングの材料を適切に選択することで、まだそのレベルの精度は必要とされないプロトタイプを過剰に設計することなく、より早い段階で適切な判断を下すことができます。

設計検証のために

視覚的およびユーザー体験の評価において、デザイナーは正確な色、透明感、表面の質感、細部まで再現できる素材を選ぶことがよくあります。こうしたラピッドプロトタイピング用素材を使用することで、CMF（色、素材、仕上げ）の評価、光と表面の相互作用の理解、そして製品を手にした際の感触の評価が容易になります。

こうしたフィードバックは、ローファイモデルや単なるデジタル図面では得にくく、特にステークホルダーによるデザインレビューの際には非常に貴重な情報となります。

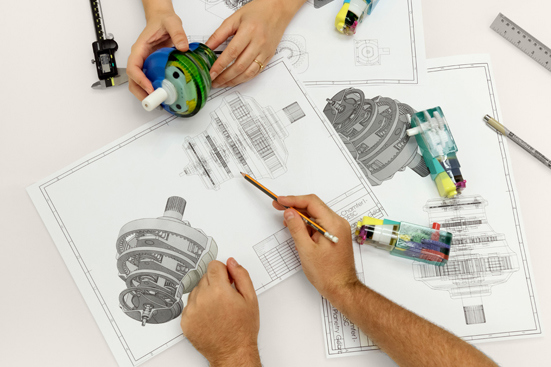

3Dプリンターはどのようにしてラピッドプロトタイプモデルを作るのですか？

3Dプリンターは、材料を削り取るのではなく、制御された再現性のある積層造形プロセスを用いて、デジタル設計から直接実物の部品を積み上げていくことで、迅速な試作モデルを作成します。

まず、プロトタイプ化したい部品の形状や特徴を定義したCADファイルを用意します。印刷準備用ソフトウェアがその設計データを、3Dプリンターが実行可能な指示に変換します。

その後、プリンターは積層造形プロセスを用いて、必要な箇所にのみ材料を付加することでプロトタイプを作成します。これにより、設計の更新や金型を必要としない次期バージョンの印刷が容易になり、設計意図を忠実に反映した実物プロトタイプが得られます。

当社の各3Dプリンティング技術によるプロトタイプの製造方法と、それぞれの適した用途：

PolyJet

• 液状の光硬化性樹脂を噴射・硬化させ、1回の造形工程で複数の素材や色を組み合わせることができます。
• 最適用途：高精細な視覚的プロトタイプ、多材料部品、ソフトタッチの質感、およびCMF評価。


Neo® (SLA)

• UVレーザーで液体樹脂を硬化させ、大規模な部品であっても滑らかで高精度な部品を製造します。
• 最適用途：大型または複雑なプロトタイプ、微細なディテール、表面品質の高い外観モデル。

FDM

• エンジニアリンググレードのプラスチックを使用し、制御された積層造形プロセスにより、熱可塑性フィラメントを加熱してノズルから層ごとに押し出します。

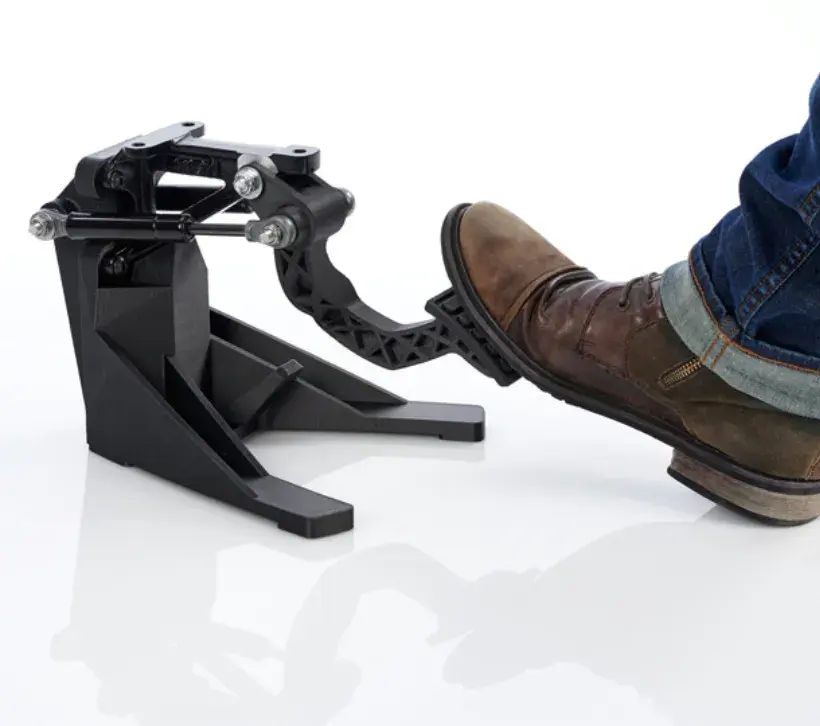

• 最適用途：機能テスト、適合性および形状評価、大型のローフィデリティプロトタイプ、およびハウジング。

P3™ DLP

• デジタルライトプロジェクション（DLP）を使用して、フォトポリマー樹脂を硬化させます。
• 最適用途：高精度プロトタイプ、滑らかな表面、機構・ESD・FSTの機能試験、小ロットまたはカスタム生産。

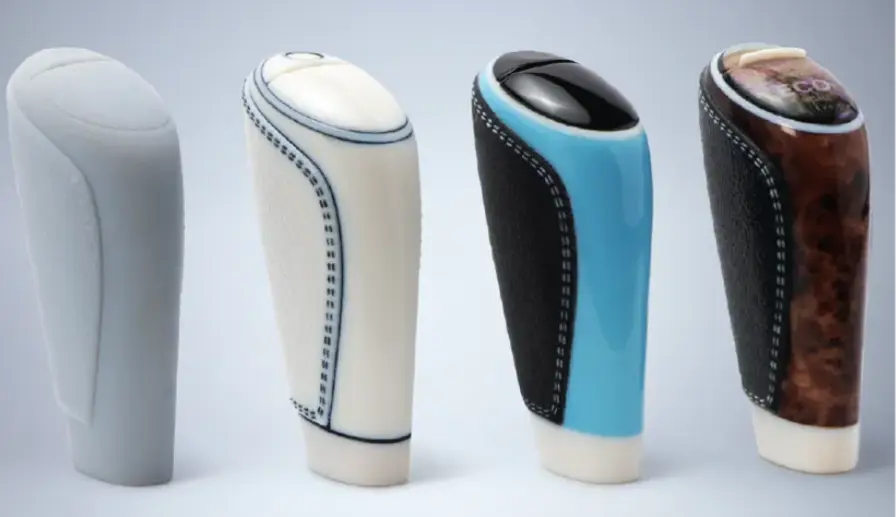

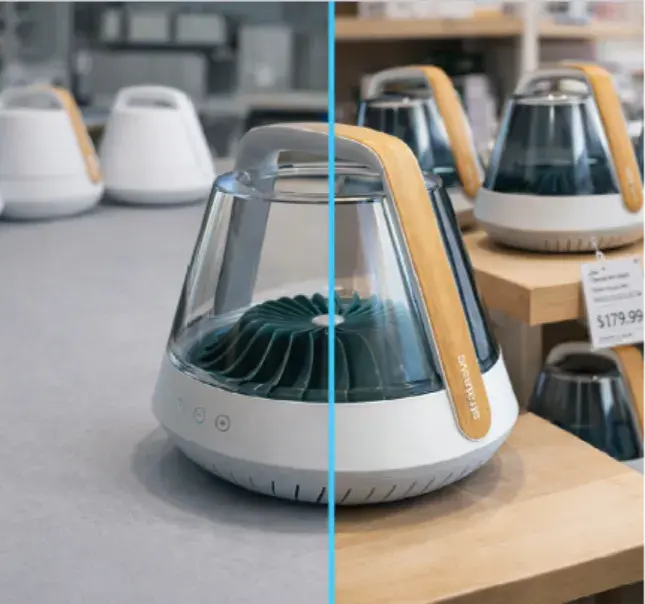

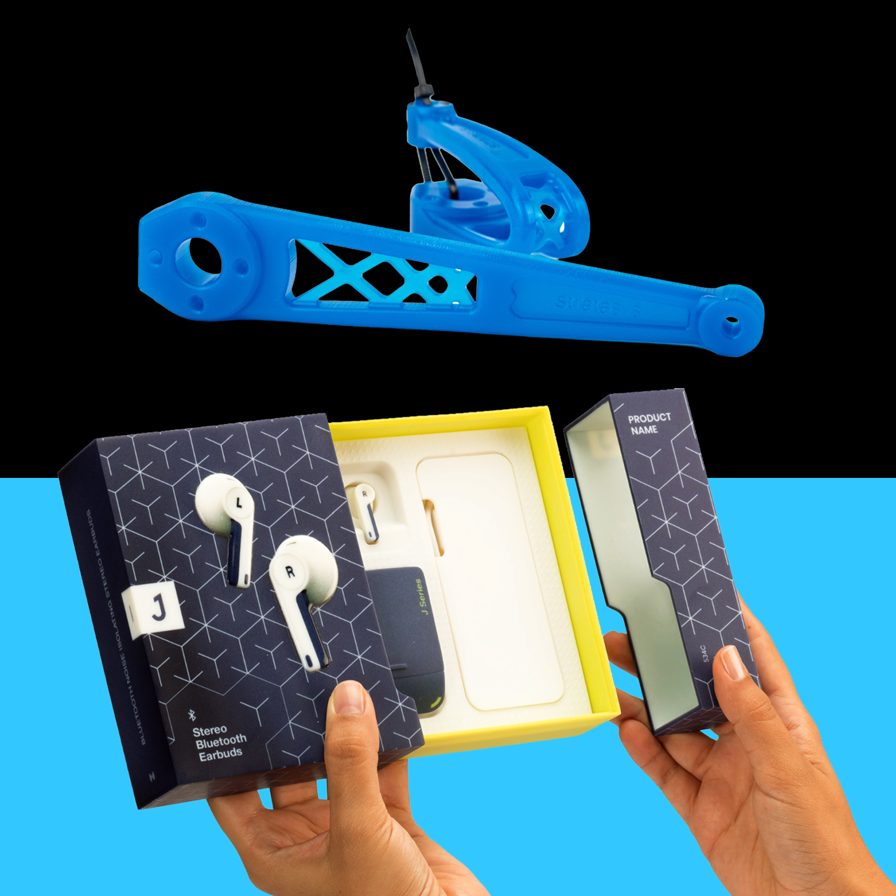

製品の見た目、手触り、動作が設計上の決定を左右する場合、リアリズムは極めて重要です。PolyJetテクノロジーなどで作成される超リアルなプロトタイプを使用すれば、最終製品を忠実に再現した実物モデルを用いて、色、素材の仕上げ、透明度、質感、さらには複数の素材間の相互作用を評価することができます。これにより、不確実性を低減し、関係者の合意を形成し、設計承認へと迅速に進めることができます。

「工業デザイナー向け超リアルプロトタイピング」ソリューションガイドでは、実物そっくりのプロトタイプを作成する方法、標準モデルとの違い、そしてデザインプロセスにおいて最大の価値を発揮するタイミングについて解説しています。また、視覚的なリアリズムと多素材のディテールが、後工程に進む前に明確な意思決定を行う上でどのように役立つかを示す実例も掲載しています。

さあ、ラピッドプロトタイピングを実践する準備が整いました

3Dプリントによるラピッドプロトタイピングは、アイデアの検証を迅速化し、早期に知見を得て、生産に移行する前に適切な意思決定を行うのに役立ちます。デジタルデザインを素早く物理的なプロトタイプに変えることで、デザイナーやエンジニアは、変更が容易でコストも抑えられる段階で、問題を早期に発見することができます。

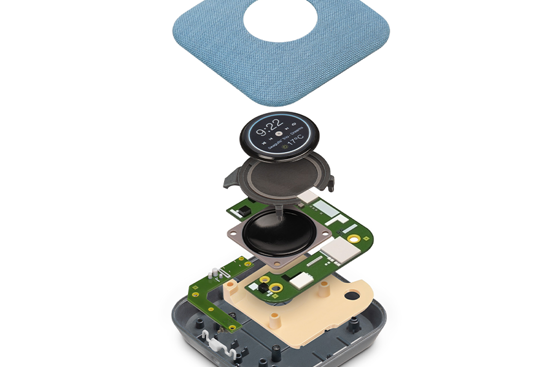

迅速な反復作業の鍵は、その段階で下すべき意思決定に適した忠実度レベルを選択することにあります。初期のモデルは探索に最適ですが、高忠実度のプロトタイプは、外観、機能、ユーザーエクスペリエンスを検証するために必要なリアリズムを提供します。

リアルなプロトタイプが、いかに自信を持った設計判断を後押しするかについては、『工業デザイナーのための超リアルプロトタイピング ソリューションガイド』をダウンロードしてご覧ください。
