治具、クランプ、溶接治具、バイスなど、固定具は特定の製造工程において不可欠です。固定具はワークピースを保持、支持、位置決め、固定することを目的とし、正確で一貫した結果を可能にします。固定技術は精度、生産性、安全性、製品品質の向上につながります。
治具とは、製造工程においてワークピースを確実に固定するための工具を設計または使用するプロセスです。機械加工、組立、検査などの作業において安定性、精度、再現性を保証します。適切な治具はワークの移動を防止し、誤差を低減し、生産ワークフローの効率を向上させます。
製造用治具とは、生産工程においてワークを固定し、所定の位置に配置するために使用される専用の工具です。主な4つの種類には、組立治具、検査治具、マーキング治具、溶接治具があり、これらは自動車、航空宇宙、エレクトロニクスなどの業界において、精度、再現性、効率を総合的に向上させます。 治具の4つの主な種類には、組立治具、検査治具、マーキング治具、および溶接治具があります。
組立治具は、製造工程において部品を固定し、位置決めし、位置合わせを行うために設計された専用の製造工具です。部品を一定の向きで保持することで、これらの治具は正確な嵌合と機能を保証し、その結果、自動車、家電製品、電子機器、航空宇宙などの分野において、組立速度の向上、人為的ミスの低減、および全体的な生産性の向上をもたらします。

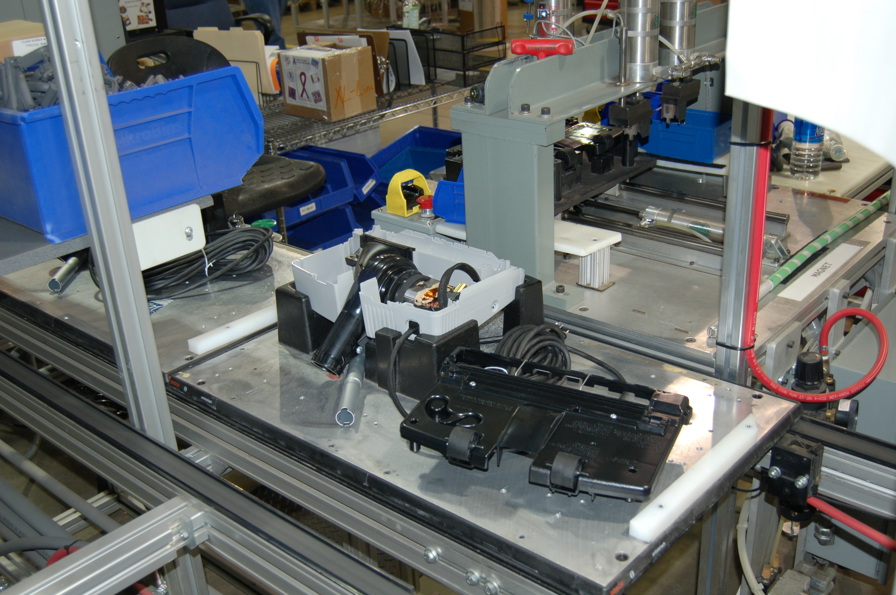

検査治具は、品質管理においてワークピースを再現性のある向きで確実に保持するために使用される精密工具です。これらは主にCMM（三次元測定機）と連携して測定の精度と効率を確保し、メーカーが部品が厳しい設計公差を満たしていることを確認できるようにします。検査治具は、主に航空宇宙、電子機器、自動車、および精密製造分野で使用されています。
マーキング治具は、ワークピースを固定し、所定の向きに配置して正確に識別できるように設計された専用の製造装置です。主にレーザーマーキングや彫刻を通じて、ブランド名、シリアル番号、バーコードを一定の位置に確実に配置し、エレクトロニクス、自動車、金属加工などの業界において、部品の恒久的なトレーサビリティを保証します。 航空宇宙、エレクトロニクス、自動車、金属加工の各業界でマーキング治具が利用されています。
溶接治具は、溶接工程中にワークピースを固定し、所定の位置に配置するために使用される専用の生産ツールです。これらの装置は、部品を安定させ、正確な位置合わせと形状を維持します。これにより、自動車、航空宇宙、建設、金属加工業界において、優れた溶接品質、高い再現性、および製造生産性の向上が直接もたらされます。
製造や機械加工などの従来手法は、メーカーにとって固定具に特定の利点をもたらします。特定のカスタマイズが可能であり、これにより固定具の正確な適合性と機能性が実現されます。これらの特注固定具は、既存の製造設備や工程とシームレスに統合できます。 製造メーカーが自社内で治具を製造したり、手頃な価格で調達したりすることが容易であるため、従来手法に関連するコストは低くなる可能性があります。治具部品の修正が必要な場合、従来型治具は容易に調整または再加工が可能です。
利点がある一方で、従来の手法は製造業者にとって課題も生じます。治具部品の再現性が不足しており、大量注文の場合、完全に同一ではない部品が生成される可能性があります。生産レベルにおいて、従来の手法は非効率的で待ち時間が長くなります。これにより納期遅延、利益損失、企業評判の毀損につながる恐れがあります。

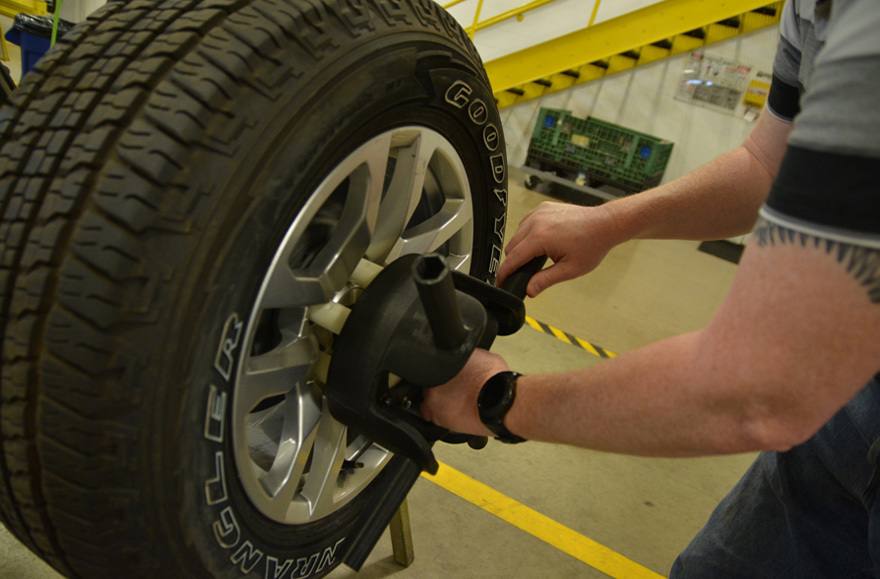

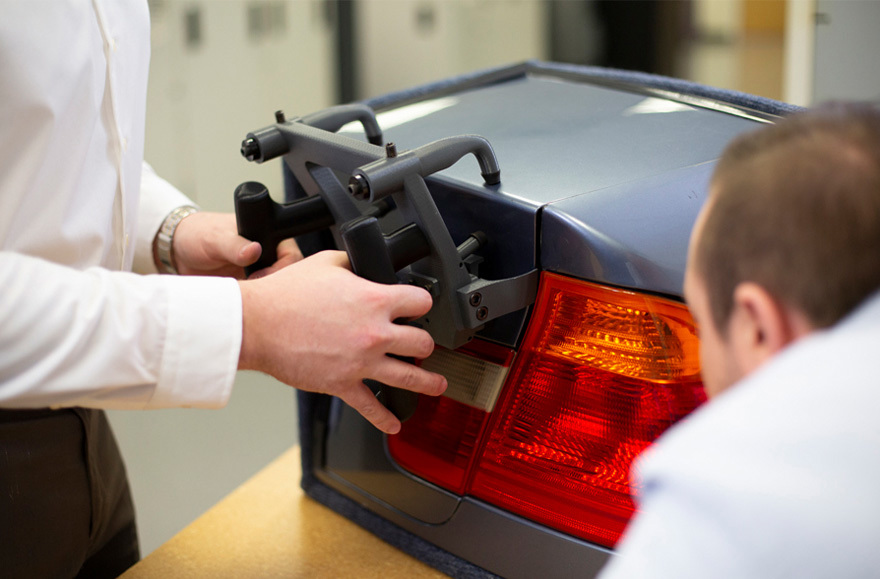

治具を製造する別の選択肢として、部品を3Dプリントする方法があります。積層造形技術を用いることで、従来の方法では困難な複雑な形状を実現できます。この設計の自由度により、性能と機能性を最適化することが可能です。様々な用途や治具の組み立てをテストするため、積層造形技術による迅速な試作が可能です。迅速な試作により、設計を容易に反復・改善できます。
積層造形では、熱可塑性樹脂、金属、複合材料、さらには特定の特性を持つ特殊材料など、多くの材料から選択可能です。特にFDMプリンターでは、ナイロン6、ポリカーボネート（PC）、ABS-CF10、ASA、PPSUなど26種類の材料が利用できます。
リードタイムに関しては、積層造形は複雑な金型やセットアップが不要なため、従来の方法よりも迅速な生産を実現し、大幅なコスト削減につながります。オレック・マニュファクチャリング社は、FDM技術を採用したFortus 3D生産システムを活用し、組立治具を3Dプリントしました。これにより、従来の成形・鋳造で必要だった10万ドルに対し、わずか3万5千ドルのコストで済みました。 この65%のコスト削減は、Fortusの迅速な納期と部品を社内で印刷できる能力によるものです。
固定具は特定の製造プロセスにおいて極めて重要であるため、その製造方法が最終的な成果に影響を与えます。従来型手法であれ積層造形であれ、固定具で達成したい目標を慎重に検討することが重要です。主要な4種類の固定具はそれぞれ、作業の成功を左右する一貫性のある結果をもたらします。固定具は製品の品質と精度を決定づける要素となり得ます。
