3Dプリンティング技術の進歩により、密閉された造形室と排出ガス制御機能を備えた、コンパクトで静音かつ安全なプリンターが実現し、オフィス環境においても産業レベルの品質を持つプロトタイプ製作が可能になりました。特にFDMやPolyJetといった技術は、機能試験から高精細な視覚モデルに至るまで、多様なニーズに対応しています。これにより、エンジニア、スタジオ、企業、教育機関など幅広いユーザーを支援すると同時に、総所有コスト（TCO）とインフラ要件を削減しています。詳細については、以下をお読みください。
製品開発サイクルが短縮されるにつれ、エンジニアやデザイナーはプロセスのより早い段階で適合性、機能性、耐久性を検証するようになり、オフィス内でのプロトタイピングは不可欠なものとなっています。かつて、オフィスに3Dプリンティングを導入しようとしたチームは、よく知られたトレードオフに直面していました。デスクトップ型システムはコンパクトで使いやすかったものの、強度、再現性、あるいは材料性能に制限がありました。一方、産業用システムは耐久性を提供しましたが、その代償として設置スペース、騒音、複雑さといった問題を抱えていました。
積層造形技術の進歩により、生産レベルの3Dプリンティングがオフィス環境に適したものになりました。現在、2つの主要技術が、共有ワークスペースでも安全かつ静かでコンパクトなまま、産業レベルの品質を実現しています。
3Dプリンターは、設置場所を選ばないコンパクトなサイズ、効果的な排気制御を備えた密閉型造形室、50dB未満の静音動作、そしてメンテナンスの手間が最小限で済む直感的な操作性を備えている場合、オフィスに適した機種と見なされます。これらの特長により、オフィス環境において清潔で静か、かつ効率的な運用が保証されます。
密閉型ビルドチャンバーは、オフィス環境において複数の機能を果たします。これらは、印刷プロセス中に放出される可能性のあるVOC（揮発性有機化合物）や超微粒子を封じ込め、室内の空気質を保護します。また、密閉構造により温度を一定に保つことで印刷品質を向上させると同時に、周囲の作業スペースへの騒音の伝達を低減します。
現代のオフィス向け3Dプリンティングシステムは、有人空間での安全な運用を確保するため、能動的なろ過機能を備えた密閉型チャンバーを採用しています。これにより、専用の換気システムや隔離された製造エリアが不要になります。
優れたオフィス用プリンターは、専用の製造スペースを必要とせず、既存のワークフローや物理的環境にシームレスに溶け込みます。これにより、設置面積を最小限に抑えつつ、造形容積を最大化できます。キャスターを内蔵した可動式設計により、エンジニアリングチームやデザインスタジオの近く、あるいはプロトタイピングが必要な場所ならどこにでも柔軟に配置可能です。
密閉チャンバーと精密モーションシステムを採用した静音3Dプリンターは、振動と音の伝達を最小限に抑えるよう設計されています。55dB未満で動作するシステムは、会議や電話、集中作業を妨げることなく共有スペースに溶け込みます。参考までに、通常の会話の音量は約60dBであるため、50dB未満の動作音はオフィス環境ではほとんど気にならないレベルです。
オフィス向けの3Dプリンティングには、最小限の技術的知識しか必要ありません。直感的なタッチスクリーンインターフェース、自動キャリブレーション、そして合理化された材料装填により、専門的なトレーニングを受けなくても、どのチームメンバーでもシステムを効果的に操作できます。デザイナーやエンジニアは、自分のデスクからプリントを送信し、どこからでも進捗状況を監視できます。
これらのプリンターは、手動操作を排除するように設計されています。人間によるミスを排除する内蔵キャリブレーション機能や、数時間にわたる中断のない印刷を可能にする自動材料交換機能により、3Dプリントを監視が必要なプロセスからバックグラウンドでの運用へと変革します。
オフィスや教室で使用される3Dプリンターは、最低限、化学物質の放出レベルに関するOSHA（米国労働安全衛生局）の要件を満たす必要があります。 この規制上の基準に加え、GREENGUARD認証は、プリンターが化学物質の排出に関する厳格な制限を満たし、より健康的な室内空気質をサポートしていることを示す、第三者による追加の検証を提供します。積層造形装置に対するGREENGUARD認証は、3Dプリント中に発生する超微粒子およびVOC（揮発性有機化合物）の排出に関する試験方法と閾値を定義するUL 2904規格に基づいて評価されます。
UL 2904に基づくGREENGUARDの基準を満たすことで、認証を受けたプリンターは、専用の換気設備を必要とせずに、オフィス、教室、その他の人が滞在する環境で安全に稼働できることを実証しています。
FDM（溶融積層造形）は、エンジニアリンググレードの材料と寸法精度を兼ね備え、実用的な機能試験を可能にするため、オフィスでの機能性プロトタイピングの標準となっています。FDMで造形された部品は、量産部品と同様に、取り扱いや組み立て、圧入、落下試験を行うことができます。
低価格帯のデスクトッププリンターと比較して、StratasysのFDMシステムは、エンジニアリング検証に適した認定済み材料、検証済みのプロセス、および寸法再現性を提供します。その違いは、一貫した層間密着性、造形チャンバー全体にわたる精密な温度制御、そして各システム向けに特別に最適化された材料に表れています。
FDMは、検証作業のために耐久性があり、再現性の高い部品を必要とするチームに最適です。この技術は工業用熱可塑性樹脂を使用し、層を重ねて部品を造形するため、機械的ストレスや実環境条件に耐えるプロトタイプを生成します。
FDMの一般的な活用事例：

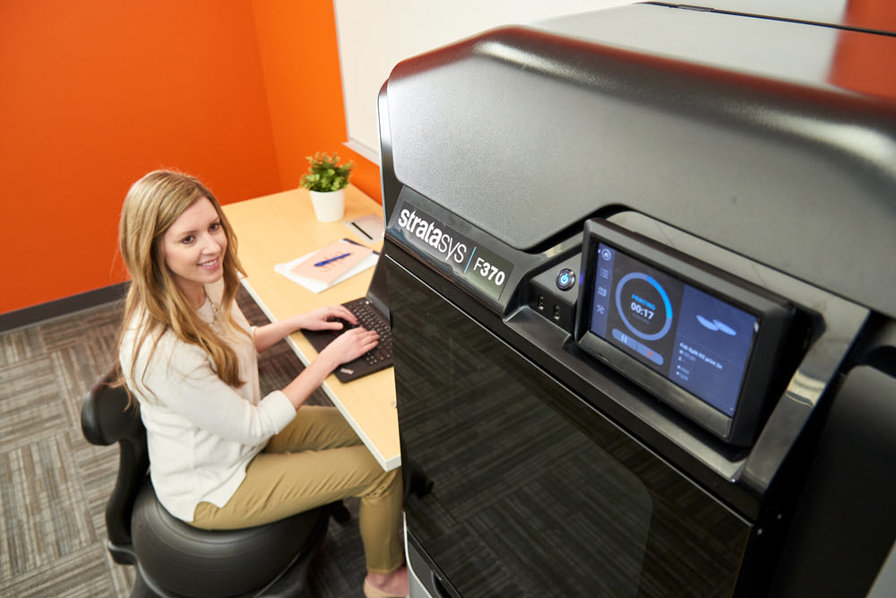

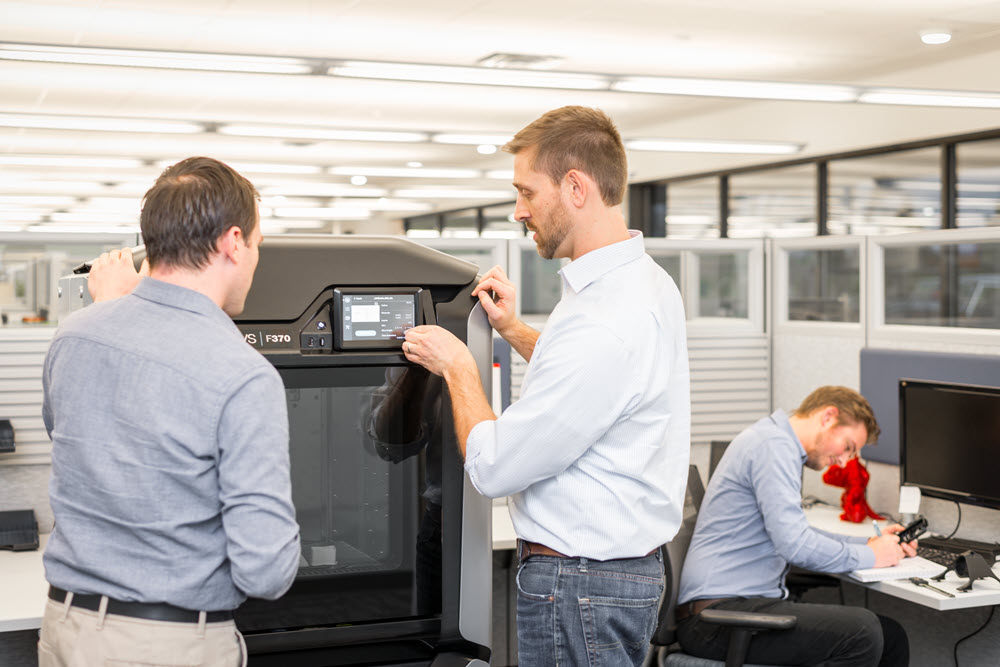

F123シリーズは、特別な電源や換気設備を必要としないコンパクトなシステムにより、オフィス環境にFDM技術をもたらします。これらのプリンターは46デシベル未満の静音動作を実現し、エンジニアリングチームやデザインスタジオの近くに柔軟に設置できる一体型キャスターを備えています。
F123シリーズは、以下の厳しい環境および安全基準を満たしています：
これらの認証により、共有ワークスペースでの安全な運用が保証されると同時に、室内空気質の基準も維持されます。
F170、F190CR、F370、およびF370CR：最適なモデル選び

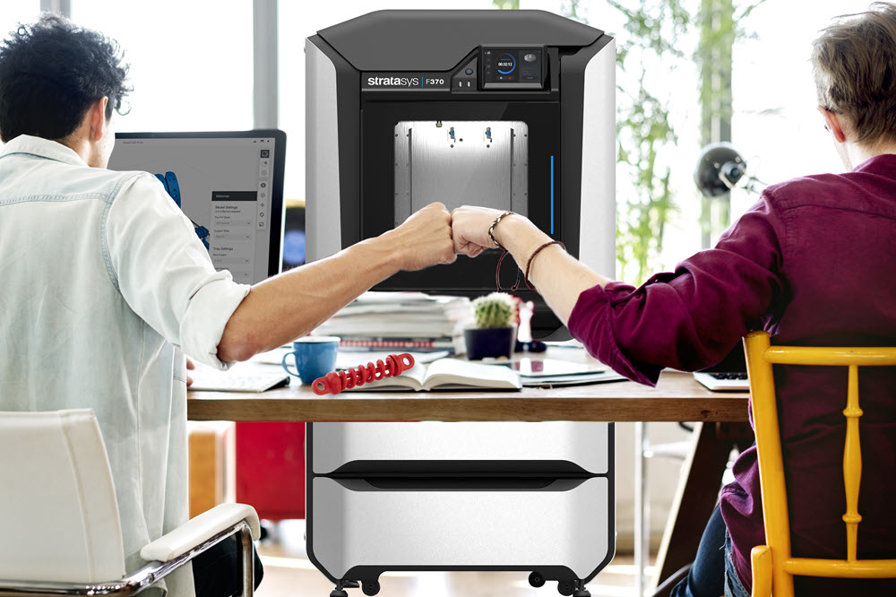

F123シリーズには、さまざまなワークスペースや用途のニーズに合わせて選べる複数のモデルが用意されています。 F170は、最小限の設置面積でエントリーレベルのプロフェッショナルな機能を提供します。F190CRは、高強度の炭素繊維用途に対応するカーボンレディ性能を備えています。F370は、より大きな部品や高いスループットに対応する拡張された造形容積を提供し、F370CRはその容量と完全なカーボンレディ機能を兼ね備えています。
すべてのモデルに、直感的なインターフェース、安全認証、オフィス環境に適した操作性が共通して備わっています。機種選びは、操作の複雑さよりも、主に必要な造形容積と材料の選択肢に基づいて行われます。
Stratasysの強みは、材料とハードウェアが相互に最適化されている点にあります。各材料には、F123ハードウェア専用に開発された最適化された温度プロファイル、押出パラメータ、およびサポート戦略が適用されています。これにより、オープンシステムでサードパーティ製材料を使用する際によくある試行錯誤が不要になります。
材料オプションには、多色のABS、耐UV性のASA、高強度のPC-ABSといったエンジニアリンググレードの熱可塑性樹脂に加え、強度と剛性を兼ね備えたABS-CF10やナイロンCF-10などの複合材料が含まれます。柔軟性を重視したTPU 92Aや、電子機器用途向けのABS-ESD7などの特殊材料により、検証可能な特性の幅が広がります。
密閉された材料カートリッジにより、プリント品質を低下させる吸湿を防ぎます。QSR可溶性サポート材はきれいに溶解するため、手作業による除去を必要とせず、複雑な内部形状の造形が可能です。大きな造形スペースにより、1回の造形で大型の部品を、あるいは1つのプリントジョブで複数のコンポーネントを処理できます。
PolyJet™ テクノロジーは、機能性を損なうことなく、表面仕上げ、視覚的なリアリティ、および多材料対応が不可欠な用途に対応します。これは、クライアントへのプレゼンテーションに必要な視覚的な正確さと、機能試験に必要な機械的特性を兼ね備えた設計検証モデルを必要とするチームにとって理想的です。

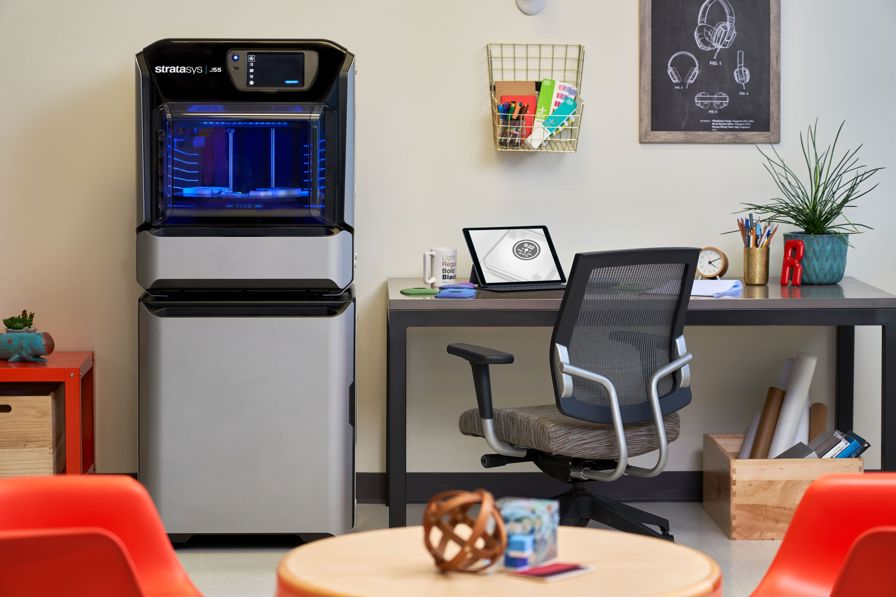

J35TM ProおよびJ55TMプリンターは、オフィス環境に高度なPolyJet印刷技術をもたらします。 J35 Proは、多材料対応の汎用性と、層目（レイヤーライン）を最小限に抑えた卓越した表面仕上げを実現し、最終製品の美観を正確に再現したプロトタイプを作成可能です。J55は、この基盤をさらに拡張し、フルカラー印刷、強化された多材料機能、そしてより大きな造形領域を備えており、金型を必要とせずに、プロトタイピングから少量生産に至るまで、正確かつ視覚的に魅力的なモデルを作成します。
両システムとも、1回のビルドで硬質、柔軟、透明の素材を組み合わせることができ、チームは組み立て作業なしに、硬い外殻からソフトタッチのグリップまで、異なる素材特性を持つプロトタイプを作成できます。これにより、個別の部品を製造して組み合わせる必要がなくなり、設計検証が加速し、プロトタイプコストが削減されます。
これらのプリンターは静音で、強い臭気も発生しないため、健康と安全が最優先されるオフィスや共有ワークスペースに最適です。また、CEマークを取得し、FCC準拠であるため、EUおよび米国の安全・電磁波基準を満たし、オフィス環境でも安心して使用できる信頼性の高い性能を発揮します。
PolyJetの主な活用例：

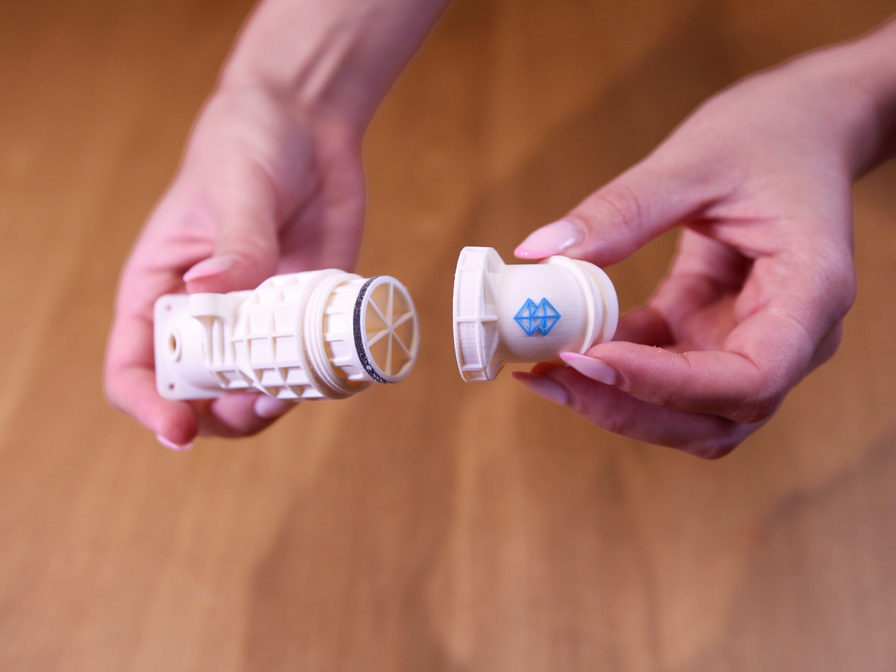

素材の汎用性は、フルカラーから剛性、高強度、柔軟性のあるオプションまで多岐にわたります。ToughONE素材ファミリーは、PolyJetプラットフォームにエンジニアリンググレードの機械的特性を提供し、スナップフィット、リビングヒンジ、耐衝撃性部品の製造を可能にします。部品は不透明から透明まで幅広く、優れた表面仕上げを実現します。
水溶性サポート材は、単純な水性溶液できれいに溶解するため、手作業での削り取りや切断が不要です。このより安全な後処理アプローチにより、繊細な造形部の損傷リスクが低減され、未硬化材料への接触も最小限に抑えられます。部品は最小限の取り扱いだけで評価可能な状態で取り出せます。

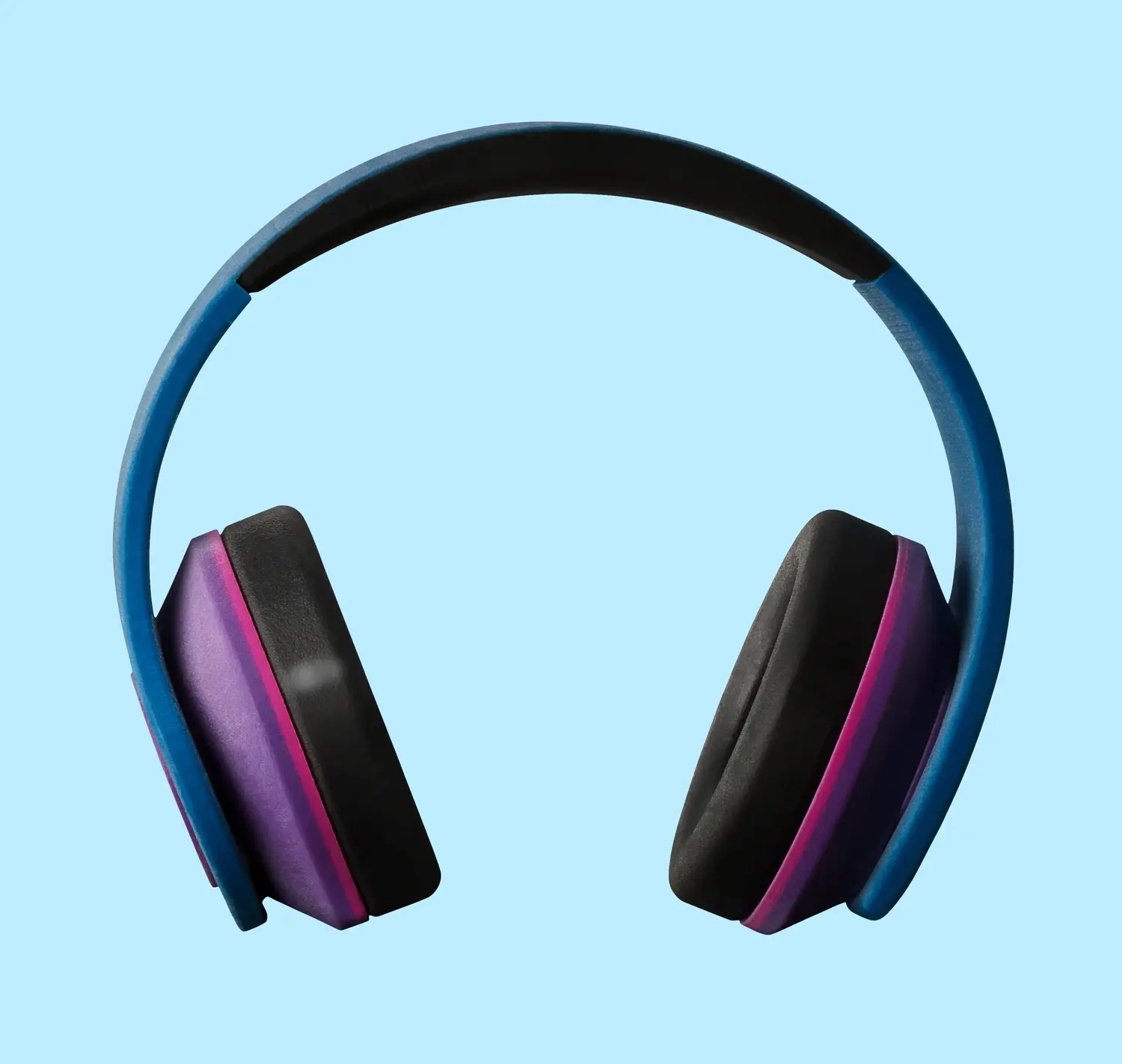

マルチマテリアル印刷により、最終製品の美観をリアルにシミュレートできます。エンジニアは、材料の交換や個別に印刷された部品の組み合わせに時間を割くことなく、ショア硬度、色、機械的特性が異なる完全なアセンブリのプロトタイプを作成できます。この機能は、生産用金型の製作に着手する前に、色、材料、仕上げに関する決定を評価するために不可欠です。
GrabCAD Printソフトウェアは、FDMシステムと同様の直感的なインターフェースを提供し、リモート操作や異なる印刷技術間での一貫したワークフローを実現します。このプラットフォームにより、両方の技術ファミリーにわたるファイル準備、印刷管理、およびモニタリングが簡素化されます。
オフィスでのプロトタイピングにおいて、FDMとPolyJetの主な違いは、材料の塗布方法と表面仕上げにあります。
|
特徴 |
FDM |
PolyJet |
|
材料の種類 |
エンジニアリング熱可塑性樹脂 |
フォトポリマー樹脂 |
|
表面仕上げ |
層の境界線が見える |
滑らか、高解像度 |
|
材料オプション |
ABS、ASA、PC-ABS、ナイロン、複合材 |
硬質、柔軟、透明、フルカラー、高強度素材 |
|
マルチマテリアル |
1回のビルドにつき1種類の材料（サポート用デュアル押出） |
1回のビルドで複数の材料 |
|
強度 |
優れた機械的特性 |
非常に優れた機械的特性 |
|
用途 |
機能試験、金型、耐久性のある試作品 |
目視による検証、多材料アセンブリ、機能性印刷、治具・固定具 |
|
サポートの除去 |
離型および水溶性ソリューション |
水溶性 |
|
標準精度 |
±0.200 mm (0.008 in.) |
高精細な造形と滑らかな表面 |
FDMは、認定済みのエンジニアリング熱可塑性樹脂、より大きな造形領域、および機械的応力下での耐久性が求められる用途において優れています。部品が組立時の力、熱サイクル、または繰り返しの取り扱いにも耐えなければならない機能性プロトタイピングには、FDMをお選びください。治具、固定具、組立工具などの製造補助具は、FDMの材料特性と寸法安定性の恩恵を受けます。
特に、航空宇宙、医療機器、自動車用途など、材料の認証が重要な場面では、FDMが最適な選択肢となります。FDM材料には包括的な技術データシートが付属しており、その多くは確立された認定プロセスを経ています。
また、ビルドサイズの要件がコンパクトなPolyJetシステムで対応可能な範囲を超える場合や、大量のプロトタイピングにおいて材料コストが重要な要素となる場合にも、この技術は有効です。
PolyJetは、機能性と美観の両方が求められる場合に優れた結果をもたらします。正確な色、材料、仕上げの評価を必要とする設計検証においては、PolyJetの表面品質と多材料対応能力が威力を発揮します。顧客向けプロトタイプ、マーケティング用モデル、消費者向け製品の開発では、こうした視覚的な忠実度が求められることがよくあります。
また、ソフトタッチのグリップ、透明な窓、柔軟なリビングヒンジなど、単一の部品に複数の材料特性を組み込む設計においても、PolyJetは最適な選択肢となります。組み立てを必要としない単一のビルドで製造できるため、複数のコンポーネントを製造・組み立てる場合と比較して、設計検証を加速し、プロトタイプコストを削減できます。
また、PolyJetは、微細なディテール、後処理を不要にする滑らかな表面、あるいは光学評価用の半透明・透明部品を必要とする用途においても優れた性能を発揮します。
設計エンジニア、小規模なスタジオ、大企業、そして教育機関は、オフィス環境に適した3Dプリンティングの恩恵を最も大きく受けています。これにより、専用の産業用換気設備や実験室を必要とすることなく、安全で静粛かつ迅速なプロトタイピング、現地での製造、そして実践的な学習を実現できます。
設計エンジニアは、オフィス向けの3Dプリンティングを活用して検証サイクルを短縮し、設計上の問題を早期に発見します。例えば、ある家電メーカーでは、新しいスマートフォンケースの機能性プロトタイプを一晩でプリントし、翌朝にはスナップフィットやボタンのクリアランスをテストし、その日の午後には設計の改良を行うといったことが可能です。この迅速な設計の反復により、外部のプロトタイピングサービスにありがちな2週間の遅れを解消できます。
プロダクトデザイナーは、マルチマテリアル印刷を活用して、美観と人間工学を同時に評価します。医療機器チームは、剛性のある筐体とソフトタッチのグリップ部分を備えた携帯型診断ツールを1回のビルドで印刷でき、組み立てや二次加工を必要とせずに、現実的なユーザーテストを実施できます。
中小規模のデザインスタジオは、コストを抑えつつクライアントへの成果を迅速に提供するという特有のプレッシャーに直面しています。オフィス環境に適したシステムにより、これらのチームはサービス局への外注ではなく、社内でプロトタイピングを行うことが可能になります。例えば、5人の工業デザイン事務所がJ35プリンターを使用して、正確な色と仕上げを備えたクライアント向けプレゼンテーションモデルを製作すれば、迅速な納期とデザイン意図の明確な伝達により、プロジェクトを獲得できる可能性があります。
大企業は、分散型製造能力の恩恵を受けます。プロトタイピングを専用の施設に一元化するのではなく、複数のエンジニアリング拠点にオフィス向けシステムを導入できます。自動車部品サプライヤーが3カ国のデザインセンターにF370システムを設置すれば、現地のチームは輸送の遅延や調整の手間を省き、金型や検証用部品を生産できるようになります。
この分散体制は並行エンジニアリングも支援し、複数のチームが独立して反復開発を行い、中央リソースによるボトルネックを生じさせることなく、統合テスト用の物理プロトタイプを製作できるようにします。
教育機関では、産業用インフラを必要とせずに実践的な製造体験を提供するため、オフィス向けの3Dプリンティングを活用しています。大学の工学プログラムでは、複数の実験室にF123プリンターを導入し、学生が授業の一環として自身の設計を印刷できるようにする可能性があります。安全認証、静音動作、直感的なインターフェースの組み合わせにより、学生が監督なしで利用できるようになります。
同様に、高校でも3Dプリンティングを活用して学習体験を向上させることができます。例えば、物理、STEM、美術、歴史の授業において、生徒が実物のオブジェクトを設計、製作、テストすることが可能です。これらのプリンターはコンパクトで持ち運びが容易なため、複数の教室間で簡単に共有できます。
オフィス向けの3Dプリンティングにおける総所有コストは、初期購入価格をはるかに超えるものです。導入を成功させるには、システムのライフサイクル全体にわたるインフラコスト、材料費、作業時間、印刷失敗率、および生産性への影響を評価する必要があります。
オフィス向けシステムは、インフラ要件の排除、材料の無駄の削減、および運用・保守にかかる労力の軽減を通じて、総所有コストを低減します。
オフィス向け3Dプリンティングは、高額なインフラ投資の必要性を排除します。換気システムが不要であるため、ダクト工事、外気導入システム、および継続的な空調設備の運用コストを回避できます。同様に、隔離された製造エリアを設けるために貴重なスペースを確保する必要もありません。
プロトタイピングを社内で実施することで、外部委託コストも大幅に削減できます。サービス局によるプロトタイプ作成に年間5万ドルを費やしている設計チームであれば、システム導入の初年度で投資回収が可能となるケースが多く、さらに短納期化と設計の自由度の向上も実現できます。
校正済みのハードウェア、最適化された材料、そして実証済みのプロセスパラメータの組み合わせにより、許容できる結果を得るために何度も試行を繰り返す必要がなく、初回から部品を成功させることができます。プリンターは使いやすく直感的なだけでなく、Stratasysには発生した問題を解決し、印刷が円滑に行われるようサポートする専任のサポートチームも揃っています。
設計サイクルの時間短縮は、総所有コスト（TCO）において最も大きなメリットをもたらします。プロトタイプの納期を数週間から一晩へと短縮することで、チームはより多くの選択肢を並行してテストし、意思決定を早期に検証し、コストのかかる開発後期段階での変更を削減できます。
金型を確定する前に3回の追加設計反復を行う製品開発チームであれば、印刷システムの年間運用コスト全体を上回る可能性のある高額な金型修正を回避できます。その価値はハードウェアのコストにあるのではなく、より優れた製品を市場に迅速に投入し、発売後の問題を減らすことにあるのです。
オフィス向けの3Dプリンティングは、性能と利便性の間の従来のトレードオフを解消しました。最新のFDMおよびPolyJetプリンターは、産業レベルの品質を実現しつつ、プロフェッショナルな作業環境が求める安全性、静音性、スペース要件を満たしています。
密閉された造形室、認証済みの安全規格、静音動作、直感的なインターフェースが組み合わさることで、生産レベルの積層造形があらゆるチームにとって利用しやすくなりました。FDMによる機械アセンブリの検証であれ、PolyJetによる美的デザインの評価であれ、エンジニアやデザイナーは、開発プロセスの早い段階でより迅速に試作を重ね、より適切な判断を下すためのツールを手に入れたのです。
迅速な設計の反復、分散型製造能力、そしてインフラ要件の低減が相まって、オフィス環境に適した3Dプリンティングは、単なるプロトタイピングツールではなく、戦略的な優位性をもたらすものとなっています。
