精度のスペックはなぜ混乱するのか、そしてなぜ重要なのか

3Dプリンターの仕様書を比較したことがある方なら、「精度」という言葉の意味が人によって異なることに気づいたことでしょう。技術規格と商業的な表現が混同されがちで、その結果、解釈が難しい主張が生まれています。

ISO 5725によれば、適切な仕様には「精度(真値への近さ)」と「正確度(繰り返し測定における一貫性)」の両方が含まれます。これらを区別せずに「±100 μm」といった主張だけでは、実際の性能についてほとんど何も示していません。

実務において重要なのは、プリンターの性能が、お客様の部品公差や検査計画とどの程度合致しているかということです。設計上、重要な形状要素に対して±0.2 mmの公差が求められている場合、システムのバイアス、変動性(一般的には再現性として説明される)、および再現性を把握する必要があります。

精度仕様の真意を読み解くことで、主導権を握ることができます。単に主張を鵜呑みにするのではなく、その機械がお客様の公差を一貫して満たす能力があるかどうかを評価できるようになります。これにより、根拠のない主張ではなく、証拠に基づいた購入判断が可能になります。

主要用語(精度、精密度、公差、分解能、直線性)

プリンターの仕様を的確に比較するためには、まず専門用語を理解しておく必要があります。以下の用語は、ISO 5725 や ISO 1101 などの規格において明確な定義が定められています。これらの用語を誤用すると、メーカーの主張を誤解することにつながります。

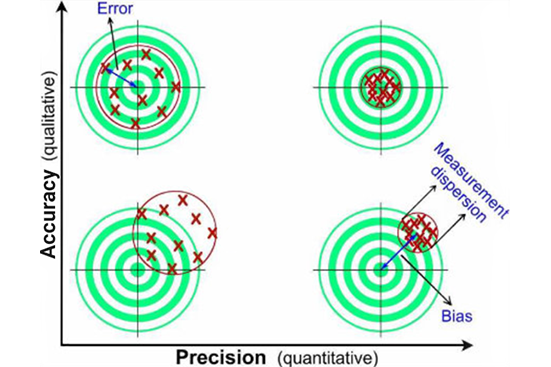

accuracy precision graph

精度

平均測定値が真の値にどれだけ近いかを示す。これは系統誤差またはバイアスを反映しており、バイアスの小さい機械ほど精度が高い。

精密度

結果がどの程度一貫して集まるか。精度は散布度に関するものであり、正しさに関するものではない。これには再現性と再現実力の両方が含まれる:

  • 再現性:短期的に同じ条件下での一致度。
  • 再現性:長期的に異なる操作者、装置、または環境間で結果が一致すること。


公差

これは機械の特性ではなく、図面や設計の特性である。公差とは、ISO 1101やASME Y14.5などの規格によって定義された許容変動範囲のことである。公差を持つのは部品であり、機械ではない。

解像度

プリンタが動作または出力において制御できる最小の増分(通常は、XY 方向の最小ビーム、ビード、またはピクセルサイズと、Z 方向の層高)。解像度は寸法精度を保証するものではありません。

直線性

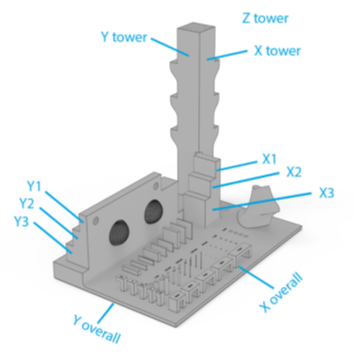

造形範囲または測定範囲全体における誤差の一貫性。良好な直線性がなければ、単一の「精度」数値は意味をなしません。例えば、これらのテスト用スターは、機械の直線性を確認するために、プリントベッド上のさまざまな位置に造形されます。

要するに:機器ベンダーはこれらの用語を大まかに使用しているかもしれませんが、自社の公差に対して仕様を評価したいのであれば、厳密に定義を用いて検討する必要があります。このガイドの残りの部分は、これらの定義に基づいて構成されています。

figure 4 2

3Dプリンティングにおける精度の測定方法

データシートに精度値が記載されていても、それだけでは全容がわかることはめったにありません。これらの数値を正しく理解するためには、実際に精度がどのように測定されているのか、またメーカーがその主張をどの程度厳密に裏付けているのかを知る必要があります。

試験用試作品

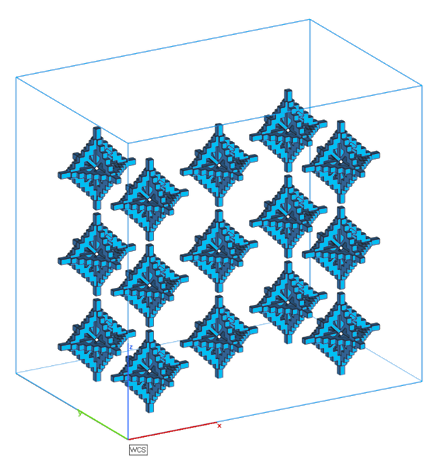

3Dプリンターの精度評価は、通常、ISO/ASTM 52902で定義された標準化されたテストパーツから始まります。これらのテスト用部品には、さまざまな不具合モードを検証するための穴、突起、薄肉、オーバーハングなどが含まれます。これらは、ビルドボリューム全体においてプリンターが形状をどのように処理するかを比較するための共通の基準として機能します。

x y z plane graphic

測定研究

計測学は、単に製品を製造するだけでは終わりません。ISO 5725の方法を遵守し、システムは様々な条件下で繰り返し測定を行うことにより評価されなければなりません。これにより、正確度(公称値への近似度)と精密度(測定間の一貫性)の両方を把握します。このステップによって、根拠のない主張と統計的に正当化された結果とが区別されるのです。

計測チェーン

その後、三次元測定機(CMM)、コンピュータ断層撮影(CT)、または光学システムなどのトレーサビリティを有する測定器を用いて測定が行われます。結果を報告する前に、エンジニアは不確かさの予算(NISTの指針に基づくすべての誤差要因の正式な算定)を算出し、データに対する信頼度を定量化します。NISTは、このトレーサビリティの連鎖がなければ、精度に関する主張を意味のある形で比較することはできないと強調しています。

測定システム分析(MSA)

一部のメーカーはさらに一歩進んで、測定プロセス自体の信頼性を検証しています。例えばストラタシスでは、シックスシグマの手法であるMSAを導入し複数の拠点にわたる再現性、再生産性、および安定性を定量化しました。これにより、公表される精度仕様が正確であるだけでなく、オペレーターや条件が異なっても一貫していることが保証されます。

この枠組みは、以下の3つの重要な側面に対処しています:

  • 精度 – 結果が真値または基準値にどれだけ近いか
  • 精度 – 再現性(同一オペレーター、同一部品)および再現性(異なるオペレーター、同一部品)
  • 安定性 – 時間の経過に伴う結果の一貫性

また、人材への投資も行っています。米国、英国、欧州のエンジニアやアプリケーションスペシャリストは、専用のMSAトレーニングを修了しており、製品ラインや地域を問わず、これらの手法を一貫して適用するために必要な専門知識を身につけています。

その重要性

精度の測定方法を理解することで、「±100 μm」といった根拠のない主張を見抜くことができます。試験対象部品、方法、測定システム、そしてその背後にある不確かさを把握していなければ、単なる数値だけではほとんど意味を持ちません。機器ベンダーが標準化された標準試料、厳格な計測技術、およびシステム検証を採用している場合、その精度仕様は単なる理想的な約束ではなく、信頼できるベンチマークとなります。

データシートの形式を理解する

メーカーが精度仕様を提示する際、その形式は数値そのものと同じくらい重要です。仕様は主に以下の3つの形式で示されることがよくあります:

単一数値による主張

「±100 μmの精度」や「25 μmの分解能」といった表現は、通常、特定の(多くの場合非公開の)条件下での最良の瞬間的な結果を表しています。これには、環境、サンプル数、後処理といった文脈が含まれることはほとんどありません。どのようなアーティファクトが、どのような条件下で、何個のサンプルを用いて測定されたのかを知らなければ、単一の数値は単なる見出しに過ぎません。

グラフによる表示

誤差対サイズ、積層高さ、または位置を示すグラフは、単一の数値よりもはるかに多くの情報を伝えます。傾きは直線性を示し、バンドの厚さは精度を示し、ゼロからのオフセットはバイアスを浮き彫りにします。信頼区間やサンプル数の有無は、その曲線が実際にどれほど信頼できるかを示しています。

例えば、あるグラフでは、特徴サイズの増加に伴い誤差がごくわずかに変化するだけで、傾きがほぼ平坦になっている場合がある。その場合、+40ミクロンのオフセットと±60ミクロンのバンド幅が組み合わされば、わずかな正のバイアスと、適度で範囲が明確な精度レベルを示していることになる。

完全なデータセット

機器ベンダーが生の検査データを共有すれば、バイアス、標準偏差、外れ値率、および誤差の相関関係を自ら計算できるようになります。これは、プリンターがビルドボリューム全体で図面の公差を満たせるかどうかを直接シミュレートできるため、最も信頼性の高い方法です。

これらの形式を踏まえて、解像度から順に各仕様を評価していきましょう。

解像度の主張:その真意

解像度の仕様は、3Dプリンターのデータシートで目立つ位置に記載されることがよくありますが、誤解されやすいものです。ベンダーがこれを強調するのは、表現が簡単だからですが、解像度は精度と同じではありません。

  • Z軸解像度(積層高さ)は表面仕上げや目に見える層の線に影響しますが、滑らかな表面が正確な寸法を保証するわけではありません。
  • XY解像度は、光学系、ピクセルピッチ、レーザーサイズ、またはノズル径を反映しています。硬化、溶融プールの挙動、ビード幅、収縮が結果に影響するため、公称ステップサイズが最小の安定した造形物と一致することはめったにありません。

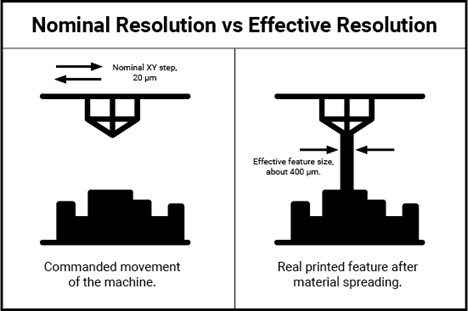

重要な区別は、公称解像度(指令された増分)と実効解像度(印刷および後処理後の最小反復可能形状)の間にある。公称値が小さくても、紙面上では印象的に見えるかもしれないが、必ずしも寸法精度の信頼性につながるわけではない。

チェックリスト:解像度仕様の読み解き方

  • ベンダーはXY解像度とZ解像度(積層高さ)を区別していますか?
  • 記載された解像度の少なくとも10倍の大きさの形状について、寸法精度データを提供していますか?例えば、プリンターが25 µmのXY解像度を謳っている場合、公称解像度付近の精度は計測学的に意味をなさないため、250 µm前後またはそれ以上の形状に関する精度データを確認してください。
  • 解像度の数値は、機械の設定(光学系、ノズル、ピクセルピッチ)に基づくものか、それとも測定された部品の性能に基づくものか?
  • 公称ステップサイズだけでなく、後処理後の実効解像度を示す証拠はありますか?
  • 表面仕上げの主張は、寸法精度とは明確に区別されていますか?

要点:解像度の仕様は潜在的な詳細度を表すものであり、保証された寸法精度ではありません。高い解像度数値がより優れた部品を意味すると仮定する前に、常に精度、正確性、および全体的な寸法性能に関する裏付けデータを確認してください。

normal resolution vs effective

マーケティング用語から測定可能な能力へ

仕様書には、「高精度」「超高精度」「25 µmの解像度」といった最上級表現がよく使われます。しかし、規格に基づくデータが伴わなければ、こうした表現には技術的な意味がありません。プリンターの性能に関する主張を評価するには、その表現を測定可能な数値に換算し、部品の公差と比較する必要があります。

よくある表現の解読

  • 高精度:標準偏差やサンプル数を含む、再現性と再現実のデータによって裏付けられている必要があります。
  • 高精度:「真の値」からのバイアスが小さく、理想的には不確かさの許容範囲が含まれていること。
  • 「25 µmの解像度」:XY方向の最小造形サイズとZ方向の積層高さを明記し、さらにそれの少なくとも10倍の大きさの造形物に対する精度データも併記すべきです。

最低限必要な統計ツールキット

  • バイアス(精度誤差):測定値と公称値(目標値)との差を意味する。系統的な過大評価または過小評価を示す。
  • 精度(再現性/再現実):繰り返し製造における結果のばらつき。ばらつきが小さいほど、結果は一貫している。
  • 不確かさ:バイアスと精度を組み合わせた指標であり、通常は95%信頼区間で報告される。これは、ベンダーの仕様とあなたの公差評価をつなぐ架け橋となる。

設計への適用

ベンダーのパンフレットではなく、図面の公差から始めましょう。許容できる寸法とばらつき(例:±0.2 mm)を特定します。次に、次の点を検討してください:

  • 報告されたバイアスは、公差帯の半分以内に収まっているか?
  • プロセスのばらつき(例:3σ)は、部品を公差内に収めるのに十分小さいか?
  • 製造範囲や条件を問わず、結果は一貫しているか?

例:図面の許容公差が±0.2 mmの場合、ベンダーが「±100 µmの精度」と主張しても、それだけではばらつきについて何も示していません。もしバイアスが0.05 mmで、ばらつきが±0.15 mmであれば、多くの部品が許容公差を超過することになります。対照的に、バイアス+0.05 mm、ばらつき±0.05 mmというデータセットであれば、余裕を持って能力を満たしていることが示されます。

要点

マーケティング用語は、精度と正確性に変換され、さらに自社の公差に対して検証されて初めて意味を持ちます。この変換こそが、ベンダーの主張を単なるスローガンから、採用・不採用の判断を下すための根拠へと変えるのです。

レッドフラッグの見極めと適切な質問

3Dプリンターの仕様書を確認する際、記載されている内容と同じくらい、記載されていない点も重要です。以下の基準を参考に、信頼できる情報と宣伝文句を見極めてください。

注意すべき危険信号

  • アーティファクトの種類、造形物のサイズ範囲、サンプルサイズが明記されていない単一の数値による精度の主張。精度は単一のパラメータで決まるものではなく、文脈が必要です。
  • 精度の証明として解像度が強調されている場合。測定データに裏付けられていない限り、層の厚さやピクセルピッチだけでは寸法精度についてほとんど何も語っていません。
  • 文脈が欠落したグラフ。軸のラベル、信頼区間、外れ値の可視化がないプロットは、厳密に見える一方で変動性を隠している可能性があります。
  • 不完全なデータセット。ビルド座標、環境条件、材料ロットの詳細、または後処理ワークフローが欠けている場合、再現性や実環境への適用可能性を評価することはできません。

ベンダーに明確にさせるための質問

  • 試験体と規格:どの形状が使用され、ISO/ASTM 52902または同等の規格に準拠しているか?
  • サンプルサイズとカバレッジ:何回のビルド、何個の部品、およびビルドボリュームのどの領域がテストされましたか?
  • 測定方法とトレーサビリティ:検査は CMM、CT、または光学システムで行われたか、また校正は文書化されているか?
  • プロセス条件:どの材料ロット、スキャン戦略、またはスライサーのバージョンが使用され、後処理の全工程(洗浄薬品または方法、硬化時間と温度、サポート除去手法、二次加工または仕上げ)はどのようなものでしたか?環境および後処理は、ビルド自体と同様に管理され、文書化されていましたか?
  • データセットの透明性:ベンダーは、要約ではなく、生のCADデータ、検査計画、および各フィーチャーの結果を含む完全なデータセットを提供できますか?
  • 試験プロトコルの完全性:結果を再現するために必要な完全なプロトコル(試作CAD、ビルド設定、材料およびプロセスパラメータ、環境条件、後処理手順、測定ワークフロー、装置設定、不確かさの算出方法など)を提供できますか?

試験方法の完全な文書化は不可欠です。適切な計測慣行に従うベンダーは、試作品、ビルド条件、測定手順の完全な記録を保持しています。このレベルの透明性により、貴社はベンダーの試験を再現して結果を検証できるだけでなく、選択的なサンプリングや文書化されていない後処理から生じる誤解を防ぐことができます。

こうした質問に耐え、上記の危険信号を回避できる仕様書こそが、実際の能力を反映している可能性がはるかに高いと言えます。それ以下のものは、部品の品質を予測する信頼できる指標ではなく、単なるマーケティング上の表現として扱うべきです。

スペックシートから決断まで:完全な例

ベンダーの主張を具体的な設計上の選択へと落とし込むために、3つの一般的な仕様書形式が、ある単純なケース――図面において主要寸法に±0.2 mmの公差が要求されている場合――に当てはめたときにどのように機能するかを考えてみましょう。

ケース1:単一の数値

ベンダーは「±100 μmの精度」と宣伝するかもしれませんが、精度の標準偏差がなければ、その数値を解釈することは不可能です。以下の2つの例では、バイアスや精度は単なる一要素に過ぎません。精度を知ることで、仕様を満たす確率を完全に解釈することができます。あるケースでは欠陥が発生する確率は非常に低いですが、もう一方のケースでは約30%になります:

70percent spec vs 99percent spec

事例 2:グラフ

別のベンダーが、絶対誤差と公称サイズの関係を示すグラフを提供しています。ここでは、傾き(直線性)、オフセット(バイアス)、およびバンド幅(精度)を確認できます。 このグラフが、傾きがほぼゼロ、オフセットが+50 μm、バンド幅が±75 μmを示していると仮定します。これにより、20 mmのフィーチャーに対して、期待される平均誤差は+0.05 mmであり、結果の95%が±0.075 mmの範囲内にあると予測できます。これは±0.2 mmという要件に対して十分な余裕を残しており、データは解釈可能かつ有用なものとなります。

ケース3:全データセット

ベストプラクティスは、ベンダーがビルドボリューム全体にわたる生の検査結果を提供することです。このデータセットを使用すれば、XY平面の象限ごとおよびZ層ごとにバイアスとσを計算できます。例えば、バイアスが–0.03~+0.07 mmの範囲にあり、すべてのセクターでσが0.05 mm未満である場合、能力シミュレーションにより、最も重要な5つのフィーチャーが常に高い信頼度で公差内に収まることが確認されます。 完全なデータセットがデータシートに掲載されることは稀ですが、多くのベンダーは要請があれば提供してくれます。このレベルの詳細情報を共有する姿勢そのものが、能力の成熟度を示す有用な指標となります。このデータセットは、単に合格判定を行うだけでなく、リスクの定量化やプロセスのモニタリングも可能にします。

要点

単一の数値には不備があり、グラフは部分的な文脈しか示さず、完全なデータセットによって初めて厳密な能力分析が可能になります。仕様を意思決定に落とし込む際は、常に図面の公差を評価の基準とし、正確性と精度の両方のデータを要求してください。このアプローチにより、ベンダーの主張を、正当化可能な、証拠に基づいた受入または拒否の判断へと確実に結びつけることができます。

経時的な精度のモニタリング再現性

プリンターの性能は、デモで一度うまく印刷できたかどうかで決まるものではありません。重要なのは、数週間から数ヶ月にわたり、オペレーター、設置場所、使用材料が異なっても、精度が維持されるかどうかです。ISO 5725では、これを「再現性」と呼んでいます。つまり、様々な条件下でも結果が長期的に一貫しているかどうかを指します。

再現性を追跡する最善の方法は、管理計画を通じて行うことです:

  • 一定の間隔で標準化された試験片を印刷する。
  • トレーサブルな測定器を用いて重要な特性を測定する。
  • 統計的工程管理(SPC)を用いて結果をグラフ化する。

このアプローチにより、ドリフト(精度の変動)が明らかになり、再校正やメンテナンスが必要なタイミングが特定され、安定性の確かな証拠が得られます。

ベンダーを評価する際は、経時的な精度をどのように監視しているかを確認してください。定期的な試験片の作成を行っているか?異なる拠点やオペレーター間で性能を追跡しているか?再現性計画を実証できるベンダーは、単発の数値に依存するベンダーよりも確かな保証を提供します。

システムを比較する際は、ベンダーの操作マニュアルや保守ガイダンスの品質を評価してください。詳細な文書化は、オペレーターに起因するばらつきを低減します。セットアップ、校正、および保守に関する明確なベストプラクティス手順を公開しているベンダーは、再現性が長期にわたり維持できるという、より強力な保証を提供します。

要約:3Dプリンタの精度スペックを評価するためのチェックリスト

仕様書を鵜呑みにする前に、以下の簡単なチェックを行ってみてください:

用語について:

  • 「精度」、「正確度」、「再現性」、「再現実」といった用語は、ISO 5725およびISO/ASTM 52900の定義と整合した方法で使用されていますか?

試験方法:

  • 標準化された試験片(ISO/ASTM 52902または同等のもの)が使用されましたか?
  • ベンダーは、試験方法を再現できるように、試験実施に用いた正確なワークフローについて透明性を確保していますか?
  • 特徴の種類や寸法を確認できるよう、実際の基準体の形状が開示されていますか?
  • 空間的なカバレッジを確認できるよう、ベンダーはビルドボリューム内のどこでアーティファクトが印刷されたかを示していますか?

データの透明性

  • 精度(バイアス)と正確度(ばらつき)は個別に報告されていますか?
  • サンプルサイズ(n)と信頼水準は提供されていますか?
  • データは、特定の1箇所だけでなく、ビルドボリューム全体にわたって分類されていますか?
  • 生データセットまたは特徴量レベルの統計情報は利用可能ですか?

解像度と精度

  • XY方向のフィーチャーサイズとZ方向の層高が、解像度の値として明確に示されており、精度と混同されていないか?

実用的な関連性

  • 報告されている測定値を、自社の部品と比較可能な特定のビルド条件、材料設定、フィーチャーサイズ、および公差要件と関連付けることはできますか?
  • 仕様の算出方法を検証できるよう、ベンダーは試験方法、前提条件、およびデータシートの詳細について説明してくれるでしょうか?

結論

測定方法、サンプルサイズ、試験条件が明記されていない精度数値からは、ほとんど何も読み取れません。意味のある仕様書では、精度と正確性を区別し、結果がどのように測定、分析、検証されたかを示しています。製造業の顧客にサービスを提供するベンダーは、単なる見出しとなる数値ではなく、統計データを公表しています。なぜなら、性能は推測ではなく実証されなければならないからです。データシートを確認する際は、批判的な目で読み、主張と実際の性能を結びつける計測の詳細を探してください。

これらの原則がStratasysのシステムにどのように適用されるかについてご質問がある場合は、電話相談を予約してStratasysの専門家にご相談ください
