治具の製作待ちでラインが滞った経験がある方なら、その痛ましい現実をすでにご存じでしょう。治具製作は、技術的にはめったに「難しい部分」ではありません。難しいのは運用面なのです。変更依頼が山積みになり、バリエーションが増え続けます。単純な治具一つが、2週間もの加工待ちリストに変わってしまいます。そして、あっという間に、その「ちょっとした治具の更新」が、生産や品質検査、あるいは試作の進行を妨げてしまうのです。
そこで活躍するのが、積層造形による治具です。これは単なる目新しさのためでも、「車全体を3Dプリントしよう」という話でもありません。 積層造形による金型・治具とは、工場の稼働を支える地味な存在、すなわち治具、固定具、ロボットアーム先端ツール（EOAT）、検査ゲージ、ドリルガイド、少量生産用金型などを指します。これらはより迅速に製造され、容易に改良が加えられ、避けられない交換が必要になった際にはデジタルスペアとして保管されるのです。
自動車製造におけるアディティブ・ツーリングとは、3Dプリント技術を用いて、治具、固定具、金型などのカスタム生産補助具を作成することです。従来の機械加工とは異なり、このプロセスはデジタル設計から部品を層ごとに積み上げることでリードタイムを短縮し、コストを削減します。これにより、迅速なプロトタイピングと複雑な形状の最適化が可能になります。
材料を削り取る（機械加工）ことや、溶接や複数のサプライヤーを介して工具を製作する代わりに、積層造形による金型製作はデジタル設計から層ごとに構築されます。この単純な違いが、自動車開発チームが重視する3つの点を変えます：
これは単に「より優れた金型」というわけではありません。作業に適したプロセスと材料を選択することで、より迅速かつ柔軟な金型製作が可能になるのです。
積層造形による金型と従来の金型の主な違いは、積層造形がスピードと設計の柔軟性を重視するのに対し、従来の金型は精度と表面品質に優れている点です。積層造形による金型は3Dプリンティングを活用して数日で迅速な試作が可能ですが、従来の金型はCNC加工や鋳造を必要とし、数週間のリードタイムを要する代わりに優れた公差を実現します。
従来の金型製造は、依然として多くの場面で優位性を保っています。極めて厳しい公差、鏡面仕上げ、高い耐摩耗性、あるいは過酷な環境下での数年にわたる耐久性が求められる場合、機械加工や金属金型は不可欠な存在であり続けるでしょう。
しかし、自動車製造に必要なのは完璧な金型だけではありません。目的に適合し、再現性があり、生産ラインが必要とする時にすぐ利用できる金型が必要です。多くの場合、「今月中に完成する完璧な金型」よりも、「今週中に利用できる金型」の方が優先されます。
このトレードオフについて、以下のように考えてみましょう。
従来の金型製作には、しばしば隠れた時間の浪費要因があります：
積層造形による工具製作は、このループを短縮します。これにより、以下のことが可能になります：
この反復設計の利点が、通常は真の成果となります。最初のバージョンが最終版ではないかもしれませんが、より早く「実用段階」に到達でき、そこから改善を重ねていくことができます。
積層造形は驚くほど高性能ですが、魔法ではありません。精密機械加工と比較すると、通常は以下のトレードオフが生じます：
最善の解決策は、最も一般的な方法でもあります。それはハイブリッド加工です。
治具が部品を繰り返し位置決めし、通常の取り扱いにも耐えるだけであれば、積層造形は多くの場合、最適な選択肢です。しかし、絶え間ない摩耗にさらされながら焼入れされた金型のように機能する必要がある場合は…話は別です。
積層造形による金型は、次のような場合に特に費用対効果が高いです：
生産量が増加し、設計が安定してくると、従来の方法が金型1つあたりのコスト効率で優位になる場合があります。特に、金型が単純で長寿命である場合はなおさらです。
経験則として：
以下の条件が必要な場合は従来型を選択してください：
アディティブ製造による金型は、すべての金型に取って代わるものではありません。これは、待ち時間を短縮し、待ちたくない金型開発における反復作業の摩擦を軽減するための手段です。
自動車産業における3Dプリント製工具の主な用途には、人間工学に基づいた組立治具、ラピッドモールド、およびロボットアーム用ツールが含まれます。重い金属部品を軽量なポリマーに置き換えることで、メーカーは作業員の安全性を向上させ、生産サイクルを短縮し、従来の機械加工では実現不可能な複雑な形状の検査ゲージやドリルガイドの製造を可能にします。

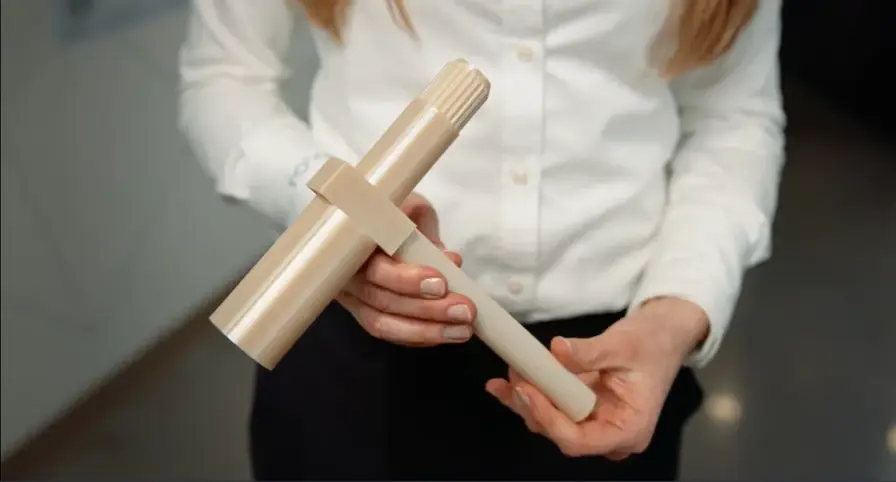

治具は華やかではありませんが、至る所に存在します：
3Dプリントがここで真価を発揮するのは、以下の点をサポートするからです：
モデルイヤー、トリムレベル、またはサプライヤーの更新に伴い治具の構成が変化する場合でも、積層造形技術なら、すべての要求を調達プロジェクトにすることなく、その変化に対応できます。

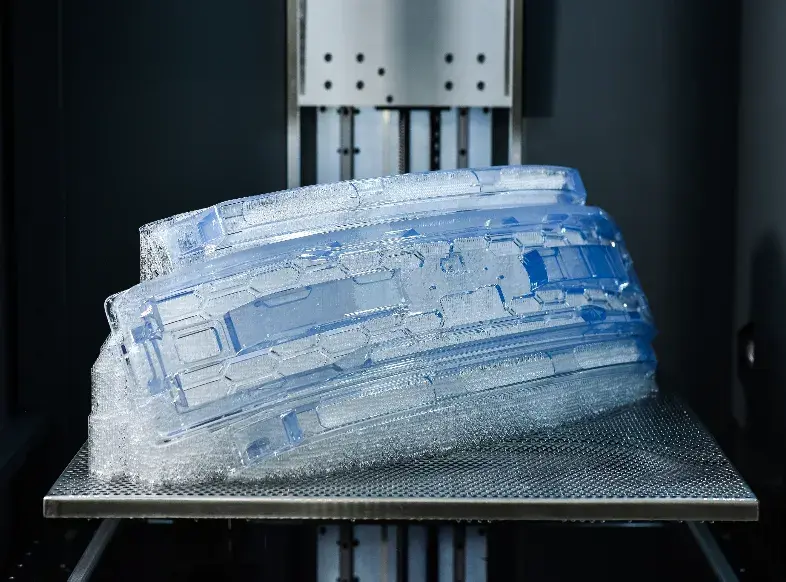

試作生産、パイロット生産、または少量生産のニーズにおいて、アディティブ製造は以下をサポートします：
重要なのは期待値との整合です：

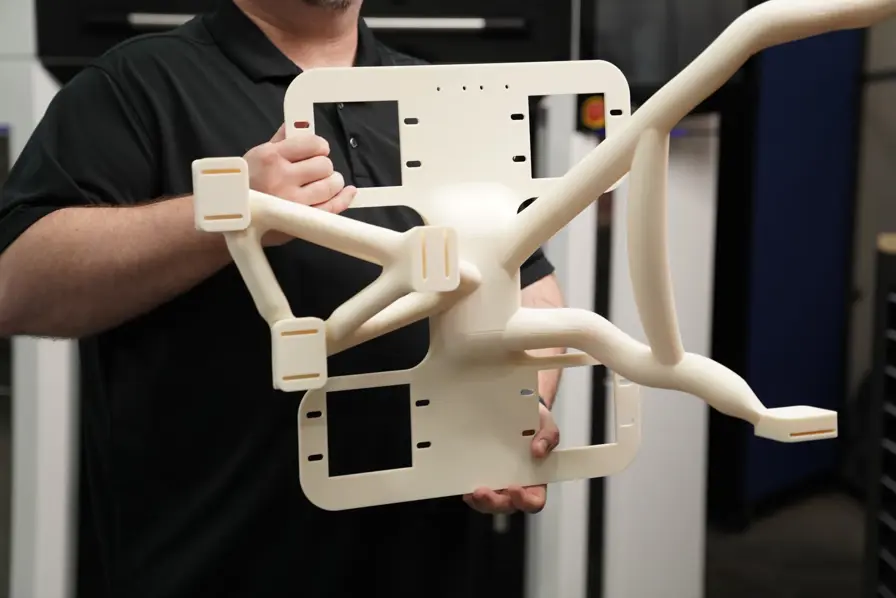

EOATは、その物理的原理が単純であるため、積層造形が最も明確な優位性を発揮する分野の一つです。軽量なツールほど、操作が容易になるからです。
3DプリントされたEOATには次のような利点があります：
また、EOATの設計は立ち上げ期間中に変更されることが多いため、迅速に改良を繰り返せる能力は、ツール自体のコスト以上に価値がある場合があります。
検査用治具は、以下が必要とされることが多いため、積層造形に最適です：
実用的なパターン：
ドリルガイド、トリムテンプレート、位置合わせ補助具は、手直し作業を削減する目立たない生産性向上ツールです。アディティブ製造なら簡単に製作できます：
また、破損した際の交換も簡単です。これがROI（投資対効果）につながります。
ROIが最も高い自動車用積層造形金型アプリケーションの5つとは、社内治具の置き換え、人間工学に基づいた再設計、ブリッジ金型、オンデマンドでの金型交換、そして軽量ロボットグリッパーです。これらのアプリケーションは、外注コストを削減し、労働災害による費用を低減するとともに、数週間ではなく数時間でカスタマイズされた機能的な金型を提供することで、生産サイクルを加速させます。
機械加工業者から「単純な」治具を定期的に購入している場合、その落とし穴はご存知でしょう。見積もりや待ち時間が、実際の加工時間よりも長くなることがあるのです。
社内で単品を3Dプリントすることで、以下を削減できます：
3Dプリント製の治具が恒久的な解決策ではない場合でも、より長寿命なバージョンの検討期間中、プロセスを迅速に安定させることができます。
重い工具は作業の効率を落とすだけでなく、作業者に怪我を負わせる原因にもなります。積層造形技術なら、試作コストが安いため、人間工学に基づいた再設計が可能になります：
ROI（投資対効果）は単に時間の節約だけではありません。怪我の減少、疲労の軽減、そしてより一貫した成果が得られます。
ブリッジツーリングは、アディティブ製造がスケジュールに静かに貢献できる場面です：
迅速な反復が可能であるため、積層造形による金型製作は、変更コストが高騰する段階になってから問題が発覚するリスクを低減します。
工具は破損します。プログラムは終了します。サプライヤーは変わります。そして、必要な治具が突然入手できなくなることがあります。
積層造形による金型製作では、検証済みの設計データをデジタルスペアとして保存できます：

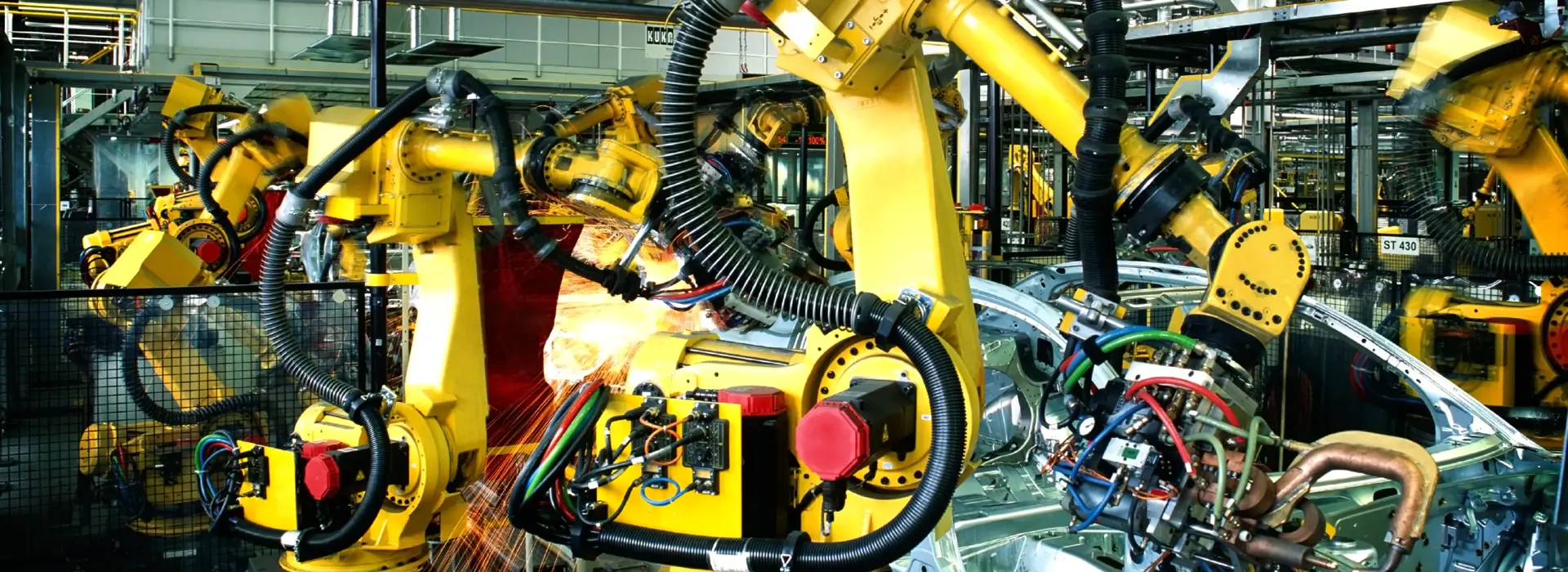

自動化においては、重量が重要です。軽量なEOAT（エンド・オブ・アーム・ツール）は、以下の点を改善できます：
セルが一日中稼働している場合、わずかな改善でもその効果は倍増します。
自動車メーカーおよびサプライヤーにとっての積層造形による金型製作のメリットには、リードタイムの最大90%短縮、少量生産におけるコスト削減、および人間工学的な安全性の向上が含まれます。3Dプリンティングを活用することで、メーカーは重厚な金属製金型を軽量で複雑な形状の金型に置き換え、デジタル在庫を管理できるようになります。これにより、サプライチェーンのレジリエンスが強化され、物理的な保管スペースが不要になります。
すべての金型が一晩で印刷できるわけではありませんが、多くの場合、「来月」ではなく「今週」の金型として完成します。これにより、以下の点が改善されます：
スピードは単なる利便性にとどまらず、稼働時間とスケジュールを守ります。
単品・少量生産の金型において、アディティブ製造は以下を回避することでコストを削減できます：
また、修正に伴う「追加コスト」も抑えられます。なぜなら、修正はワークフローの一部だからです。
工具の軽量化と形状の改善により、以下の効果が期待できます：
軽量であるからといって、壊れやすいわけではありません。それは、必要な箇所に構造を配置することを意味し、加工が最も容易だからといって、金属の塊を持ち歩くことではないのです。
積層造形は機能の統合を可能にします：
組立工程を増やすことなく、「より高機能な金型」を実現します。
金型がデジタル化されていれば、以下のことが可能になります：
これは、サプライヤーのリードタイムやプログラムの変更がめったに予定通りには進まない自動車業界において、極めて重要な意味を持ちます。
OEMが積層造形ツールを導入する際によく犯す過ちには、ライフサイクル全体でのコスト削減効果を無視すること、DfAM（設計 for Additive Manufacturing）のトレーニングを怠ること、そして不適切な材料を選択することが挙げられます。多くのメーカーは、後処理の要件や社内ワークフローへの統合を考慮し損ねており、その結果、リードタイムを大幅に短縮できる可能性がありながら、設備が十分に活用されず、ROI（投資対効果）の機会を逃しています。
積層造形による金型製作は、単なる目新しさではなく、製造能力の一つとして扱われることで成功します。失敗の多くは、プリンターの不具合ではなく、ワークフローの不備によるものです。
「金型コスト」のみを比較するROI計算では、以下の点が見落とされます：
ラインが待機状態にある場合、最も安価な治具が最善の選択肢とは限りません。
機械加工されたブロックのように設計された治具は、積層造形向けに設計されたものよりも印刷速度が遅く、性能も劣ることが多い：
基本的なDfAMの知識は、すぐに成果として現れます。
工具の故障の多くは、以下の不適合に起因します：
まず、材料を環境や負荷に適合させること。そして、意思決定の負担を軽減するために、「承認済み材料セット」を最小限に抑えておくこと。
積層造形による金型も、やはり金型である。以下の点を計画に組み込むこと：
「プリントしてすぐ使える」ケースも時々あります。「プリント、仕上げ、検証」という流れが一般的です。
積層造形による金型製作が全員の「副業」となれば、誰の責任にもならない。成功には以下が必要だ：
自動車用金型の補助具の多くはポリマー製であり、産業用FDMは拡張性に優れ、エンジニアリンググレードの熱可塑性樹脂で部品を製造できるため、こうした用途において主力となっています。仕様書に基づいてプリンターを選ぶのではなく、作業内容に合わせてシステムクラスを選択してください。
次のような場合に最適です：
これは「積層造形による工具製作を本格的に取り組む」カテゴリーであり、実験ではなく信頼性が目標となります。

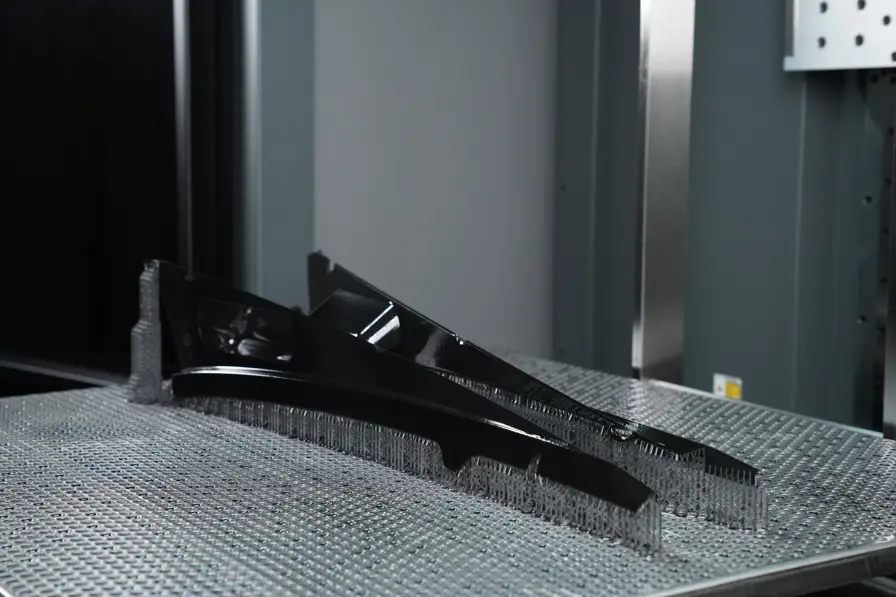

大型システムは、以下の用途に最適です：
「これをより軽量に、より迅速に作れないか？」とチームが常に考えているなら、その答えの一部として大判印刷が挙げられることがよくあります。
剛性が重要な場面では、複合材対応システムが役立ちます：
剛性が高く、かつ軽量な金型は、自動化と人間工学の観点から理想的な選択肢となります。
オフィス環境に適したシステムは、次のような場合に有用です：
「適切な」構成は、多くの場合、エンジニアリング部門の近くでの迅速な反復と、検証済みのツールに対する生産規模の対応能力を組み合わせたものです。
アディティブ製造による金型投資を早期に回収したいのであれば、「最大規模の金型」から着手すべきではありません。最も頻繁に発生する課題、すなわち
1つの工具ファミリーを選び、材料と検証を標準化し、依頼を信頼性の高い工具へと変換するシンプルなワークフローを構築しましょう。
